Detail produk:
|
| Penentuan posisi: | Pemosisian kamera penglihatan ganda | Ukuran mesin: | L 855 mm * L 535 mm * T 335 mm |
|---|---|---|---|
| Area Pcb: | 10mm * 10mm ~ 355mm * 355mm | presisi kerja: | ± 0,025mm |
| Kecepatan Pemasangan: | 2800cph (vision on) ; 2800cph (penglihatan aktif); 4000cph (vision off) 4000 | ||
| Cahaya Tinggi: | 404 Not Found,Table Top Smt Placement Equipment,CHMT36VA SMD Pick And Place Machine |
||
Diskon besar-besaran!
29 Feeders 2 kepala Vision Camera CHMT36VA + PC Eksternal,
Mesin Pilih dan Tempat SMT Desktop, produksi batch kecil, pembuatan prototipe
Pemasangan Permukaan SMD Versi Bahasa Inggris 110v 220V CE berlalu
Pengiriman melalui TNT..DHL .. Atau Anda dapat mengambil dari pabrik kami!
Video kerja:
Video kerja CHMT36VA dari Italia:
www.youtube.com/watch?v=FJoGJK79luU
CHMT36VA Menempatkan LED - video produksi:
www.youtube.com/watch?v=jYD_1U8pUm0
Download katalog dari sini:CHMT36VA.pdf
Deskripsi:

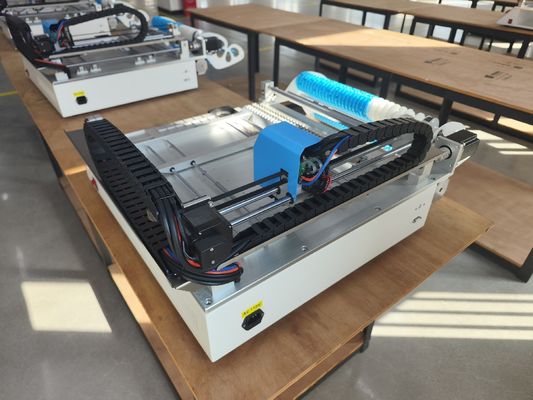

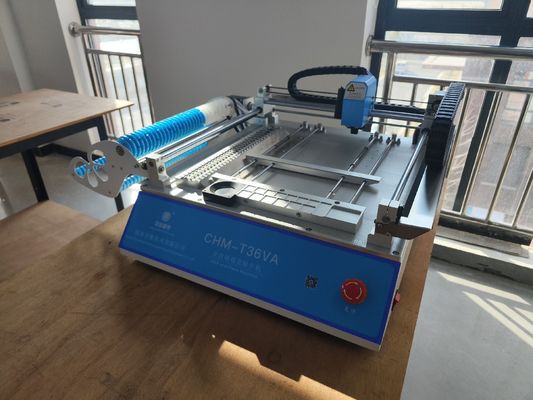

CHMT36VA adalah mesin pilih dan tempat desktop berbasis visi yang perlu menghubungkan PC eksternal dengan sistem windows 7.Ini sangat andal dengan model ekonomi berbiaya rendah, mesin platform kecil ini dilengkapi dengan sistem penglihatan lanjutan, kontrol loop tertutup, tumpukan material 29pcs.Perangkat lunak presisi tinggi dan pengoperasian mudah.Ini kompatibel dengan semua jenis komponen 0402-5050, SOP, QFN, TQFP ... sangat cocok untuk pembuat prototipe, penghobi, pengembang, dan kelompok pengembangan dan produksi batch kecil, Anda hanya perlu menyiapkan komputer yang memiliki port USB.
Parameter Utama
| Model | CHM-T36VA |
| Area PCB | 10mm * 10mm - 355mm * 355mm |
| Perjalanan sumbu XY | 420 * 460mm |
| Rentang bergerak sumbu Z. | 15 mm |
| Kepala penempatan | 2 lembar |
| Pengumpan |
8mm = 22 pcs, 12mm = 4 pcs, 16mm = 2 pcs, 24mm = 1 pcs, Baki IC depan = 14 pcs, baki IC yang ditentukan pengguna |
| Sistem visi | Kamera ganda (kamera atas & bawah) |
| Mendorong | Sistem penggerak servo stepper kontrol loop tertutup, pastikan tidak pernah kehilangan langkah |
| Deteksi pengembalian diri sumbu Z. | Ya, cegah nozel pecah |
| Tarik pin kembali sendiri | Iya |
| Kebocoran metode deteksi material | Deteksi vakum, deteksi penglihatan |
| Kecepatan pemasangan | 4000cph (penglihatan mati);2800cph (penglihatan aktif) |
| Pemasangan presisi | ± 0,025mm |
| Komponen | 0402-5050, SOP, QFN, (lebar tape: 8MM, 12MM, 16MM, 24MM) |
| Dimensi mesin | L 960mm * L 705mm * T 335mm |
| Pompa vakum | -92KPA (2 lembar, built-in, tipe bisu) |
| Sumber udara luar | Tidak perlu (mesin built-in pompa vakum bisu 2 pcs) |
| PC Eksternal | Ya (perangkat lunak kompatibel dengan windows7) |
| Tegangan | 220V (110V), 50Hz |
| Perangkat lunak yang kompatibel | Desainer alumunium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… dll |
| Berat kotor | 70kg / 107 * 78 * 50cm / 0,41m³ |
Industri aplikasi:
Industri peralatan rumah tangga, industri elektronik otomotif, industri tenaga listrik, industri LED, keamanan, industri instrumen dan meter, industri komunikasi, industri kontrol cerdas, industri Internet of Things (IOT) dan industri militer, dll.

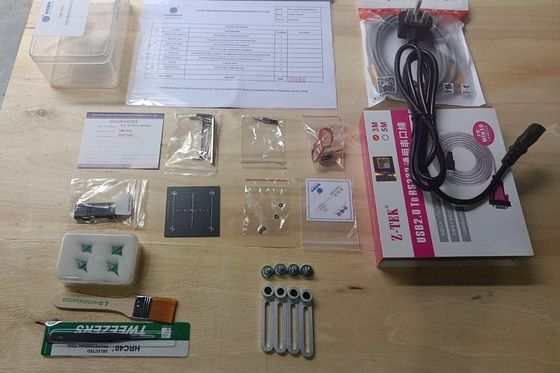

Aksesoris Standar untuk CHMT36VA:
1) Mesin Pilih dan Tempatkan Desktop SMT CHMT36VA * 1
2) Nosel Juki: Benar-benar 4 buah (ukuran 503, 504, 505, 506)
3) USB flash 8G 1
4) Kabel Listrik: 1
5) Tarik pin: 2
6) Coil untuk pin tarik: 1
7) Gemuk: 1
8) Kunci Hex: 6
9) Penjepit: 1
10) Kuas: 1
11) Panduan pengguna bahasa Inggris: 1
Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun sejak pembelian dan servis seumur hidup
dukungan serta pasokan harga pabrik jangka panjang.
Kami menyediakan Q / A online dan dukungan pemecahan masalah serta layanan saran teknis.
Berikan layanan purna jual satu ke satu.Setiap mesin diuji 100% dengan baik sebelum dikirim keluar.
