Detail produk:
|
| Pengumpan: | letf: 29pcs; letf: 29 pcs; right:29pcs (total 58pcs) kanan: 29 pcs (total 58 | Kepala penempatan: | 2 buah |
|---|---|---|---|
| Nozel: | 4 nozel (Juki) | kecepatan: | 3000cph with vision; 3000cph dengan visi; without vision 5000cph tanpa visi |
| Ketepatan: | 0,025mm | Sistem: | sistem Linux tertanam |
| Jenis: | Mesin all-in-one, tidak perlu PC eksternal | dukungan: | pita potong, papan batch, baki IC khusus |
| Cahaya Tinggi: | Semua Dalam Satu Mesin SMT,58pcs Pengumpan Mesin SMT Kecil,AIO Desktop Pick and Place Machine |
||
CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Charmhigh Desktop Pick And Place Machine Mesin SMT Kecil
CHMT48VB 58pcs Feeder (Double stack) Charmhigh Desktop Pick and Place Machine
Mesin Pick and Place Tingkat Lanjut 110v 220V Versi Bahasa Inggris CE Lulus
Sangat cocok untuk produksi & prototipe batch kecil!
Keterangan:
CHMT48VB ini adalah versi update dari CHMT48VA, yang termasuk pengumpan sisi ganda dengan total 58pcs (kiri 29pcs + kanan 29pcs).Ini adalah mesin all-in-one, tidak perlu membeli suku cadang lain, mesin siap bekerja setelah Anda menerima.
Cocok untuk untuk pembuat prototipe, penghobi, pengembang, dan kelompok pengembangan serta produksi batch pabrik kecil.
Kode HS untuk mesin pick and place: 8479896200
CHMT48VB Video kerja dari pelanggan:
www.youtube.com/watch?v=qu-O6umaNHE
www.youtube.com/watch?v=xF7N4crTOtQ (Swedia)
www.youtube.com/watch?v=wYl5Az9xgec (Cina)
CHMT48VB menempatkan IC:
www.youtube.com/watch?v=I-g8x98jmz0
Spesifikasi dari Charmhigh CHMT48VB:
| Model | CHM-T48VB |
| area PCB | 10mm * 10mm - 355mm * 355mm |
| Perjalanan sumbu XY | 420*460mm |
| Rentang bergerak sumbu Z | 15mm |
| Kepala penempatan | 2 buah |
| pengumpan |
Kiri 29pcs + kanan 29pcs |
| Sistem penglihatan | Kamera ganda (kamera atas & bawah) |
| Menyetir | Sistem penggerak servo stepper kontrol loop tertutup, pastikan tidak pernah kehilangan langkah |
| Deteksi pengembalian diri sumbu Z | Ya, mencegah nozel pecah |
| Tarik pin kembali sendiri | Ya |
| Kebocoran metode deteksi material | Deteksi vakum, deteksi penglihatan |
| Layar sentuh | Layar sentuh industri 7” (didukung mouse USB) |
| Papan utama | Papan utama industri penelitian independen |
| Sistem | Sistem Linux tertanam |
| Kecepatan pemasangan | 4000cph (penglihatan mati);3000cph (penglihatan aktif) |
| Pemasangan presisi | ±0,025mm |
| Komponen | 0402-5050,SOP,QFN (lebar pita: 8MM,12MM,16MM,24MM) |
| Dimensi mesin | L 960mm* L 705mm* T 335mm |
| Pompa vakum | -92KPA (2pcs, built-in, tipe bisu) |
| Sumber udara eksternal | Tidak perlu (mesin pompa vakum bisu built-in 2 pcs) |
| PC eksternal | Tidak perlu PC eksternal |
| Voltase | 220V (110V), 50Hz/60hz |
| Berat bersih | 68kg |
| Berat kotor | 82kg / 118*80*52cm / 0,49m³ |
Keunggulan kompetitif:
1. Perangkat lunak yang nyaman, Sistem Linux Tertanam mesin, papan utama industri yang stabil, operasi independen, tidak perlu komputer eksternal, operasi lebih mudah dan lebih nyaman, belajar cepat.
2. Layar sentuh built-in, tidak perlu monitor eksternal, ruang yang disimpan, pengoperasian yang lebih nyaman, mouse USB juga didukung.
3. Atas dan bawah dua kamera visi, perbaiki posisi setiap komponen, Anda dapat melihat gambar visi dari layar untuk setiap komponen. (Ukuran komponen maksimal 22 * 22mm)

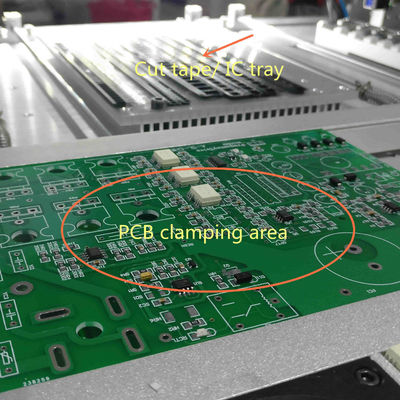

4. Memiliki perlengkapan penjepit PCB fleksibel, cocok untuk berbagai ukuran PCB.
5. Ini didukung baki IC khusus, Baki IC dapat diperbaiki di meja mesin.
6. Dua kepala pemasangan dengan 2 pcs Nozel Juki, Nozel Juki magnet di dalam, sehingga dapat dilepas dengan jari, tidak perlu dibongkar dengan kunci pas, nozel sudut rotasi -180 derajat hingga +180 derajat.
7. Mesin all-in-one, 29 pcs pengumpan termasuk dalam mesin, tidak perlu membeli bagian lain, mesin adalah siap bekerja.
8. deteksi sumbu Z, Mjarum tarik achine secara otomatis kembali ke asal untuk menghindari nozel rusak.
9. Dukungan komponen tinggi maksimum 5mm.
10. Kontrol loop tertutup, Sumbu X,Y dengan encoder, tidak keluar dari langkah.
11. PCB dikalibrasi dengan posisi dua komponen, kemudian komponen rest akan dikalibrasi secara otomatis.
12. Dengan deteksi vakum, dengan pengumpanan otomatis, jika salah satu komponen menyedot bengkok, maka secara otomatis akan membuangnya ke area deposit, lalu memilih yang baru untuk dipasang kembali.
13. Dengan deteksi penglihatan, kamera akan otomatis mengoreksi sudut komponen dan menempatkannya di papan PCB tempat yang tepat.Jika kepala tidak mengambil komponen, kamera akan mendeteksinya dan kembali untuk mengambil lagi, 3 kali tidak mengambil, mesin akan membunyikan alarm dan berhenti, setelah memasok bahan, kemudian terus bekerja, tidak perlu memulai dari awal lagi.
14. Dilengkapi dengan alat konversi (versi PC), edit file kerja di komputer dan muat file kerja ke mesin dengan port USB, cepat dan nyaman.
15. Dukungan papan berpanel.
16. Jika Anda tidak memiliki file PCB, Anda dapat buat file kerja baru untuk memprogram dalam mesin secara langsung.
17. Dukungan satu langkah.
18. Dukungan pita potong / bahan curah / bahan tabung.
Mengapa memilih Charmhigh?
1. Desain profesional dan ruang disimpan.
2. Operasi ramah pengguna, tidak perlu insinyur SMT profesional, perangkat entry-level
3.Satu mesin - Operasi terintegrasi, tidak perlu pompa tambahan atau PC atau fasilitas pendukung lainnya
4. Akurasi dan keandalan tinggi, membuat pembelotan pekerjaan manual
5. Hemat biaya, kurangi biaya untuk memiliki lini produksi SMT otomatis profesional
6. Ekspres internasional dengan layanan dari pintu ke pintu, pengiriman 3-5 hari kerja
7. Khusus untuk penelitian dan pengembangan laboratorium, sampel, untuk menghindari pengungkapan paten dan desain.
8. Satu mesin sama dengan 5 staf solder, mudah dikelola dan hemat biaya.Baik untuk produksi batch kecil.
9. Charmhigh Apakah pasokan pabrik, semua bagian mesin kami diteliti dan diproduksi sendiri.Suku cadang after-service tidak pernah berhenti.
10. Charmhigh adalah produsen profesional mesin Pick and Place SMT sejak 2009. Semua perangkat lunak diteliti oleh kami sendiri.
Aksesoris Standar untuk CHMT48VB:
1) Pilih dan Tempatkan Mesin CHMT48VB 1
2) Juki nozzle total 4 pcs (ukuran 503, 504, 505, 506)
3) Driver USB 8G 1
4) Kabel Listrik 1
5) Tarik jarum 2
6) Kumparan untuk menarik pin1
7) Pemosisian kamera menyesuaikan papan hitam 1
8) Kunci pas segi enam 6
9) Pinset 1
10) Kuas 1
11) Pena untuk layar sentuh 1
12) Perlengkapan untuk baki IC 4
13) Gemuk 1
14) panduan pengguna bahasa Inggris 1
100% foto Nyata:
100% umpan balik nyata dari pelanggan, model terlaris CHMT48VB:
Sampel PCB:
Mohon diperhatikan:
Mesin pick and place sudah lengkap dengan semua aksesori yang disertakan dalam paket, lulus QC.
Ini adalah mesin all-in-one, siap digunakan!
Anda dapat menggunakannya ketika Anda menerimanya.Dukungan teknis purna jual yang baik, silakan beli dengan percaya diri.
Nikmati dengan mesin pick and place Anda!
Layanan & Garansi:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik yang andal.
Kami menyediakan Q/A online dan dukungan pemecahan masalah dan layanan saran teknis.
Menyediakan satu ke satu layanan purna jual. Setiap mesin 100% diuji dengan baik sebelum dikirim.
