Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961

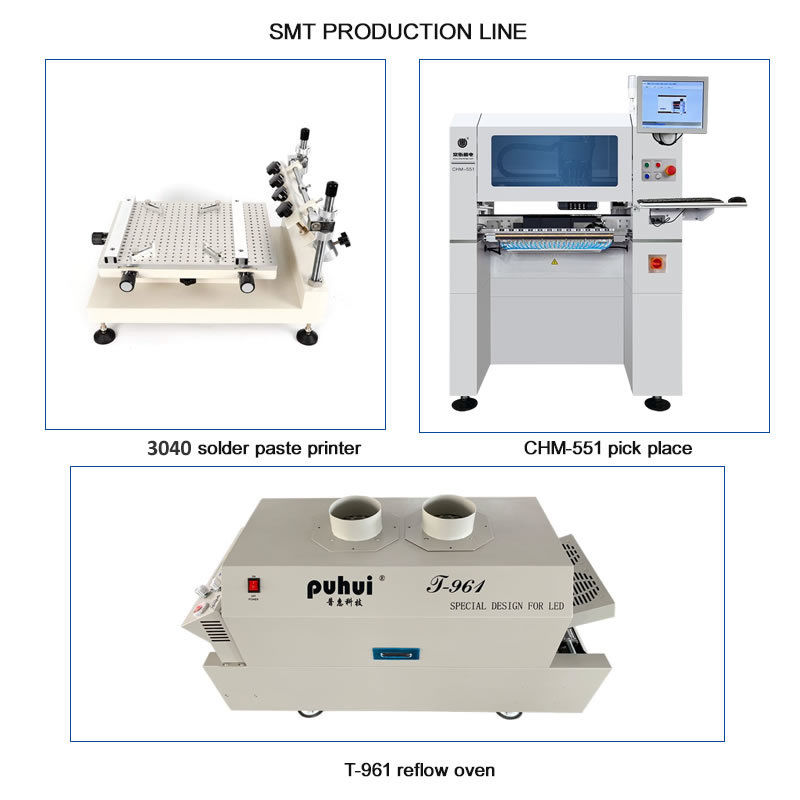

SMT Production Line 3040 Stencil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961
Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961

Gambar besar :  Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961

Detail produk:
Tempat asal: Cina
Nama merek: Charmhigh
Sertifikasi: CE
Nomor model: Oven Reflow 3040 / CHM-550 / T961 Printer Stensil
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: negotiation
Kemasan rincian: Peti kayu
Waktu pengiriman: 1-3 hari kerja
Syarat-syarat pembayaran: <i>T/T;</i> <b>T/T;</b> <i>Western Union</i> <b>serikat barat</b>
Menyediakan kemampuan: 100 per bulan

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961

Deskripsi
Pencetak Stensil: 3040 tipe manual printer presisi tinggi CHM-550: 4 kepala 50 pengumpan dengan nosel ganti otomatis
T961: Oven reflow konveyor, 6 zona suhu Jalur SMT: Jenis konfigurasi tinggi

Lini Produksi SMT Presisi Tinggi:

3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961



Lini Produksi SMT Kecil, konfigurasi tinggi, komponen min 0201 didukung


1. Parameter Teknis Printer Stensil 3040

Jenis: manual
GW: 23kg
Area cetak maksimum: 250*400mm
Ukuran kemasan: L 66cm*L 50cm*T 28cm


2. CHM-550Pilih dan tempatkan mesin

Ukuran 980(L)x1050(W)x880mm(H)
Bobot 190kg
KekuatanMemasok AC220V (50Hz, fase tunggal), 2.1kW
Pasokan udara 0,5MPa ~ 0,6MPa
Generasi Vakum Generator vakum PISCO Jepang
kepala pemasangan 4 Kepala
Kecepatan pemasangan 6000cph (optimal)
Akurasi pemasangan ±50μm@μ±3σ/keping
Kontrol Akurasi 5μm
Tinggi Komponen 12mm
Tipe Komponen

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, dll.

(resistor/kapasitor/dioda/triode/LED/IC, dll.)

Ketebalan PCB 0.6mm~3.5mm
Ukuran PCB: 400mm(L)x300mm(W)
Pengiriman PCB Secara manual

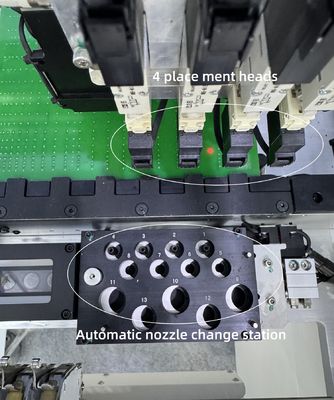

Perubahan Nosel Perubahan nosel otomatis (pustaka nosel 13 lubang)
Sistem pengaturan

Komputer industri built-in (sistem Windows)

dilengkapi dengan monitor, keyboard, dan mouse

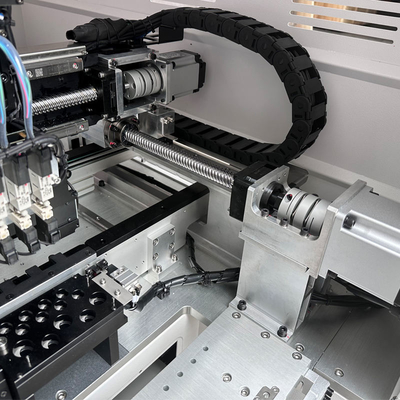

Sistem penggerak Sumbu X&Y digerakkan oleh motor servo;mengadopsi akselerasi dan deselerasi kurva S yang fleksibel
Sistem transmisi Sekrup bola + panduan linier
Sistem Makan

50 YamahaSlot pengumpan pneumatik / listrik standar 8mm

(juga cocok untuk IC tray + stick/tube/vibration feeder)

Sistem Visi

Kamera foto x 4 (ukuran komponen yang berlaku: 14mmx14mm);

IC kamera x 1 (ukuran komponen yang berlaku: 25mmx25mm);

Tandai kamera x 2

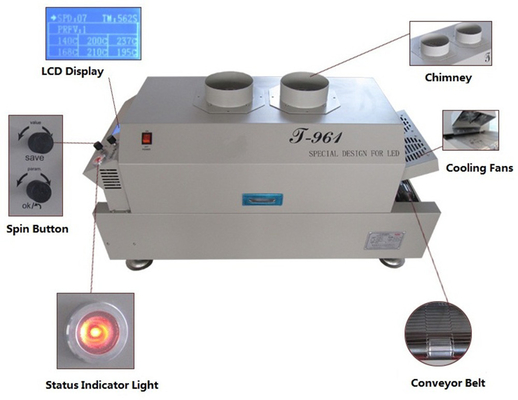

3. Parameter T961:

Model T-961
Kuantitas zona pemanasan atas3/bawah3
Panjang zona pemanasan 730mm
Jenis pemanas sirocco tingkat cerdas dan pemanasan inframerah cepat
Kuantitas zona pendinginan 1
Lebar maksimum papan PCB 230mm
Arah operasi kiri→kanan
Pilihan pengiriman Transmisi bersih & transmisi rantai
Kecepatan sabuk konveyor 0-290mm/mnt
catu daya 220V 50/60Hz
Kekuatan puncak 3.5KW
Waktu pemanasan Sekitar 7 menit
Rentang kontrol suhu Suhu kamar-300
Mode kontrol suhu Kontrol loop tertutup PID
Akurasi kontrol suhu ±1
Deviasi distribusi suhu PCB ±2
Dimensi keseluruhan 1000 × 466 × 445mm
Berat mesin 70kg



foto detail:

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 0

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 1

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 2

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 3

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 4

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 5

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 6

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 7

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 8

Printer stensil manual 3040, untuk PCB lapisan ganda:

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 9



Oven reflow bebas timah T960, ukuran pemanas lebih besar 730x230mm, untuk PCB lapisan ganda:



Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 10



Garis SMT kombinasi terbaik, kami merekomendasikannya!Silahkan membeli dengan percaya diri.

Pasokan pabrik Charmhigh, dengan jaminan kualitas.

Lini Produksi SMT 3040 Stensil Printer, CHM-550 SMT Chip Mounter, Reflow Oven T961 11



Mohon diperhatikan:

Mesin pick and place CHM-550 smt hanya perlu menghubungkan sumber udara eksternal yang disiapkan sendiri, tidak perlu barang lain.

Mesin telah lulus QC sebelum dikirim.

Kami menyediakan layanan purna jual tepat waktu, setiap mesin 100% diuji dengan baik sebelum dikirim.Silakan beli dengan percaya diri.

Nikmati dengan mesin pick and place Anda!



Layanan & Garansi:

Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.

Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik yang andal.

Kami menyediakan Q/A online dan dukungan pemecahan masalah dan layanan saran teknis.

Menyediakan satu ke satu layanan purna jual.Setiap mesin 100% diuji dengan baik sebelum dikirim.
