All-in-one Komputer sistem Industrial Linux internal, Kamera penglihatan ganda Sistem CCD
CHM-T48VA Desktop SMT Pick And Place Machine Mesin PNP 2 kepala 29 feeder built-in
Sertifikat CE 110V 220V versi bahasa Inggris
Beli langsung dari toko online dengan harga terendah:
CHMT48VA: https://www.charmhigh-smt.com/sale-446157-all-in-one-chmt48va-desktop-smt-pick-and-place-machine-2-heads-29-feeders-embedded-linux-system-vision-system.htm
Pemasok getaran CHMT48VB+: https://www.charmhigh-smt.com/sale-483114-all-in-one-chmt48va-desktop-smt-pick-and-place-machine-vibration-feeder-embedded-linux-system-prototying-batch-production.htm
Silakan lihat link video di bawah ini:
CHMT48VA pelanggan yang bekerja dari Belgia:
Spesifikasi CHMT48VA:
|
Parameter teknis untuk
CHMT48VA
|
Dimensi
|
L 960mm*W 705mm*H 335mm
|
|
Daerah PCB
|
10*10~355*355mm
|
|
Perjalanan sumbu XY
|
400*460mm
|
|
Jangkauan gerak sumbu Z
|
15 mm
|
|
Memilih dan menempatkan kepala
|
2 kepala
|
|
Kecepatan pemasangan
|
Dengan penglihatan 3000 ~ 4000 CPH
(Catatan: cph berarti chip per jam)
|
|
Keakuratan Kerja
|
± 0,025mm
|
|
Tumpukan
|
8mm = 22 tumpukan; 12mm = 4 tumpukan; 16mm = 2 tumpukan;
24mm = 1 tumpukan; IC depan = 12 tumpukan;
Tray IC yang didefinisikan pengguna = tumpukan 20
|
|
Pompa vakum
|
2pcs built-in pompa (diam)
|
|
Sistem penglihatan
|
Up view dan down view kamera ganda
|
|
Sistem komputer di dalam
|
Sistem Linux di dalam, sangat stabil, tidak perlu PC eksternal
|
|
Perangkat lunak untuk menghasilkan file CSV
|
Oleh Protel 99SE; Altium Designer... dll selama perangkat lunak dapat menghasilkan koordinat
|
|
File pendukung
|
File.csv
|
|
Layar sentuh
|
7 ′′ (15.6cm*9.3cm) layar sentuh industri
|
|
Paket Dukungan
|
0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89,TO-252,SOP,QFN, LQFP.... berbagai jenis IC (ukuran maksimum 22*22mm)
|
|
Tegangan
|
AC 110V/ 220V, 50/60HZ (sediakan colokan untuk negara Anda)
|
|
Berat kotor
|
73kg (dengan kemasan kotak kayu)
|
Keuntungan:
1. Perangkat lunak yang nyaman, Sistem Linux tertanam mesin, papan utama industri yang stabil, operasi independen, tidak perlu komputer eksternal, operasi lebih mudah dan lebih nyaman, belajar cepat.
2. layar sentuh built-in, tidak perlu monitor eksternal, ruang disimpan, operasi yang lebih nyaman, mouse USB didukung juga.
3. atas dan bawah dua kamera visi, memperbaiki posisi masing-masing komponen, Anda dapat melihat gambar visi dari layar untuk setiap komponen.
4Ini memiliki perlengkapan penjepit PCB yang fleksibel, cocok untuk ukuran PCB yang berbeda.
5. Ini mendukung IC custom tray, IC tray dapat diperbaiki pada meja mesin.
6. Dua kepala pemasangan dengan 2pcs nozel Juki, nozel Juki di dalam magnet, sehingga dapat dilepas dengan jari, tidak perlu membongkar dengan kunci, nozel sudut rotasi -180 derajat untuk +180 derajat.
7Semua-dalam-satu mesin, 29pcs feeder termasuk dalam mesin, tidak perlu membeli bagian lain, mesin siap untuk bekerja.
8. deteksi sumbu Z, jarum tarik mesin secara otomatis kembali ke asal untuk menghindari nozzles rusak.
9. maksimum tinggi komponen dukungan 5mm.
10Kontrol loop tertutup, sumbu X, Y dengan encoder, tidak keluar dari langkah.
11. PCB dikalibrasi oleh dua komponen posisi, kemudian komponen istirahat akan dikalibrasi secara otomatis.
12. Dengan deteksi vakum, dengan pakan otomatis, jika satu komponen mengisap bengkok, itu akan secara otomatis melemparkannya ke area deposit, kemudian memilih yang baru untuk dipasang lagi.
13. Dengan deteksi penglihatan, kamera akan auto koreksi sudut komponen dan menempatkan pada papan PCB tempat yang tepat. jika kepala tidak mengambil komponen, kamera akan mendeteksi dan kembali untuk mengambil lagi,3 kali tidak mengambil, mesin akan alarm dan berhenti, setelah bahan pasokan, kemudian terus bekerja, tidak perlu memulai lagi.
14. Datang dengan alat konversi (versi PC), mengedit file kerja di komputer dan memuat file kerja ke mesin oleh port USB, cepat dan nyaman.
15. Mendukung papan panel.
16Jika Anda tidak memiliki file PCB, Anda dapat membuat file kerja baru untuk diprogram di mesin langsung.
17- Dukung langkah tunggal.
18. Mendukung pita potong / bahan bulk / bahan tabung.

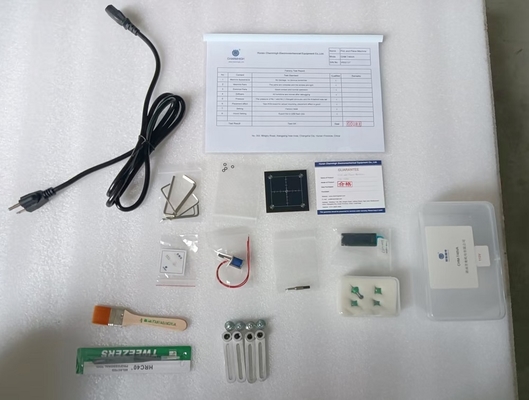

Aksesoris standar untuk CHMT48VA:
1) Pick and Place Machine CHMT48VA: 1
2) Juki nozzle total 4pcs (503, 504, 505, 506 ukuran)
3) Pengemudi USB 8G 1
4) Kabel Daya 1
5) Tarik jarum 2
6) Koil untuk pin tarik1
7) Posisi kamera menyesuaikan papan hitam 1
8) Kunci hex 6
9) Pinset 1
10) Sikat 1
11) Pen untuk layar sentuh 1
12) Perlengkapan untuk baki IC 4
13) Lemak 1
14) Manual pengguna bahasa Inggris 1
100% foto asli:
Kamera atas dan bawah, pastikan setiap komponen menempatkan sangat akurat:
Motor sumbu X Y dengan encoder, kontrol loop tertutup, pastikan tidak kehilangan langkah:
Cut tape juga didukung:
Pengumpan getaran didukung:
Tray IC khusus:
Layar sentuh, mouse USB juga didukung:
Nozzles Juki, sangat mudah dioperasikan, magnet di dalam, tidak perlu menggunakan kunci untuk menarik ke bawah:
Kemasan sangat aman:
Harap dicatat:
Mesin pick and place lengkap dengan semua aksesoris yang termasuk dalam paket,
Ini adalah semua-dalam-satu mesin, siap digunakan!
Anda bisa menggunakannya saat Anda menerimanya. dukungan teknis setelah penjualan yang baik, silakan beli dengan percaya diri.
Nikmati dengan mesin pick and place Anda!
Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pabrik yang dapat diandalkan pasokan langsung.
Kami menyediakan layanan Q / A online dan pemecahan masalah dan layanan saran teknis.
Setiap mesin 100% diuji sebelum kapal keluar.
Dukungan teknis:
Kimi Liu: Mob&WhatsApp: +8613510675756
E-mail:kimi@charmhigh-tech.com
Selamat datang untuk mengikuti kami diYouTube:https://www.youtube.com/@KimiLiuCharmhigh
Jika Anda ingin melihat informasi lebih lanjut dan video, silakan hubungi kami melalui E-mail.
Kami akan menanggapi Anda pada pertama kalinya.
Mengapa memilih Charmhigh?
1.Badan ringan, menempati area kecil
2.Interface user friendly, tidak perlu insinyur SMT profesional, perangkat entry-level
3Sangat terintegrasi, tidak perlu pompa tambahan atau fasilitas pendukung
4.Keakuratan dan keandalan yang tinggi,mengimbangi penyimpangan kerja manual
5Biaya rendah, mengurangi biaya untuk memiliki jalur produksi SMT otomatis profesional
6.Express internasional dengan layanan pintu ke pintu, 3-5 hari kerja pengiriman
7. Khusus untuk penelitian dan pengembangan laboratorium,contoh,untuk menghindari pengungkapan paten dan desain
