Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A

Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A
Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A

Gambar besar :  Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A

Detail produk:
Tempat asal: Cina
Nama merek: Charmhigh
Sertifikasi: CE
Nomor model: 3040 / CHMT36VA / T962A
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: $3480
Kemasan rincian: peti kayu
Waktu pengiriman: 2-3 hari
Syarat-syarat pembayaran: <i>T/T;</i> <b>T / T;</b> <i>Western Union</i> <b>Serikat barat</b>
Menyediakan kemampuan: 200 PER BULAN

Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A

Deskripsi
Printer stensil: 300 * 400mm (3040) Mesin pnp: CHMT36VA (29 Pengumpan 2 kepala + kamera penglihatan ganda)
Oven Reflow: T962A 300 * 320mm ukuran solder 1500W Pemakaian: Produksi batch kecil
Cahaya Tinggi:

SMT Prodcution Line

,

Mesin Printer Stensil 3040

,

Oven Aliran Ulang T962A

Jalur Produksi SMT Panas: CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A

Bahasa Inggris Versi 220v / 110v Didukung / Deklarasi CE

Lini produksi SMT Kecil:

Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A 0

1.Printer stensil presisi tinggi 3040:

Ukuran meja kerja 300 * 400mm
Ukuran cetak 250 * 400mm
Ukuran bingkai bersih maks 370 * 470mm
Cara printer manual
Ketebalan substrat 0-80mm
Meja kerja menyesuaikan volume 10mm, penyesuaian Sudut Horisontal
Tinggi platform pencetakan 220 mm
akurasi berulang ± 0,01mm
mode lokasi Tolok ukur atau bentuk lubang
Dimensi 540 * 370 * 350 mm
Ukuran kemasan 660 * 500 * 280mm
Bobot NW.21Kg GW.22Kg



2. Mesin pick and place CHMT36VA (bekerja dengan PC eksternal)

Model CHM-T36VA
Area PCB 10mm * 10mm - 355mm * 355mm
Perjalanan sumbu XY 420 * 460mm
Rentang bergerak sumbu Z. 15 mm
Kepala penempatan 2 lembar
Pengumpan

8mm = 22 pcs, 12mm = 4 pcs, 16mm = 2 pcs, 24mm = 1 pcs,

Baki IC depan = 14 pcs, baki IC yang ditentukan pengguna

Sistem visi Kamera ganda (kamera atas & bawah)
Mendorong Sistem penggerak servo stepper kontrol loop tertutup, pastikan tidak pernah kehilangan langkah
Deteksi pengembalian diri sumbu Z. Ya, cegah nozel pecah
Tarik pin kembali sendiri Iya,Mencegah pin tarik putus
Kebocoran metode deteksi material Deteksi vakum, deteksi penglihatan
Kecepatan pemasangan 4000cph (penglihatan mati);2800cph (penglihatan aktif)
Pemasangan presisi ± 0,025mm
Komponen 0402-5050, SOP, QFN, (lebar tape: 8MM, 12MM, 16MM, 24MM)
Dimensi mesin L 960mm * L 705mm * T 335mm
Pompa vakum -92KPA (2 lembar, built-in, tipe bisu)
Sumber udara luar Tidak perlu (mesin built-in pompa vakum bisu 2 pcs)
PC Eksternal Ya (perangkat lunak kompatibel dengan windows7)
Tegangan 220V (110V), 50Hz 60Hz
Berat bersih 65kg
Perangkat lunak yang kompatibel Desainer alumunium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS..etc



3. Parameter T962A Reflow oven (baru diperbarui dengan kipas):

Merek: PUHUI

Model: T962A

Kondisi: Baru Dari Pabrik

Area Maksimum Solder: 20 X 20 cm

Ukuran: 68,4 X 50,4 X 22,5cm

Nilai Daya: 1500W

Periode Proses: 1 ~ 8 menit

Pasokan: AC110V ~ AC220V / 50 ~ 60HZ



Gambar sebagai berikut:

1.Printer stensil 3040 (presisi tinggi)
Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A 1

2. CHMT36VA Pilih dan tempatkan mesin dengan Sistem Visi (membutuhkan PC eksternal)

Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A 2
Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A 3

Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A 4



Keunggulan Kompetitif:
1. Perangkat lunak yang nyaman, Sistem Linux Tertanam mesin, papan utama industri yang stabil, operasi independen, tidak perlu komputer eksternal, operasi lebih mudah dan lebih nyaman, belajar dengan cepat.
2. Layar sentuh built-in, tidak perlu monitor eksternal, ruang disimpan, pengoperasian yang lebih nyaman, mouse USB juga didukung.
3. Dua kamera vision atas dan bawah, perbaiki posisi masing-masing komponen, Anda dapat melihat gambar vision dari layar untuk setiap komponen. (
ukuran komponen maks 22 * ​​22mm)
4. Memiliki perlengkapan penjepit PCB fleksibel, Cocok untuk ukuran PCB yang berbeda.
5. Ini didukung baki IC khusus, Baki IC dapat dipasang di meja mesin.

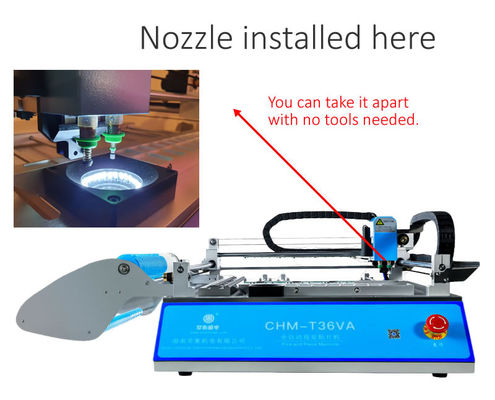

6. Dua kepala pemasangan dengan 2 lembar Nozel Juki, nozel Juki di dalam magnet, sehingga dapat dilepas dengan jari, tidak perlu dibongkar dengan kunci pas, nozel sudut rotasi -180 derajat hingga +180 derajat.
7. Mesin all-in-one, 29pcs pengumpan termasuk dalam mesin, tidak perlu membeli bagian lain, mesin siap bekerja.
8. Deteksi sumbu Z, mjarum tarik achine secara otomatis kembali ke asalnya untuk menghindari nozel rusak.

9. Dukungan komponen ketinggian maksimal 5mm.
10. Kontrol loop tertutup, X, Y Sumbu dengan pembuat enkode, tidak keluar langkah.
11. PCB dikalibrasi dengan posisi dua komponen, kemudian komponen lainnya akan dikalibrasi secara otomatis.
12. Tanda kalibrasi otomatis 2 poin, itu akan menjadi kalibrasi otomatis sebelum setiap berjalan, pastikan setiap pemasangan PCB dengan tepat.
13. Dengan deteksi vakum, dengan pengumpanan otomatis, jika salah satu komponen menyedot bengkok, secara otomatis akan membuangnya ke area deposit, lalu memilih yang baru untuk dipasang lagi.

14. Dengan deteksi penglihatan, kamera akan otomatis mengoreksi sudut komponen dan menempatkannya pada papan PCB di tempat yang tepat.Jika kepala tidak mengambil komponen, kamera akan mendeteksinya dan kembali untuk mengambil lagi, 3 kali tidak mengambil, mesin akan alarm dan berhenti, setelah memasok bahan, kemudian terus bekerja, tidak perlu memulai lagi.

15. Dilengkapi dengan alat konversi (versi PC), edit file kerja di komputer dan muat file kerja ke mesin dengan port USB, cepat dan nyaman.
16. Dukungan papan panel.
17. Jika Anda tidak memiliki file PCB, Anda bisa buat file kerja baru untuk memprogram di mesin secara langsung.

18. Dukungan satu langkah.

19. Dukungan potong pita / bahan curah / bahan tabung.

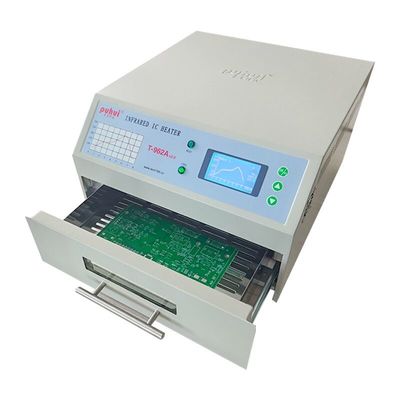

 3. Reflow oven T962A (TIPE BARU dengan knalpot)

Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A 5

  Mengapa memilih Charmhigh?
1. Desain dan ruang profesional disimpan.
2. Operasi yang ramah pengguna, tidak perlu insinyur SMT profesional, perangkat level awal
3. Satu mesin - Operasi terintegrasi, tidak perlu pompa ekstra atau PC atau fasilitas pendukung apa pun
4. Akurasi dan keandalan yang tinggi, membuat pembelotan pekerjaan manual
5. Hemat biaya, kurangi biaya untuk memiliki jalur produksi SMT otomatis profesional
6. Ekspres internasional dengan layanan door to door, pengiriman 3-5 hari kerja
7. Khusus untuk penelitian dan pengembangan laboratorium, sampel, untuk menghindari pengungkapan paten dan desain.

8. Satu mesin sama dengan 5 staf solder, mudah dikelola dan hemat biaya.Baik untuk produksi batch kecil.

9.Charmhigh Adalah pasokan pabrik, semua bagian mesin kami diteliti dan dibuat sendiri.Suku cadang setelah servis tidak pernah berhenti.

10. Charmhigh adalah produsen profesional mesin Pilih dan Tempat SMT sejak 2009. Semua perangkat lunak diteliti sendiri.

Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A 6

Lini Produksi SMT Panas CHMT36VA + 3040 Printer Stensil + Oven Aliran Ulang T962A 7

Q1: Apa lead time produk Anda?(Berapa lama Anda perlu menyiapkan barang saya?)

A: 2-3 hari untuk mesin 1-3 unit.5-15 hari untuk pesanan produksi massal (berdasarkan jumlah yang berbeda).



Q2: Bagaimana Anda akan mengirimkan barang saya kepada saya?

A: Kami biasanya mengirim melalui ekspres internasional seperti DHL, UPS, FedEx, TNT untuk memungkinkan pelanggan kami mendapatkan barang dengan cepat.Untuk jumlah yang lebih besar, kirim melalui udara atau laut.



Q3: Berapa lama saya harus menunggu sebelum barang saya sampai?

A: 3-7 hari untuk ekspres internasional.5-8 hari untuk transportasi udara.20-40 hari untuk transportasi laut.



Q4: Apa kualitas produk Anda?

A: Bahan baku kami dibeli dari pemasok yang memenuhi syarat, kualitas terbaik di China.Dan teknisi kami semua memiliki pengalaman lebih dari 20 tahun dalam Mesin, memastikan kualitas dan fungsi yang baik.Sekarang Kualitas dan umpan balik CharmHigh lebih baik daripada merek lain di China.



Layanan paket standar:
Paket P&P kami adalah paket kayu standar ekspor untuk menghindari kerusakan selama pengangkutan.



Layanan transportasi:

Untuk paket di bawah 200 kg, Anda dapat menggunakan DHL, Fedex atau perusahaan ekspres lainnya, Untuk jumlah besar, Anda dapat menggunakan pengiriman laut.


Jaminan:

Mesin lengkap memiliki masa garansi 1 tahun sejak pembelian dan servis seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik yang dapat diandalkan.
Kami menyediakan Q / A online dan dukungan pemecahan masalah serta layanan saran teknis.

Berikan layanan purna jual satu ke satu.

Setiap mesin diuji 100% dengan baik sebelum dikirim keluar.
