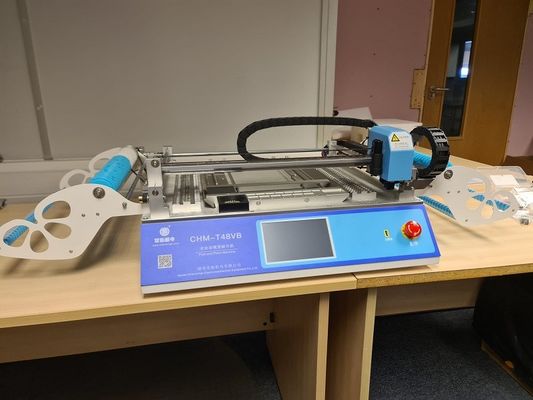

CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil

CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil

Gambar besar :  CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil

Detail produk:
Tempat asal: Cina
Nama merek: Charmhigh
Sertifikasi: CE
Nomor model: CHMT48VB
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: $5200 including shipping
Kemasan rincian: KOTAK KAYU EKSPOR STANDAR
Waktu pengiriman: 1-3 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Menyediakan kemampuan: 100 per bulan

CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil

Deskripsi
Pengumpan: letf: 29pcs; letf: 29 pcs; right:29pcs (total 58pcs) kanan: 29 pcs (total 58 Kepala penempatan: 2 lembar
Nozel: 4 nosel (Juki) Kecepatan: 3000cph with vision; 3000cph dengan visi; without vision 5000cph tanpa visi
Ketepatan: 0,025mm Sistem: Sistem Linux Tertanam
Tipe: Mesin all-in-one, tidak perlu monitor eksternal atau PC Komponen Maks: 5mm
Cahaya Tinggi:

CHMT48VB Small SMT Machine

,

58pcs Feeders All In One Machine

,

Mesin SMT Kecil Charmhigh

CHMT48VB 58pcs Feeders (Double stack) Mesin Pilih dan Tempat Desktop Charmhigh

Mesin Pilih dan Tempat Tingkat Lanjut 110v 220V Versi Bahasa Inggris CE Lulus

Sangat cocok untuk produksi & pembuatan prototipe batch kecil!



Deskripsi:

CHMT48VB ini adalah versi pembaruan dari CHMT48VA, yang menyertakan pengumpan sisi ganda dengan total 58 buah (kiri 29 buah + kanan 29 buah).Ini adalah mesin all-in-one, tidak perlu membeli suku cadang lain, mesin siap bekerja setelah Anda menerimanya.

Sistem operasinya sama dengan CHMT48VA dan dapat memasang lebih banyak jenis material yang berbeda, menggunakan 502 --- 507 jenis nozel Juki yang berbeda, cocok untuk 0402.0603.0805-5050, SOP, QFN, LQFP144, Diode, Transistor, BGA ... dll, yang dapat memenuhi lebih banyak permintaan pelanggan.
Cocok untuk untuk pembuat prototipe, penghobi, pengembang, dan kelompok pengembangan dan produksi batch pabrik kecil.



Video kerja CHMT48VB dari pelanggan:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (Swedia)

www.youtube.com/watch?v=wYl5Az9xgec (Cina)

CHMT48VB menempatkan IC:
www.youtube.com/watch?v=I-g8x98jmz0



Spesifikasi Charmhigh CHMT48VB:

Model CHM-T48VB
Area PCB 10mm * 10mm - 355mm * 355mm
Perjalanan sumbu XY 510 * 460mm
Rentang bergerak sumbu Z. 15mm (Komponen tertinggi 5mm)
Kepala penempatan 2 lembar, dilengkapi dengan 4 nozel
Pengumpan

Pengumpan gulungan pita 58 pcs (kiri 29 pcs + kanan 29 pcs)
(8mm = 44 pcs, 12mm = 8 pcs, 16mm = 4 pcs, 24mm = 2 pcs,)
Pengumpan IC massal depan = 14 pcs, baki IC Bea Cukai 20 pcs

Pengumpan tabung (pengumpan getaran, opsional)

Sistem visi Dua kamera (kamera atas & bawah) Vision max kisaran 22 * ​​22mm
Mendorong Sistem penggerak servo stepper kontrol loop tertutup, pastikan tidak pernah kehilangan langkah
Deteksi pengembalian diri sumbu Z. Ya, ini mencegah kerusakan nozel
Tarik pin kembali sendiri Ya, ini mencegah jarum patah
Kebocoran metode deteksi material Deteksi vakum, deteksi penglihatan
Layar sentuh Layar sentuh industri 7 inci
Papan utama Papan utama industri penelitian independen
Sistem Sistem Linux tertanam
Kecepatan pemasangan 4000cph (penglihatan mati);3000cph (penglihatan aktif)
Pemasangan presisi ± 0,025mm
Komponen 0402-5050, SOP, QFN dll.
Dimensi mesin L 960mm * L 705mm * T 335mm
Pompa vakum -92KPA (2 lembar, built-in, tipe bisu)
Sumber udara luar Tidak perlu (mesin built-in pompa vakum bisu 2 pcs)
PC Eksternal Tidak perlu PC eksternal (memiliki komputer internal)
Voltase 220VAC (110VAC), 50Hz / 60Hz
Berat bersih 68kg
Berat kotor 85kg / 116 * 80 * 52cm



Keunggulan kompetitif:

1. Perangkat lunak yang nyaman, Sistem Linux Tertanam dari mesin, papan utama industri yang stabil, operasi independen, tidak perlu komputer eksternal, pengoperasian lebih mudah dan lebih nyaman, belajar cepat.
2. Layar sentuh built-in, tidak perlu monitor eksternal, ruang disimpan, pengoperasian yang lebih nyaman, mouse USB juga didukung.
3. Dua kamera penglihatan atas dan bawah, perbaiki posisi masing-masing komponen, Anda dapat melihat gambar penglihatan dari layar untuk setiap komponen. (Ukuran komponen maks 22 * ​​22mm)
4. Ini memiliki perlengkapan penjepit PCB fleksibel, cocok untuk berbagai ukuran PCB.
5. Ini mendukung baki IC khusus, baki IC dapat diperbaiki pada meja mesin.
6. Dua kepala pemasangan dengan 2 pcs Juki Nozel, nozel Juki di dalam magnet, sehingga dapat dilepas dengan jari, tidak perlu dibongkar dengan kunci pas, sudut rotasi nozel -180 derajat hingga +180 derajat.
7. Mesin All-in-one, pengumpan 29pcs sudah termasuk dalam mesin, tidak perlu membeli suku cadang lain, mesin siap bekerja.
8. Deteksi sumbu Z, jarum tarik mesin secara otomatis kembali ke asal untuk menghindari nozel rusak.
9. Dukungan komponen tinggi maks 5mm.
10. Kontrol loop tertutup, X, Y Axis dengan encoder, tidak keluar dari langkah.
11. PCB dikalibrasi dengan posisi dua komponen, kemudian komponen lainnya akan dikalibrasi secara otomatis.
12. Dengan deteksi vakum, dengan pengumpanan otomatis, jika salah satu komponen menyedot bengkok, secara otomatis akan membuangnya ke area deposit, lalu memilih yang baru untuk dipasang kembali.
13. Dengan deteksi penglihatan, kamera akan otomatis mengoreksi sudut komponen dan menempatkannya pada papan PCB di tempat yang tepat.Jika kepala tidak mengambil komponen, kamera akan mendeteksinya dan kembali untuk mengambil lagi, 3 kali tidak mengambil, mesin akan alarm dan berhenti, setelah memasok bahan, kemudian terus bekerja, tidak perlu memulai lagi.
14. Dilengkapi dengan alat konversi (versi PC), edit file kerja di komputer dan muat file kerja ke mesin dengan port USB, cepat dan nyaman.
15. Dukung papan panel.
16. Jika Anda tidak memiliki file PCB, Anda dapat membuat file kerja baru untuk diprogram di mesin secara langsung.
17. Mendukung satu langkah.
18. Dukungan pita potong / bahan curah / bahan tabung.

Mengapa memilih Charmhigh?

1. Desain profesional dan ruang disimpan.
2. Operasi yang ramah pengguna, tidak perlu insinyur SMT profesional, perangkat level awal
3. Satu mesin - Operasi terintegrasi, tidak perlu pompa ekstra atau PC atau fasilitas pendukung apa pun.
4. Hemat biaya, kurangi biaya untuk memiliki jalur produksi SMT otomatis penuh profesional.
5. Sangat mudah untuk mengganti penggantian mesin, mudah diperbaiki sendiri.
6. Ekspres internasional dengan layanan door to door, pengiriman 6-8 hari kerja.
7. Terutama untuk penelitian dan pengembangan laboratorium, untuk melindungi desain dan paten Anda sendiri.
8. Satu mesin sama dengan 5 staf solder, jauh lebih efisien daripada pekerjaan manual, mudah dikelola dan hemat biaya.Baik untuk produksi batch kecil.
9.Charmhigh Adalah pasokan pabrik, semua suku cadang mesin kami diteliti dan diproduksi sendiri.Suku cadang setelah servis tidak pernah berhenti.
10. Charmhigh adalah produsen profesional mesin Pilih dan Tempat SMT sejak, p & p pertama dirilis pada tahun 2011. Semua perangkat lunak diteliti sendiri, memberikan layanan purna jual yang baik.



Aksesoris Standar untuk CHMT48VB:

1) Pilih dan Tempatkan Mesin CHMT48VB 1
2) nozzle Juki total 4 buah (ukuran 503, 504, 505, 506)
3) Driver USB 8G 1
4) Kabel Listrik 1
5) Tarik jarum 2
6) Solenoid untuk menarik pin1
7) Posisi kamera menyesuaikan papan tulis 1
8) Kunci Hex 6
9) Penjepit 1
10) Kuas 1
11) Pena untuk layar sentuh 1
12) Perlengkapan untuk baki IC 4
13) Gemuk 1
CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 0
CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 1


Kamera Atas dan Bawah, pastikan setiap komponen ditempatkan dengan sangat akurat:
CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 2

Motor sumbu XY dengan encoder, kontrol loop tertutup, pastikan tidak kehilangan langkah:
 CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 3


Baki IC Khusus:
CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 4

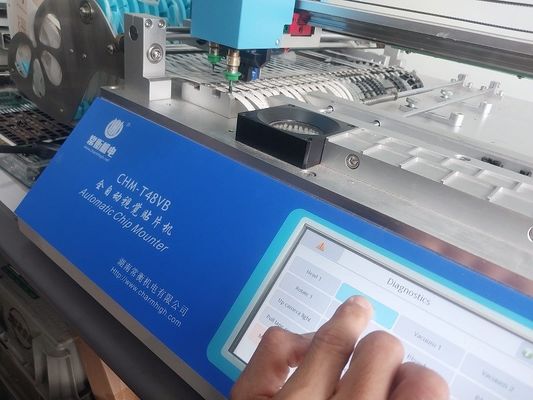

Layar sentuh, kontrol sistem Linux tertanam industri:
CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 5


Nozel Juki, pengoperasian sangat mudah, magnet di dalam, tidak perlu menggunakan kunci inggris untuk menarik ke bawah:
CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 6



Kemasan yang aman:
CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 7



SAMPEL:

CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 8

CHMT48VB 58pcs Pengumpan Semua Dalam Satu Mesin Desktop Pilih Dan Mesin Tempat Mesin SMT Kecil 9



Catatan Kidnly:

Mesin pick and place set lengkap dengan semua aksesori termasuk dalam paket, QC berlalu.

Ini adalah mesin all-in-one, siap digunakan!

Anda dapat menggunakannya saat Anda menerimanya.Dukungan teknis purna jual yang baik, silakan beli dengan percaya diri.

Nikmati dengan mesin pick and place!



Layanan & Garansi:

Mesin lengkap memiliki masa garansi 1 tahun sejak pembelian dan servis seumur hidup.

Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik yang dapat diandalkan.

Kami menyediakan Q / A online dan dukungan pemecahan masalah serta layanan saran teknis.

Berikan layanan purna jual satu ke satu.Setiap mesin 100% diuji dengan baik sebelum dikirim keluar.
