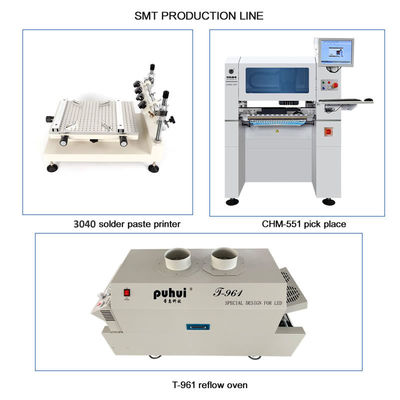

Lini produksi SMT kecil presisi tinggi:
3040 Printer Stencil, CHM-551 Desktop SMT Chip Mounter, Reflow Oven T961
Untuk produksi batch kecil, perakitan PCB, solusi SMT ekonomi
Bagus untuk memulai bisnis, pendidikan universitas, penelitian...
Konfigurasi tinggi, komponen 0201 minimal didukung, (XY) ± 0,06mm;CPK≥1.0
1. Stensil Printer 3040 Parameter Teknis
| Jenis: |
Manual |
| G.W: |
23kg |
| Luas cetak maksimum: |
250*400 mm |
| Ukuran kemasan: |
L 66cm*W 50cm*H 28cm |
2. CHM-551Mesin pick dan tempat
| Spesifikasi CHM-551 |
| Dimensi |
1050mm(L) x1050mm(W) x 880mm(H) |
| Berat badan |
210kg |
| Sumber Daya |
AC220V (50Hz,fase tunggal) 1,5kw |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum |
| Jumlah kepala pemasangan |
4 kepala |
| Kecepatan pemasangan |
11500CPH (optimal);IPC9850: 8850cph |
| Meningkatnya Keakuratan |
(XY) ± 0,06mm; CPK≥1.0 |
| Tinggi komponen |
12 mm |
| Jenis komponen |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kondensator/diode/triode/LED/IC, dll.) |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350mm ((L) x270mm ((W) (standar);
600mm ((L) x350mm ((W) (Fleksibel) |

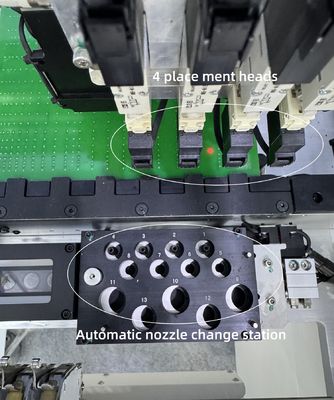

| Perubahan Nozzle |
Perubahan nozel otomatis(13-lubang nozzle perpustakaan) |
| Sistem kontrol |
Komputer industri bawaan (Windows 7)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y yang digerakkan oleh servo motor;
mengadopsi akselerasi dan perlambatan kurva S yang fleksibel
|
| Sistem Transmisi |
Sekrup bola + panduan linier |
| Sistem Penganan |
50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Snapshot camerax4 (ukuran komponen yang berlaku: 14mm×14mm);
IC camerax1 (ukuran komponen yang berlaku: 25mm×25mm);
Tanda kamerax2 |
Daftar Bagian
| Artikel |
Jumlah |
Artikel |
Jumlah |
| Mesin pick dan tempat |
1 |
Pinset |
1 |
| Nozzles |
8 |
Inner Hexagon Spanner |
1 |
| Kotak alat |
1 |
Minyak pelincir |
1 |
| Kartu Jaminan |
1 |
Filter |
4 |
| Panduan Pengguna |
1 |
Konektor cepat |
1 |
| Laporan pengujian |
1 |
Mouse Pad |
1 |
| Sikat |
1 |
Kabel listrik |
1 |
3. T961 Parameter:
| Model |
T-961 |
| Jumlah zona pemanasan |
atas3/bawah3 |
| Panjang zona pemanasan |
730mm |
| Jenis pemanas |
Sirocco tingkat cerdas dan pemanasan inframerah cepat |
| Jumlah zona pendinginan |
1 |
| Lebar maksimum papan PCB |
230 mm |
| Arah operasi |
kiri→ kanan |
| Pilihan pengiriman |
Transmisi bersih&transmisi rantai |
| Kecepatan sabuk pengangkut |
0-290mm/menit |
| Sumber daya |
220V 50/60Hz |
| Kekuatan puncak |
3.5KW |
| Waktu pemanasan |
Sekitar 7 menit. |
| Jangkauan kontrol suhu |
Suhu ruangan - 300 |
| Modus kontrol suhu |
Kontrol PID dengan loop tertutup |
| Keakuratan kontrol suhu |
± 1 |
| Penyimpangan distribusi suhu PCB |
± 2 |
| Dimensi keseluruhan |
1000 × 466 × 445 mm |
| Berat mesin |
70kg |
Detail foto:
Sekarang CHM-550 diperbarui menjadi CHM-551, gambar seperti di bawah ini:
Gambar dari pelanggan:
Printer stencil manual 3040, untuk PCB lapisan ganda:
T961 oven reflow bebas timbal, ukuran pemanasan yang lebih besar 730x230mm, untuk PCB lapisan ganda:
Best kombinasi kecil SMT garis, kami merekomendasikannya! Silakan beli dengan percaya diri.
Pasokan pabrik yang sangat tinggi, dengan jaminan kualitas.
Harap dicatat:
CHM-551 smt pick and place machine hanya perlu menghubungkan sumber udara eksternal yang disiapkan sendiri, tidak perlu hal lain.
Mesin telah melewati QC melewati sebelum kapal keluar.
Kami menyediakan layanan purna jual tepat waktu, setiap mesin 100% diuji dengan baik sebelum pengiriman.
Nikmati dengan mesin pick and place Anda!
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pabrik yang dapat diandalkan pasokan langsung.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Setiap mesin 100% diuji dengan baik sebelum pengiriman.
