Detail produk:
|
| Kepala: | 6 buah (dengan perpustakaan nosel 19 lubang) | Ukuran PCB: | 450/900(L)mm * 350mm(W) (2 opsi) |
|---|---|---|---|
| Kecepatan: | 27800cph (optimal) | Pengumpan: | Dukungan 60pcs feeder listrik |
| Komponen: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | Berat bersih: | 1100kg |
| Kamera: | Kamera IC: 1pcs (36mm) Kamera terbang: 6pcs (16mm) Kamera MARK: 2pcs | pengiriman PCB: | 3 buah pengiriman otomatis dengan rel, lebar dapat disesuaikan dengan perangkat lunak |
| Dimensi: | 1320(P)x1600(L)x1500(T) | Sumber daya listrik: | AC220V (50/60Hz, 1 fase) 3KW |
| Jenis pengumpan: | Pengumpan listrik Fuji NXT | Ketebalan PCB: | 0,6-3,5mm |
| Menyoroti: | 6 Kepala Mesin Pilih Dan Tempat SMT,Mesin Ambil Dan Tempatkan 60 Pengumpan,Mesin Pilih Dan Tempat 60 Pengumpan |
||

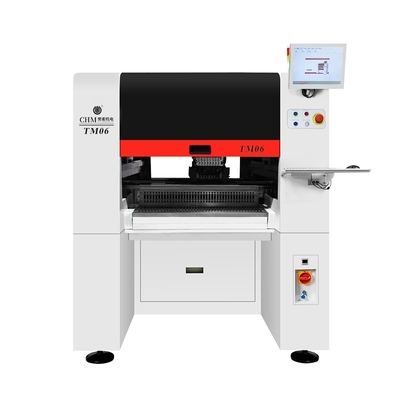

Perangkat lunak cerdas presisi tinggi 6 Kepala SMT Pick and Place Machine TM06
Full In-line SMT Pick and Place Mesin dengan PCB conveyor
Garis perakitan PCB otomatis penuh menengah - untuk produksi batch SMT
1Nomor model: TM06
2Merek: Charmhigh
3. Konfigurasi utama: 3 bagian PCB pengiriman otomatis + 6 Kepala 60 feeder + Panasonic servo motor
+ penukar nozel otomatis ((19 posisi) + 9 kamera + sekrup bola + panduan linier ((sumbu Y dengan sekrup ganda)
4. Feeder: Fuji Electric feeder (beli secara terpisah)
5. PCB area (2 pilihan): 400 * 350mm / 800 * 350mm
6. Datang dengan komputer & keyboard & mouse dengan sistem Windows
7. Komponen: 0201, 0402-5050, SOP, QFN, TQFP, BGA... dll.
8. 1320 ((L) x 1350 ((W) x 1500 ((H), AC220V (50/60Hz, 1 fase)
9Waktu pengiriman: 5-8 hari kerja
10. Pengiriman: dengan udara / dengan laut / mengambil dari pabrik kami langsung / mengirim ke gudang di Cina
11Metode pembayaran: transfer bank (T/T)
12Pengemasan: kotak kayu lapis
Charmhigh 6 kepala SMT pick dan tempat mesinvideo kerjadi situs pelanggan:
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
Spesifikasi CHM-860:
| Model | TM06 |
| Dimensi | 1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| Berat badan | 1100kg |
| Sumber Daya | AC220V (50Hz, fase tunggal), 3kW |
| Pasokan Udara | 0.5MPa ~ 0.7MPa |
| Generasi vakum | Pompa vakum bawaan |
| Jumlah kepala pemasangan | 6 kepala |
| Kecepatan pemasangan | 27800cph (optimal) |
| Meningkatnya Keakuratan | ± 0,035mm;CPK≥1.0 ((XY) |
| Keakuratan Kontrol | 4 μm |
| Tinggi komponen | 12 mm |
| Jenis komponen |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA, dll untuk komponen visi maksimum 36*36mm (resistor/kondensator/diode/triode/LED/IC, dll.) |
| Ketebalan PCB | 0.6mm~3.5mm |
| Ukuran PCB | 450mm ((L) × 350mm ((W) (standar); 900mm ((L) × 350mm ((W) (opsional) |
| Pengangkutan PCB | Pengangkutan otomatis 3-bagian rel,Dukungan PCB |
| Perubahan Nozzle | Perubahan nozel otomatis(19-lubang nozzle perpustakaan) |
| Sistem kontrol | Komputer industri bawaan (sistem Windows) dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak | sumbu X&Y didorong oleh motor servo Panasonic A6(Axis Y oleh motor ganda); mengadopsi akselerasi dan decelerasi kurva S yang fleksibel |
| Sistem Transmisi | sumbu X & Y mengadopsi TBI sekrup bola tanah dan panduan linier HIWIN(Sumbu Y dengan sekrup ganda) |
| Sistem Penganan | 60NXT 8mm standar feeders tumpukan (juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan | Fly camera×6 (ukuran komponen yang berlaku: 16mm×16mm); Kamera IC × 1 (ukuran komponen yang berlaku: 36mm × 36mm); Tanda kamera × 2 |
Gambar nyata untuk TM06:
60 slot feeder (Bekerja dengan Fuji NXT feeder listrik, feeder dibeli secara terpisah, 8/12/16/24/32/44mm):
Ini dapat mencapai pemasangan presisi tinggi dan stabil dari komponen 01005 terkecil dan berukuran besar.
Garis produksi SMT otomatis penuh:
Situs pelanggan:
Sampel PCB:
Charmhigh pabrik pasokan langsung, kami TM06, TM08, TS10, mesin seri TS20 struktur dasar diadopsi: penggilingan platform kelas industri, Y-axis integral casting,sehingga peralatan dapat berjalan stabil dan dapat diandalkan dalam kondisi kerja kecepatan tinggi.
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
