Detail produk:
|
| Kepala: | 10 kepala (dengan 37 buah posisi perubahan otomatis nosel) | Ukuran PCB: | 600(L)*400(W)mm (Standar) |
|---|---|---|---|
| Kecepatan Pemasangan: | Optimal speed: 42000cph; Kecepatan optimal: 42000cph; IPC9850: 31000cph IPC9 | Pengumpan: | Mendukung 100 buah pengumpan listrik NXT |
| Komponen: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Ketinggian komponen maksimum: | 12mm |
| Kamera: | IC camera: 1pcs (36X36mm); Kamera IC: 1 buah (36X36mm); Flying camera: 10pcs (16X16 | pengiriman PCB: | 3 buah pengiriman otomatis dengan rel, lebar dapat disesuaikan dengan perangkat lunak |
| Dimensi: | 1600 (P) * 1688 (L) * 1560 (T) mm | Sumber daya listrik: | AC380V (50Hz, tiga fase) 4.5kw |
| Jenis pengumpan: | Pengumpan listrik Fuji NXT | Motor: | Motor servo Panasonic A6 (motor ganda sumbu Y) |
| Ketebalan PCB: | 0,6-3,5mm | Berat bersih: | 1930kg |
| Menyoroti: | 01005 SMT Pick and Place Machine (Mesin Memilih dan Menempatkan SMT),10 Kepala Memilih Dan Tempat Mesin,100 Feeders Pick and Place Machine (Mesin Memilih dan Menempatkan 100 Feeder) |
||

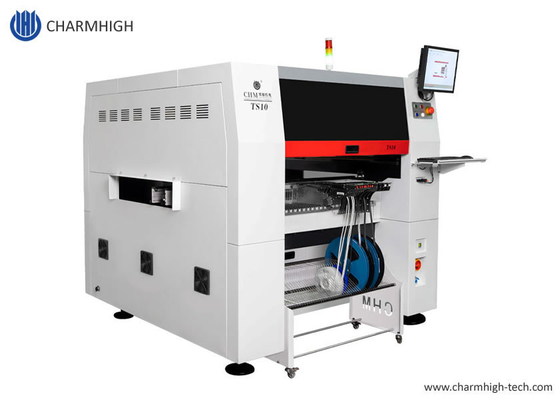

Charmhigh TS10 kecepatan tinggi SMT Mesin pick dan tempat sepenuhnya otomatis dengan 100 Feeder tumpukan
Untuk jalur produksi SMT besar, jalur perakitan PCB, manufaktur PCBA,01005 didukung
Pengantar
TS10 Sepuluh kepala presisi tinggi, kecepatan tinggi umum-universal pick dan tempat mesin
1Kecepatan optimal:42000CPH(dalam kondisi terbaik dari perusahaan kami)
2. Keakuratan pemasangan: ((xy) + 0.04mmCPK > 1.0
3. Komponen Range pemasangan: Ukuran inci01005- 36mmX36mm dan komponen yang lebih besar
4Opsional: pemindaian cahaya biru, pemasangan lensa, produksi pemasangan PCB panjang 1,2m
1/Axis Y Mengadopsi Sistem Kontrol Servo Kembar
Y-sumbu mengadopsi kembar Panasonic A6 servo motor,THK sekrup tanah,silent panduan linier
2/Dukungan Deteksi CPK
Memastikan bahwa kemampuan proses tetap stabil dan dijamin
3/Komponen berukuran besar(mudah untuk mengambil, mengidentifikasi dan dipasang dengan akurat) Ketika area pengenalan kamera lC melebihi, pengenalan segmentasi didukung dan gambar perangkat lengkap secara otomatis terbentuk

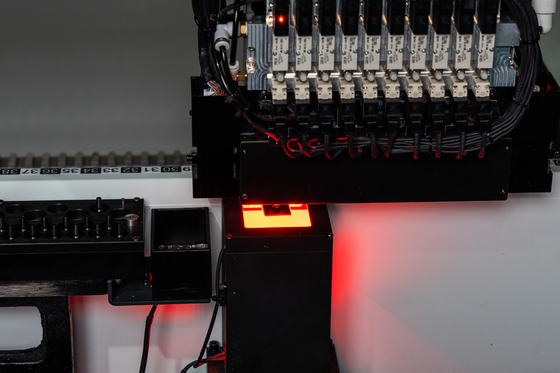

4/ANC (Automatic Nozzle Changer)
Distribusi nozel otomatis dan penggantian nozel otomatis5/Sistem Koreksi Kompensasi Termal Otomatis.
Charmhigh TS10:
| Dimensi | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| Berat badan | 1930kg |
| Sumber Daya | AC380V (50Hz, tiga fase), 4,5kW |
| Pasokan Udara | 0.5MPa ~ 0.7MPa |
| Generasi vakum | Pompa vakum bawaan |
| Jumlah kepala pemasangan | 10 kepala |
| Kecepatan pemasangan | 42000cph (optimal); IPC9850: 31000cph |
| Meningkatnya Keakuratan | (XY) ± 0,04mm CPK≥1.0 |
| Tinggi komponen | ≤ 12mm |
| Jenis komponen | 01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, dll. (resistor/kondensator/diode/triode/LED/IC, dll.) |
| Jangkauan komponen | Ukuran inci 0201 sampai 36mm * 36mm, dan komponen yang lebih besar dipasang. |
| Ketebalan PCB | 0.6mm~3.5mm |
| Ukuran PCB | 600mm ((L) × 400mm ((W) (standar); 1200mm ((L) × 400mm ((W) (opsional) |

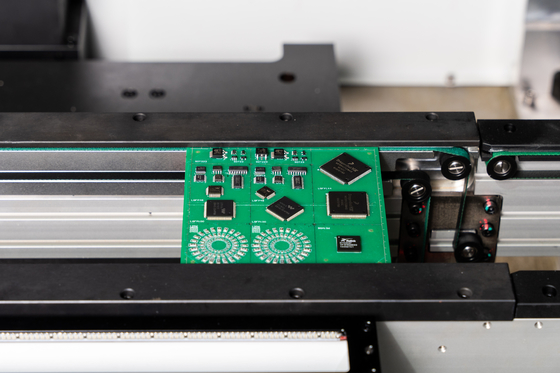

| Pengangkutan PCB | Pengangkutan otomatis 3-bagian rel, dukungan PCB |
| Perubahan Nozzle | Perubahan nozel otomatis(37-lubang pustaka nozel) |
| Sistem kontrol | Komputer industri bawaan (Windows 7) dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak | sumbu X&Y didorong olehServo motor Panasonic A6 (sumbu Y dengan motor ganda); mengadopsi akselerasi dan decelerasi kurva S yang fleksibel |
| Sistem Transmisi | sumbu X & Y mengadopsi THK sekrup bola tanah dan THK pemandu linier bisu(Sumbu Y dengan sekrup ganda) |
| Sistem Penganan | 100 NXT8mm standar feeders tumpukan (juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan | Kamera terbang × 10 (ukuran komponen yang berlaku: 16mm × 16mm); Kamera IC × 1 (ukuran komponen yang berlaku: 36mm × 36mm); Ini memiliki fungsi menjahit gambar Tanda kamera × 2 |
Sorot:
1Mendukung deteksi CPK,Min komponen 01005
2. sumbu Y mengadopsimotor servo kembarsistem kontrol
3. Sistem koreksi kompensasi termal otomatis
4. Dibangun di Pompa vakum + struktur katup solenoid
5.Perubahan nozel otomatis(37 set pustaka nozzle)
6. Perangkat Dukungan PCB
7. kamera tanda ganda, baik untuk PCB yang lebih besar
8...
Untuk fitur mesin lebih lanjut, silakan berkonsultasi dengan manajer akun kami

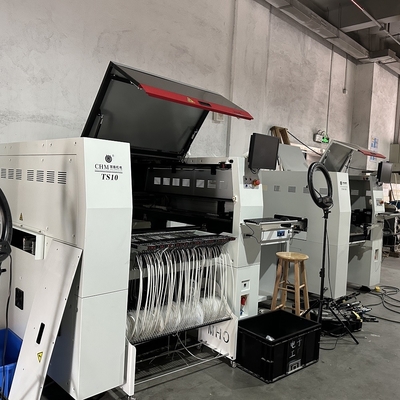

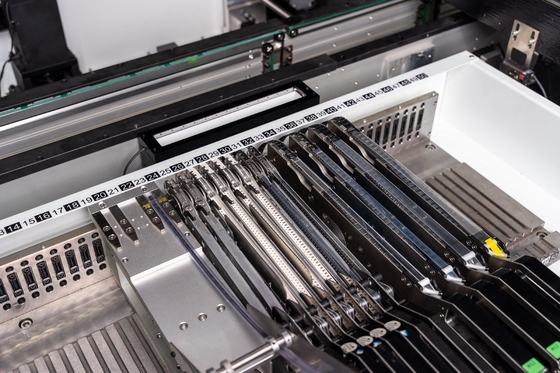

TS10 gambar nyata di pabrik kami(100 slot feeder (Bekerja dengan Fuji NXT feeder listrik):
Sampel:
Pemasok langsung pabrik Charmhigh:
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
