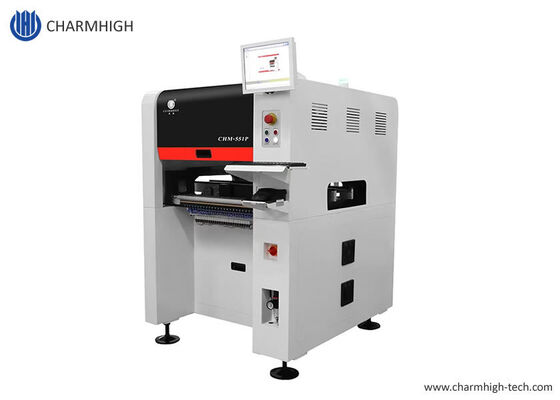

Mesin Penempatan SMD 4 Kepala Struktur Besi Cor CHM-551P

Mesin Penempatan SMD 4 Kepala Struktur Besi Cor CHM-551P
Cast-iron Structure 4-head CHM-551P SMD Pick and Place Machine
Mesin Penempatan SMD 4 Kepala Struktur Besi Cor CHM-551P Mesin Penempatan SMD 4 Kepala Struktur Besi Cor CHM-551P Mesin Penempatan SMD 4 Kepala Struktur Besi Cor CHM-551P Mesin Penempatan SMD 4 Kepala Struktur Besi Cor CHM-551P Mesin Penempatan SMD 4 Kepala Struktur Besi Cor CHM-551P

Gambar besar :  Mesin Penempatan SMD 4 Kepala Struktur Besi Cor CHM-551P

Detail produk:
Tempat asal: Cina
Nama merek: Charmhigh
Sertifikasi: CE
Nomor model: CHM-551P
Dokumen: Charmhigh CHM-551P - Catalo...og.pdf
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: $9000
Kemasan rincian: Kotak Kayu
Waktu pengiriman: 2-3 hari
Syarat-syarat pembayaran: T/T, Western Union
Menyediakan kemampuan: 30 per bulan
Kontak

Mesin Penempatan SMD 4 Kepala Struktur Besi Cor CHM-551P

Deskripsi
Ukuran Max PCB: 350mm(L)x280mm(W) (Standar) Pengumpan: 50pcs Pengumpan Yamaha (pengumpan pneumatik & listrik)
Sistem Operasi: Sistem Linux Kalibrasi fidusia: Kalibrasi otomatis Mark point
Tinggi Komponen: 12mm Kecepatan Pemasangan: 14400cph
Berat bersih: 310Kg NOZZLE: Pengubah nozzle otomatis dengan perpustakaan nozzle 13pcs
Dimensi: 1020mm(P)x1180mm(L)x1450mm(T) Akurasi pemasangan: (XY) ±0,035 mm CPK≥1,0

Struktur besi cor 4-kepala CHM-551P SMD Pick and Place Machine
Ringkasan Produk

Upgrade CHM-551P 4-head SMT pick and place machine oleh Charmhigh (ditingkatkan dari CHM-551)

Kecepatan lebih tinggi 14400 CPH, presisi lebih tinggi 0201 ~ 30 * 30mm area, bingkai besi cor dengan stabilitas tinggi.

Automatic PCB conveyor, 50 Feeders 4 head SMT pick and place robot. CHM-551P SMT Pick and Place Machine (dengan Auto Nozzle Change) untuk Produksi Batch SMT. 0201 didukung. Dukungan Tes CPK.Solusi ekonomi untuk perakitan SMT, produksi batch kecil.

Fitur yang diperbarui dibandingkan dengan CHM-551
  • Kecepatan yang lebih tinggi, dari 11500CPH hingga 14400CPH
  • Bingkai besi cor, kekakuan yang lebih tinggi
  • Desain yang ramping, penampilan yang indah
Spesifikasi CHM-551P
Dimensi 1020mm ((L) x 1180mm ((W) x 1450mm ((H)
Berat badan 556kg
Sumber Daya AC220V (50Hz, fase tunggal) 1.5kw (kekuatan rata-rata 350w)
Pasokan Udara 0.5MPa ~ 0.7MPa
Generasi vakum Pompa vakum bawaan
Jumlah kepala pemasangan 4 kepala
Kecepatan pemasangan 14400CPH (optimal)
Meningkatnya Keakuratan (XY) ± 0,035mm; CPK≥1.0
Tinggi komponen 12 mm
Jenis komponen 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, dll. (resistor/kondensator/diode/triode/LED/IC, dll.) 0201 sampai komponen yang lebih besar ukuran 30*30mm
Ketebalan PCB 0.6mm~3.5mm
Ukuran PCB 350mm ((L) x 270mm ((W) (Standar); 600mm ((L) x 350mm ((W) (Fleksibel)
Perubahan Nozzle Perubahan nozel otomatis (bibliotek nozel 13 lubang)
Sistem kontrol Sistem Linux, dilengkapi dengan monitor, keyboard, dan mouse
Sistem Penggerak sumbu X&Y didorong oleh servo motor; mengadopsi akselerasi dan perlambatan kurva S yang fleksibel
Sistem Transmisi Sekrup bola + panduan linier
Sistem Penganan 50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan (juga cocok untuk IC baki dan batang feeder)
Sistem Penglihatan Snapshot camerax4 (ukuran komponen yang berlaku: 14mm×14mm); IC camerax1 (ukuran komponen yang berlaku: 30mm×30mm); Mark camerax2
Gambar Produk

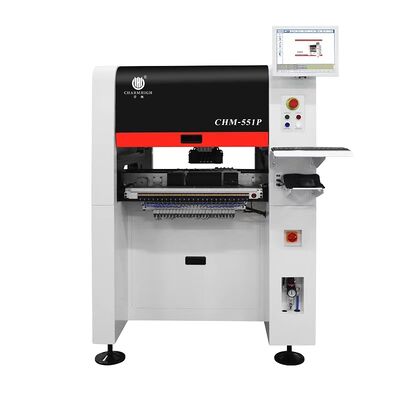

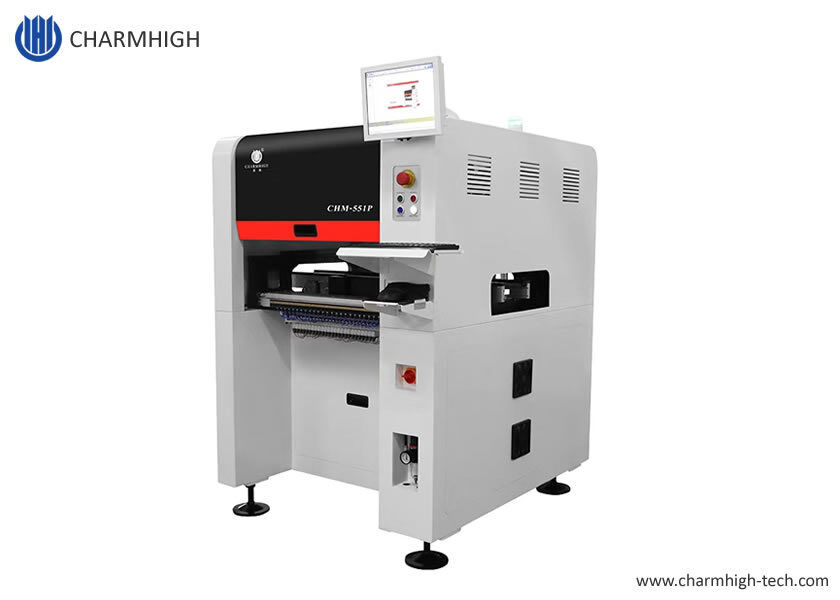

CHM-551P SMD Pick and Place Machine front view CHM-551P machine close-up detail
Situs Pelanggan

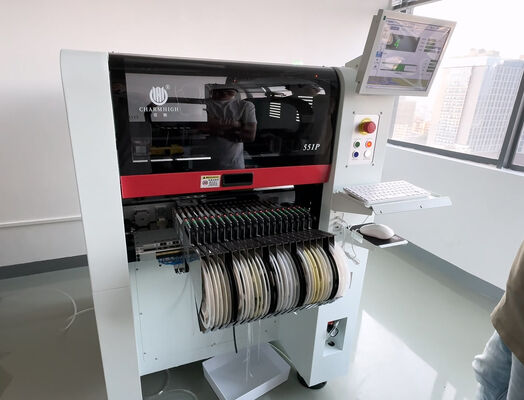

CHM-551P in customer production environment CHM-551P machine operation view CHM-551P control system interface CHM-551P mounting head detail

Charmhigh SMT, pasokan pabrik, pengiriman cepat.

Charmhigh, merek Cina top.

Charmhigh brand logo
Daftar Bagian CHM-551P
Artikel Jumlah Artikel Jumlah
Mesin pick dan tempat 1 Pinset 1
Nozzles 8 Inner Hexagon Spanner 1
Kotak alat 1 Minyak pelincir 1
Kartu Jaminan 1 Filter 4
Panduan Pengguna 1 Konektor cepat 1
Laporan pengujian 1 Mouse Pad 1
Sikat 1 Kabel listrik 1
CHM-551P parts and accessories
Rekomendasi jalur produksi SMT
  1. 3250 printer pasta solder
  2. CHM-551P SMD pick and place robot
  3. Oven reflow CHM-830F

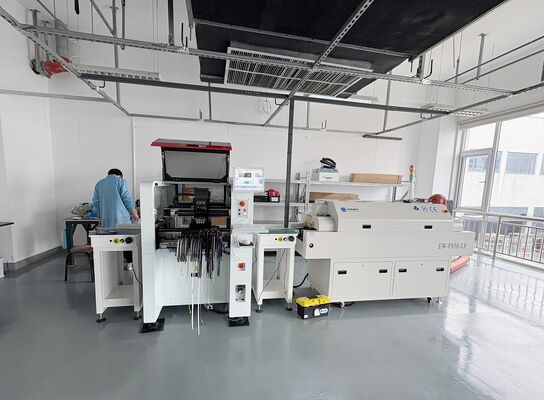

Complete SMT production line setup

Silakan perhatikan:Mesin pick and place lengkap dengan semua aksesoris yang termasuk dalam paket, mesin siap digunakan!Satu-satunya hal yang perlu Anda persiapkan adalah kompresor udara eksternal (suplai udara untuk feeder dan ANC)Silakan beli mesin ini dengan percaya diri.

Layanan & Jaminan

Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.

Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.

Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.

Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
