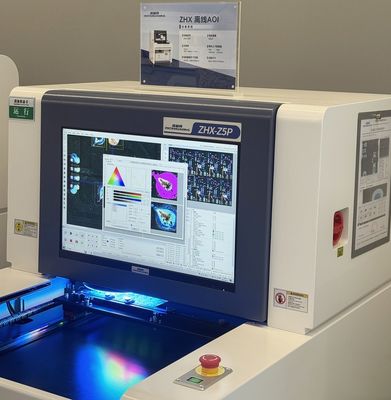

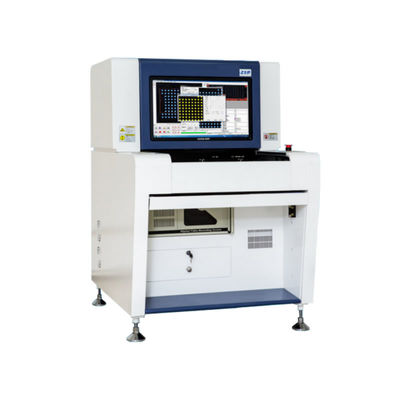

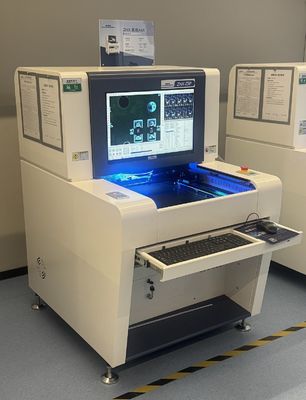

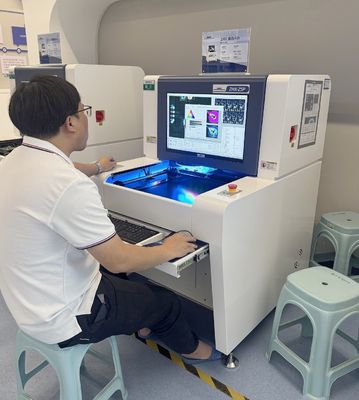

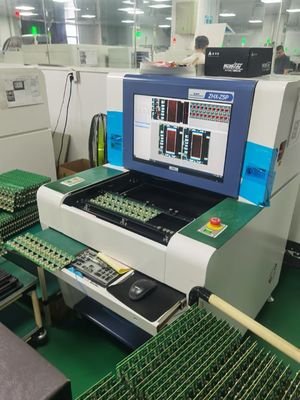

AOI Z5P Off-line Fleksibel (kelas atas) SMT Automatic Optical Inspection Machine untuk jalur perakitan PCB manufaktur PCBA
AOI cerdas multi-fungsi, ukuran PCB 25*25mm - 480*330mm, mendukung 0201, kamera warna 500 megapiksel
Deskripsi:
Mesin Inspeksi Optik Otomatis Off-line Z5P memiliki multi-program, pengujian multi-papan, dan pengalihan otomatis antara program pengujian depan dan belakang, sistem pengenalan kode batang kamera pintar, kombinasi pemrograman jarak jauh dan fungsi kontrol ketinggian.
Fitur Z5P:
1. Dapat digunakan secara efektif setelah pencetakan, sebelum reflow, setelah reflow, penyolderan gelombang, dan pengujian non-standar terkait lainnya.
2. Kontrol program cerdas, dapat memanggil program secara otomatis dengan kamera mengidentifikasi kode batang atau label pada PCB.
3. Dapat berkomunikasi dengan peralatan stasiun lain melalui modul komunikasi, dan docking tanpa batas dengan MES.
4. Algoritma pengujian perangkat lunak dapat dikombinasikan secara fleksibel dan bebas untuk meningkatkan akurasi kontrol.
5. Mendukung mode server data besar, dapat kontrol terpusat terpusat oleh perangkat lunak SPc, satu operator mengontrol beberapa perangkat.
6. Fungsi alarm data cerdas, sesuai dengan kebutuhan manajemen produksi pengguna untuk mengontrol data, informasi peringatan khusus perlu dikenali oleh administrator, untuk memastikan kontrol ketat kualitas produk.
Keunggulan Z5P:
1. Beberapa algoritma dan teknologi digabungkan dan diterapkan bersama.
2. Inspeksi simultan untuk multi-papan dan pergeseran inspeksi 2 sisi papan (komponen atas dan bawah) meningkatkan efisiensi inspeksi.
3. Sistem identifikasi kode batang kamera pintar. (Dapat mengidentifikasi kode batang 1D&2D).
4. Sistem pemantauan beberapa mesin, dapat mengetahui dengan baik semua kondisi produksi.
5. Pemrograman dan debugging jarak jauh membuat perangkat lunak lebih mudah dan nyaman.
| KATEGORI |
ITEM |
SPESIFIKASI |
|
Pengenalan
Sistem
|
Inspeksi |
Menggunakan beberapa algoritma secara sintetis seperti WDM, Teknologi Kontras lmage Warna, Analisis vektor warna, kesamaan, dua-
teknologi penanganan nilai Analisis Kontur OCR, Inspeksi bola solder dan teknologi analisis Wave DlP dan sebagainya. |
| Kamera |
Kamera Warna 5MP: 20um (15um, 10um untuk opsi) |
| Rumah lampu |
Rumah lampu LED RGB 3 Cincin, dengan optik koaksial khusus untuk opsi. |
| Kecepatan Pemrosesan Gambar |
Chip 0201 |
≤10ms |
| Waktu Per-gambar |
≤170ms |
| Item inspeksi |
Cacat Cetak Pasta |
Tidak sejajar, meluap, tidak mencukupi, menempel terbuka, noda |
| Cacat Komponen |
Hilang, tidak sejajar, miring, batu nisan, papan reklame, terbalik, polaritas terbalik, salah, rusak |
| Cacat Solder |
Meluap, tidak mencukupi, solder pendek, noda, solder palsu |
| Inspeksi Solder Gelombang |
Meluap, tidak mencukupi, pendek, Kelebihan Solder, kekosongan solder |
| Tindakan Anti Statis |
Stopkontak listrik anti statis, karangan bunga anti statis |
|
Mekanisme
Sistem
|
Ukuran PCB |
|
25x25mm~480x330mm, dapat membuat ukuran lebih besar sesuai dengan permintaan klien |
| Ketebalan PCB |
|
±2mm |
| Toleransi Warp PCB |
|
0.5mm - 5.0mm |
| Jarak Komponen |
|
ATAS<28>
| Bagian Ruang Minimum |
|
20um:0201Chip,0.4Pitch IC,15um:01005Chip, 0.3Pitch IC |
| Platform X Y |
Driber |
Sistem servo AC |
| Orientasi |
<10um |
| Kecepatan Bergerak |
700 mm/s |
| Sistem Lunak |
Sistem Operasi |
Microsoft Windows 10 |
| Pengendalian&Pengenalan |
Karakteristik |
Secara otomatis memanggil program & mengidentifikasi sisi atas atau bawah PCB,;Mendukung tidak ada pemrograman PCB;Komunikasi cerdas, docking dengan MES;Fungsi peringatan data cerdasrMendukung model database terpusat pusat |
| Operasi |
Pemrograman grafis, mudah dioperasikan, Beberapa algoritma dapat berupa kombinasi bebas, Mendukung pemrograman offline 8debugging:Secara otomatis menghasilkan laporan SPC |
| Tanda |
Nomor Tanda |
3 tanda dapat dipilih |
| Kecepatan Pengenalan |
0.5s/pcs |
| Lainnya |
Dimensi Mesin (PxLxT) |
868x1055x1365mm |
| BERAT |
~310kg |
| Catu Daya |
AC220V:10%, fase tunggal 50/60HZ, konsumsi daya 600W |
| Lingkungan Kerja |
Suhu10-40c kelembaban 30-80% RH |
|
100% gambar asli
Teknologi ekstraksi dan analisis warna asli
Melalui ekstraksi warna mikro khusus dari gambar yang diambil, sesuai dengan standar template mengatur rasio gravitasi spesifik permukaan warna mikro khusus, analisis dan pemrosesan gambar, sehingga lebih akurat mengekstrak kebutuhan untuk mendeteksi konten, akurasi deteksi tinggi. Penerapan regional multi-tanda dan multi-papan dapat lebih beradaptasi dengan persyaratan pengujian produk dan memiliki penerapan yang lebih tinggi.
Algoritma deteksi manik-manik timah cerdas
Melalui analisis dan pengoperasian warna, kecerahan dan karakteristik bentuk dan warna manik-manik timah pada substrat, manik-manik timah pada substrat dapat dideteksi dan dianalisis. Manik-manik timah pada masing-masing komponen dapat dideteksi, dan manik-manik timah pada seluruh pelat juga dapat dideteksi oleh bingkai gambar keseluruhan dari substrat.
Beberapa algoritma kotak tunggal
Penerapan komprehensif dari berbagai algoritma sangat meningkatkan tingkat langsung deteksi produk dan mengurangi tingkat kesalahan, dan efek pengujian lebih baik. Kotak deteksi tunggal digunakan untuk mewujudkan penggabungan beberapa algoritma deteksi, dan kualitas produk dianalisis dan dideteksi dengan menganalisis prinsip dari berbagai sudut.
Jalur perakitan PCB merekomendasikan:
