Detail produk:
|
| Pencetak stensil: | 3250 printer pasta solder semi-otomatis | CHM-551: | 4 kepala 50 pengumpan (nosel ganti otomatis, konveyor PCB otomatis) |
|---|---|---|---|
| T961: | Oven reflow konveyor, 6 zona suhu | jalur TPS: | Garis smt presisi tinggi, mendukung 0201 |
| Komponen: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, dll. | Presisi pemasangan: | (XY)±0.06mm ; (XY)±0,06mm; CPK≥1.0 CPK≥1.0 |
| Ukuran PCB: | 350mm(P)x270mm(W) | Kecepatan Pemasangan: | 11500CPH (optimal) IPC9850:8850cph |
| Cahaya Tinggi: | Garis Produksi SMD Presisi Tinggi,SMD Produksi Baris PCB Membuat Robot,SMT Rangkaian PCB Membuat Robot |
||

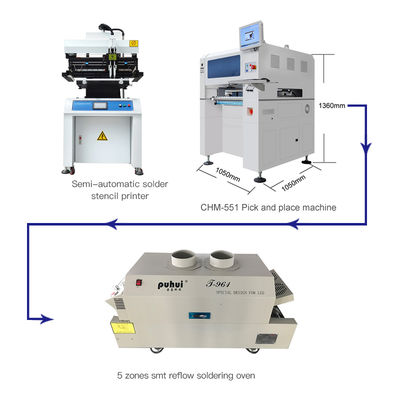

Keakuratan Tinggi &Garis produksi SMT yang ekonomis:
3250 printer stensil semi-otomatis, CHM-551 SMT Chip Mounter, Reflow Oven T961
SMT produksi kecil, konfigurasi tinggi, tes CPK lulus, komponen minimal 0201
1. Stensil Printer 3250 Parameter Teknis
| Model | 3250 |
| Dimensi | 850 x 670 x 1550 mm |
| Ukuran meja | 320x500 mm |
| Ukuran PCB | 250x400 mm |
| Ukuran stensil | 550 x 680 mm |
| Kecepatan pencetakan | 0~8000 ((mm) / Min |
| Ketebalan PCB | 0 ~ 100 mm |
| PCB sedikit menyesuaikan rentang | Bagian depan/sisi +10mm |
| Tegangan | 1PAC220V 50/60HZ |
| Ketinggian meja percetakan | 850 ± 20 mm |
| Keakuratan Ulang | ± 0,01mm |
| Cara penentuan posisi PCB | Di luar/lubang referensi |
| Berat badan | Sekitar. 250Kg |
2. CHM-551SMT Mesin pick dan tempat
| Spesifikasi CHM-551 | |
| Dimensi | 980mm ((L) X 1050mm ((W) X 880mm ((H) |
| Berat badan | 190kg |
| Sumber Daya | AC220V (50Hz,fase tunggal) 1,5kw |
| Pasokan Udara | 0.5MPa ~ 0.7MPa |
| Generasi vakum | Pompa vakum |
| Jumlah kepala pemasangan | 4 |
| Kecepatan pemasangan | 11500CPH (optimal) IPC9850: 8850cph |
| Meningkatnya Keakuratan | (XY) ± 0,06mm; CPK≥1.0 |
| Tinggi komponen | 12 mm |
| Jenis komponen | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, dll. (resistor/kondensator/diode/triode/LED/IC, dll.) |
| Ketebalan PCB | 0.6mm~3.5mm |
| Ukuran PCB | 350mm ((L) x270mm ((W) (standar); 600mm ((L) x350mm ((W) (Fleksibel) |
| Perubahan Nozzle | Perubahan nozel otomatis (bibliotek nozel 13 lubang) |
| Sistem kontrol | Komputer industri bawaan (Windows 7) dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y yang digerakkan oleh servo motor; mengadopsi akselerasi dan perlambatan kurva S yang fleksibel |
| Sistem Transmisi | Sekrup bola + panduan linier |
| Sistem Penganan | 50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan (juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan | Kamera snapshot × 4 (ukuran komponen yang berlaku: 14mm × 14mm); Kamera IC × 1 (ukuran komponen yang berlaku: 25mm × 25mm); Tanda kamera × 2 |
3. T961 Parameter:
| Model | T-961 |
| Jumlah zona pemanasan | atas3/bawah3 |
| Panjang zona pemanasan | 730mm |
| Jenis pemanas | Sirocco tingkat cerdas dan pemanasan inframerah cepat |
| Jumlah zona pendinginan | 1 |
| Lebar maksimum papan PCB | 230 mm |
| Arah operasi | kiri→ kanan |
| Pilihan pengiriman | Transmisi bersih&transmisi rantai |
| Kecepatan sabuk pengangkut | 0-290mm/menit |
| Sumber daya | 220V 50/60Hz |
| Kekuatan puncak | 3.5KW |
| Waktu pemanasan | Sekitar 7 menit. |
| Jangkauan kontrol suhu | Suhu ruangan - 300 |
| Modus kontrol suhu | Kontrol PID dengan loop tertutup |
| Keakuratan kontrol suhu | ± 1 |
| Penyimpangan distribusi suhu PCB | ± 2 |
| Dimensi keseluruhan | 1000 × 466 × 445 mm |
| Berat mesin | 70kg |

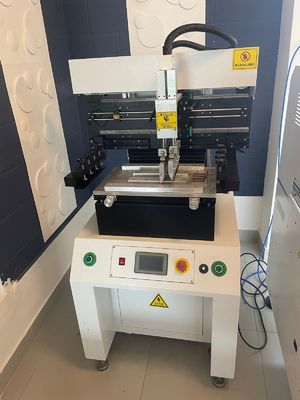

1. Pencetak pasta solder semi-otomatis 3250

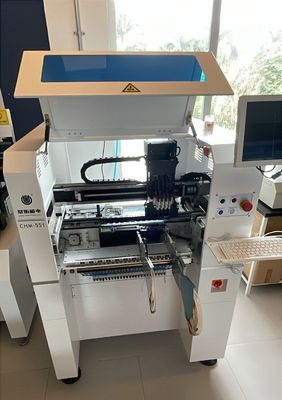

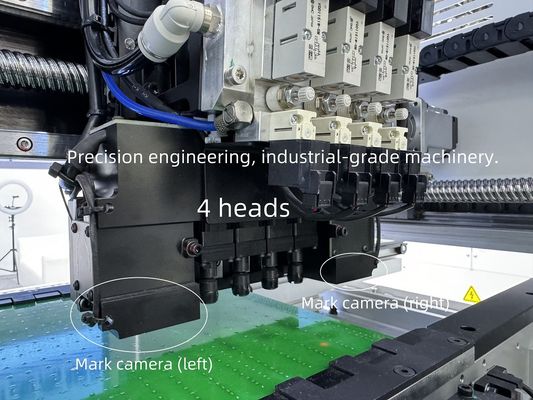

2. CHM-551 empat kepala penuh otomatis SMT pick dan tempat mesin,Menonjolkan:
1. Mendukung tes CPK,CPK≥1.0
2. Perubahan nozzle otomatis (13 set perpustakaan nozzle)
3. Kompensasi termal
4. Pengangkutan PCB otomatis
5. Kecepatan optimal:11500CPH, IPC9850:8850CPH
6. Min 0201 didukung
7.Sekrup bola + panduan linier
8. Servo motor
Sangat tepat untuk IC pitch halus:

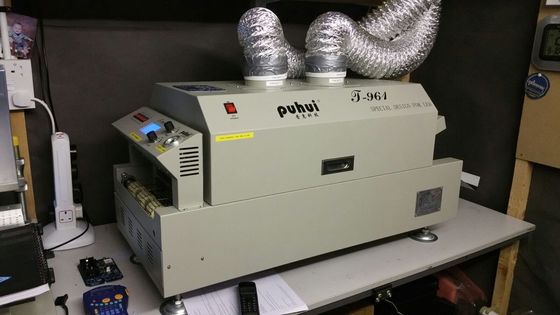

3. T961 oven reflow bebas timbal, ukuran pemanasan yang lebih besar 730x230mm, untuk PCB lapisan ganda:
Kami merekomendasikannya! Silakan beli dengan yakin.
Pasokan pabrik yang sangat tinggi, dengan jaminan kualitas.
Silakan kirim E-mail atau hubungi kami jika Anda memiliki pertanyaan lebih lanjut.
Harap dicatat:
CHM-551 smt pick and place machine hanya perlu menghubungkan sumber udara eksternal yang disiapkan sendiri, tidak perlu hal lain.
Mesin telah melewati QC melewati sebelum kapal keluar.
Kami menyediakan layanan purna jual tepat waktu, setiap mesin 100% diuji dengan baik sebelum pengiriman.
Nikmati dengan mesin pick and place Anda!
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pabrik yang dapat diandalkan pasokan langsung.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Setiap mesin 100% diuji dengan baik sebelum pengiriman.
