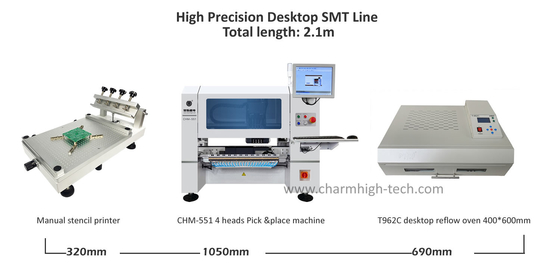

Lini produksi SMT kecil presisi tinggi:
3040 Printer Stencil, CHM-551 Desktop SMT Chip Mounter, Reflow Oven T962C
Untuk produksi batch kecil, perakitan PCB, solusi SMT ekonomi
Bagus untuk memulai bisnis, pendidikan universitas, penelitian...
Konfigurasi tinggi, komponen 0201 minimal didukung, (XY) ± 0,06mm;CPK≥1.0
1. Stensil Printer 3040 Parameter Teknis
| Jenis: |
Manual |
| G.W: |
23kg |
| Luas cetak maksimum: |
250*400 mm |
| Ukuran kemasan: |
L 66cm*W 50cm*H 28cm |
2. CHM-551Mesin pick dan tempat
| Spesifikasi CHM-551 |

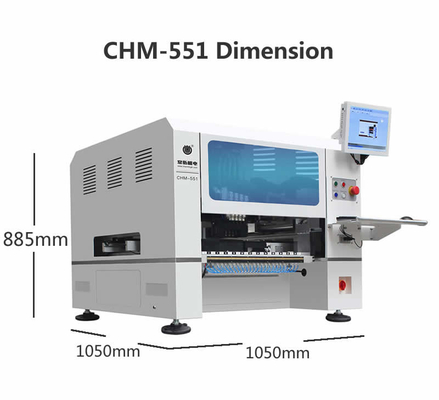

| Dimensi |
1050mm(L) x1050mm(W) x 880mm(H) |
| Berat badan |
210kg |
| Sumber Daya |
AC220V (50Hz,fase tunggal) 1,5kw |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum |
| Jumlah kepala pemasangan |
4 kepala |
| Kecepatan pemasangan |
11500CPH (optimal);IPC9850: 8850cph |
| Meningkatnya Keakuratan |
(XY) ± 0,06mm; CPK≥1.0 |
| Tinggi komponen |
12 mm |
| Jenis komponen |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kondensator/diode/triode/LED/IC, dll.) |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350mm ((L) x270mm ((W) (standar);
600mm ((L) x350mm ((W) (Fleksibel) |
| Perubahan Nozzle |
Perubahan nozel otomatis(13-lubang nozzle perpustakaan) |
| Sistem kontrol |
Komputer industri bawaan (Windows 7)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y yang digerakkan oleh servo motor;
mengadopsi akselerasi dan perlambatan kurva S yang fleksibel
|
| Sistem Transmisi |
Sekrup bola + panduan linier |
| Sistem Penganan |
50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Snapshot camerax4 (ukuran komponen yang berlaku: 14mm×14mm);
IC camerax1 (ukuran komponen yang berlaku: 25mm×25mm);
Tanda kamerax2 |
Daftar Bagian
| Artikel |
Jumlah |
Artikel |
Jumlah |
| Mesin pick dan tempat |
1 |
Pinset |
1 |
| Nozzles |
8 |
Inner Hexagon Spanner |
1 |
| Kotak alat |
1 |
Minyak pelincir |
1 |
| Kartu Jaminan |
1 |
Filter |
4 |
| Panduan Pengguna |
1 |
Konektor cepat |
1 |
| Laporan pengujian |
1 |
Mouse Pad |
1 |
| Sikat |
1 |
Kabel listrik |
1 |
3. Parameter T96C:
Model: T962C
Efektif area soldering maksimum: 400 x 600mm
Daya nominal: 2900W
Rentang suhu: 0°C-280°C
Siklus proses: 1 ~ 8 menit
Tegangan: 110V atau 220V, dua jenis
Frekuensi: 50Hz~60Hz
Ukuran produk: 684x504x225mm
Berat bersih: 25kg
Berat kemasan: 30kg
Charmhigh 4 kepala SMT pick and place mesin CHM-551, baik untuk 0201, BGA, 144 pin IC:
Ini 4 kepala CHM-551 dirancang untuk presisi dan kemudahan penggunaan dalam manufaktur elektronik sementara kecepatannya tidak terlalu tinggi, kecepatan aktual 8850 CPH.mampu menangani komponen 0201 dengan presisi yang luar biasa dan telah lulus pengujian CPK yang ketat.
Desainnya yang kompak sangat cocok untuk pembuatan prototipe dan pengaturan produksi kecil hingga menengah.
Yang merupakan salah satu yang paling maju kecil mount di pasar.
Jika presisi adalah prioritas utama Anda, Charmhigh CHM-551 adalah solusi yang ideal.

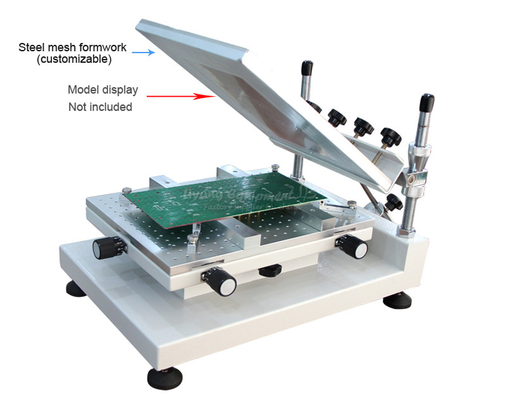

Printer stencil presisi tinggi jenis manual:

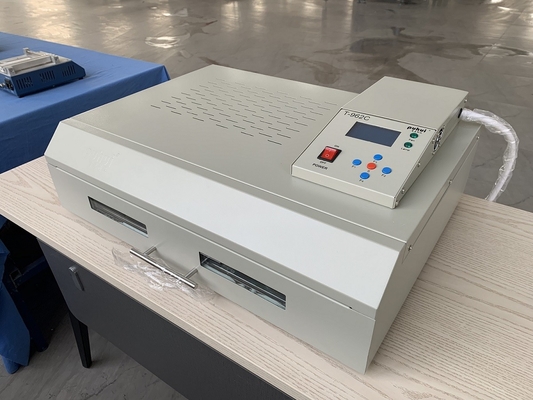

T962C oven reflow tipe laci, dengan ukuran pemanasan besar 400x600mm:
Best kombinasi kecil SMT garis, kami merekomendasikannya! Silakan beli dengan percaya diri.
Pasokan pabrik yang sangat tinggi, dengan jaminan kualitas.
Harap dicatat:
CHM-551 smt pick and place machine hanya perlu menghubungkan sumber udara eksternal yang disiapkan sendiri, tidak perlu hal lain.
Mesin telah melewati QC melewati sebelum kapal keluar.
Kami menyediakan layanan purna jual tepat waktu, setiap mesin 100% diuji dengan baik sebelum pengiriman.
Nikmati dengan mesin pick and place Anda!
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pabrik yang dapat diandalkan pasokan langsung.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Setiap mesin 100% diuji dengan baik sebelum pengiriman.
