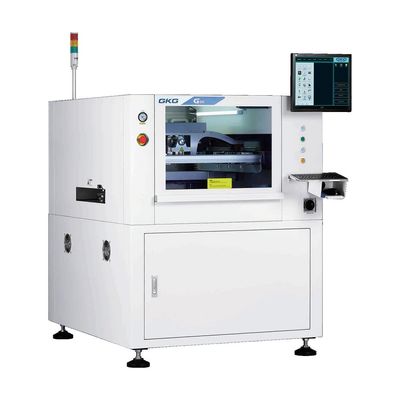

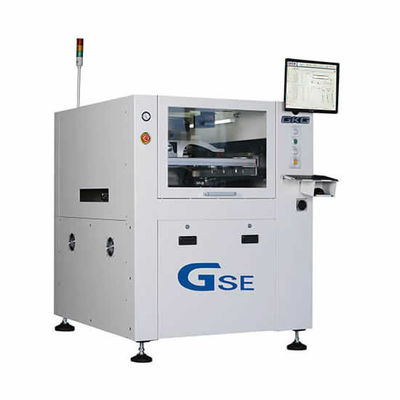

High Precision GKG GSE Full Automatic Solder Paste Printer SMT Stencil Printer Mesin Pencetakan Layar untuk SMT Assembly Line
Deskripsi
Printer stensil otomatis GKG GSE menggunakan lampu cincin seragam dan lampu koaksial dengan kecerahan tinggi, dilengkapi dengan fungsi kecerahan yang dapat disesuaikan.Hal ini memastikan bahwa semua jenis titik tanda dapat secara akurat dikenaliPrinter ini cocok untuk berbagai jenis PCB, termasuk yang berlapis timah, tembaga, emas, semprot timah, dan FPC, terlepas dari warna.
Dengan menggunakan model matematika GKG yang dipatenkan, printer ini menjamin presisi tinggi.pembersihan basahMetode ini dapat digunakan dalam kombinasi atau secara manual jika pelanggan lebih memilih untuk mengurangi waktu pembersihan dan meningkatkan efisiensi produksi.Sistem pengelasan yang baru dirancang memastikan kontak penuh dengan stensil, dan penyerapan vakum yang meningkat secara efektif menghilangkan pasta residual dari mesh, mencapai pembersihan otomatis yang efektif.
Komponen CCD dan sistem pembersih dari GKG GSE solder paste printer dipisahkan.sehingga meningkatkan kecepatan mesin dan akurasiSistem pengikat rangka baja mesh yang sangat mudah beradaptasi printer dapat mencetak bingkai layar dari semua ukuran dan memungkinkan perubahan model yang cepat selama operasi jalur produksi.
Parameter teknis utama mesin cetak pasta solder otomatis GKG GSE:
(1) Keakuratan pencetakan: ± 0,025mm
(2) Kemungkinan diulang: ±0,01mm
(3) Siklus pencetakan: < 7,5 s
(4) Ukuran bingkai layar berkisar dari 420×520mm737×737mm
(5) Ukuran PCB yang dapat dicetak berkisar dari 50×50mm~400×310mm
Charmhigh pabrik produksi video nyata:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| Spesifikasi printer stencil otomatis GKG GSE: |
| Model |
GSE |
| Kerangka stensil |
Ukuran Min |
370*370mm |
| Ukuran maksimal |
737*737mm |
| PCB |
Ukuran Min |
50*50mm |
| Ukuran maksimal |
400*340mm |
| Ketebalan PCB |
0.4 ∼6 mm |
| Kebersihan Bagian Bawah PCB |
15 mm |
| GAP (terputus) |
0 20 mm |
| Ketinggian konveyor |
900 ± 40 mm |
| Arah Conveyor |
L>R, R>L, R>R, L>L (dikendalikan oleh perangkat lunak) |
| Pengaturan Lebar Conveyor |
Mobil |
| Kecepatan konveyor |
1500mm/s ((MAX), Kontrol Program |
| Metode transfer |
Kereta api transportasi satu tahap |
| Antarmuka I/O |
SMEMA |
| Lokasi PCB |
Sistem Dukungan |
pin magnetik, blok pendukung, dan secara manual menyesuaikan platform kerja |
| Sistem penjepit |
di atas dan elastis samping penjepit |
| Tekanan Squeegee |
0 10 kg |
| Kecepatan Cetak |
10 200 mm/s |
| Sistem pembersihan |
Otomatis basah / kering / vakum (3 cara) |
| CCD FOV |
8 x 6 mm |
| Perataan Fiducial |
Mobil |
| Mode Pencetakan |
Pencetakan dengan satu atau dua squeegee |
| Jenis Squeegee |
Squeegee karet/squeegee baja (sudut 45/55/60) |
| Visi |
melihat ke atas/ke bawah sistem, kamera digit, pencocokan posisi geometris |
| Kinerja Mesin |
| Mengulangi Keakuratan Posisi |
± 0,01 mm |
| Keakuratan Pencetakan |
± 0,025 mm |
| Waktu Siklus |
< 8 s |
| (tidak termasuk waktu pencetakan & pembersihan dan kamera) |
| Persyaratan Operasi Mesin |
| Pasokan Udara |
4 6 bar |
| Sumber Daya |
AC, 220 V ± 10%, 50/60 Hz, fase tunggal |
| Konsumsi Daya |
3 kW |
| Suhu operasi |
-20°C~+45°C |
| Kelembaban Operasi |
30 ¢ 60 % |
| Kontrol Printer |
Kontrol PC |
| Dimensi Mesin |
1158 x 1362 x 1463 mm (L x L x H) |
| Sistem Operasi |
Windows XP atau lebih baru |
| Berat mesin |
sekitar 1000 kg |
| Deskripsi spesifik dapat berubah dengan perkembangan teknologi dan kemajuan. |

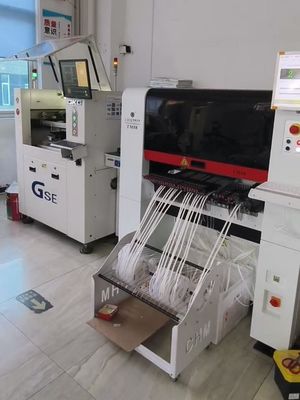

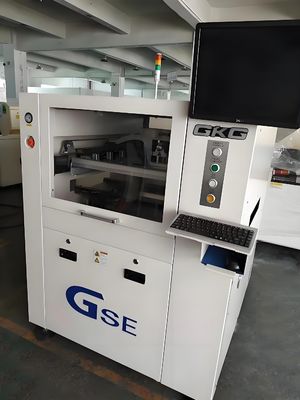

Lokasi pabrik jalur produksi SMT otomatis penuh:
Charmhigh SMT pabrik lini produksi, kami memproduksi PCB setiap hari untuk memastikan stabilitas mesin.
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu per satu. Setiap mesin 100% diuji dengan baik sebelum pengiriman.
