High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB

High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB

Gambar besar :  High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB

Detail produk:
Tempat asal: Cina
Nama merek: Charmhigh
Sertifikasi: CE
Nomor model: lini produksi SMT kecil & menengah chm-551p
Dokumen: Charmhigh CHM-551P - Catalo...og.pdf
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: $15,200~$18,000
Kemasan rincian: Ekspor Kotak Kayu Lapis
Waktu pengiriman: 5-7 Hari Kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 50 per bulan
Kontak

High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB

Deskripsi

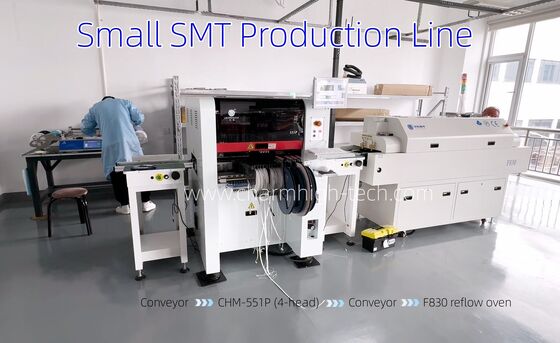

Pencetak pasta solder: Printer stensil semi-otomatis CHM-3250 Pilih dan tempatkan mahcine: Charmhigh chm-551p (4 kepala)
Oven reflow: CHM-F830-PC (4 zona, atas4+bawah4, dengan rel, dengan PC) Mesin lainnya: Konveyor SMT 50/ 60cm
Menyoroti:

Oven reflow SMT untuk perakitan PCB

,

Oven reflow presisi tinggi CHM-551P

,

F830 Oven jalur produksi SMT

High-end 4-head CHM-551P Kompak SMT Produksi Line dengan F830 Reflow Oven
Solusi perakitan PCB lengkap dengan presisi tinggi 4-kepala pick and place mesin dan oven reflow canggih untuk manufaktur PCBA profesional.
Paket Lengkap Termasuk
  • 3250 Pencetak pasta solder semi-otomatis
  • Sistem conveyor SMT
  • CHM-551P Charmhigh 4 kepala pick dan tempat mesin
  • SMT conveyor 50 atau 60cm
  • CHM-F830-PC oven reflow (4 zona suhu atas + 4 zona suhu bawah)
CHM-551P Spesifikasi Mesin Pick and Place
Dimensi 1020mm ((L) × 1180mm ((W) × 1450mm ((H)
Berat badan 556kg
Sumber Daya AC220V (50Hz, fase tunggal) 1,5kW (kekuatan rata-rata 350W)
Pasokan Udara 0.5MPa ~ 0.7MPa
Jumlah kepala pemasangan 4 kepala
Kecepatan pemasangan 14,400 CPH (optimal)
Meningkatnya Keakuratan (XY) ± 0,035mm; CPK≥1.0
Tinggi komponen 12 mm
Jenis komponen 0201/0402/0603 sampai 5050/SOT/SOP/QFP/QFN/BGA, dll.
Resistor/kondensator/diode/triode/LED/IC, dll.
0201 untuk komponen yang lebih besar hingga ukuran 30×30mm
Ketebalan PCB 0.6mm ~ 3.5mm
Ukuran PCB 350mm ((L) × 270mm ((W) (standar)
600mm ((L) × 350mm ((W) (Fleksibel)
Perubahan Nozzle Perubahan nozel otomatis (bibliotek nozel 13 lubang)
Sistem kontrol Sistem Linux dengan monitor, keyboard, dan mouse
Sistem Penggerak Servo motor sumbu X&Y dengan akselerasi/dekelerasi kurva S yang fleksibel
Sistem Transmisi Sekrup bola + panduan linier
Sistem Penganan 50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan
Cocok untuk baki IC dan pengumpan tongkat
Sistem Penglihatan 4 kamera snapshot (komponen hingga 14×14mm)
1 kamera IC (komponen hingga 30×30mm)
2 kamera tanda
CHM-F830-PC Spesifikasi Oven Reflow
Model CHM-F830-PC (kontrol PC, 4 zona atas + 4 zona bawah, lebar 300mm)
Zona Pemanasan 4 atas + 4 bawah
Panjang Pemanasan 1400mm
Zona pendinginan 2
Lebar maksimum PCB Lebar jaring 300mm, rel diatur 200mm
Height Conveyor Mesh 880±20mm
Sistem Transportasi Conveyor mesh + conveyor rel
Kecepatan konveyor 0-2000mm/menit
Sumber Daya 5 kabel 380V 50/60Hz
Kekuatan awal 10kW
Operating Power Sekitar 2,5kW.
Sistem kontrol PC industri + monitor
Waktu pemanasan 15-20 menit
Kisaran suhu Suhu ruangan - 350°C
Kontrol suhu PC industri + Kontrol modul suhu, SSR Driver
Keakuratan Suhu ± 1°C
Kesalahan distribusi suhu ± 3°C
Berat bersih Sekitar 230kg.
Dimensi 2500mm ((L) × 650mm ((W) × 1400mm ((H)
High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB 0

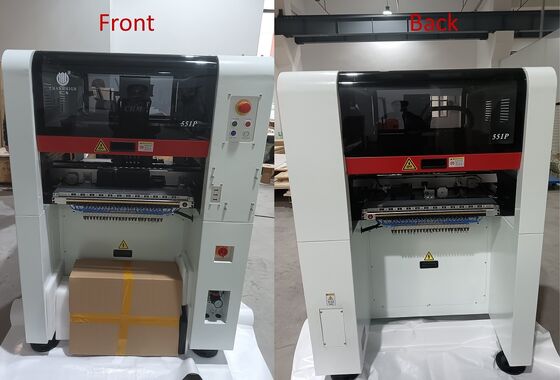

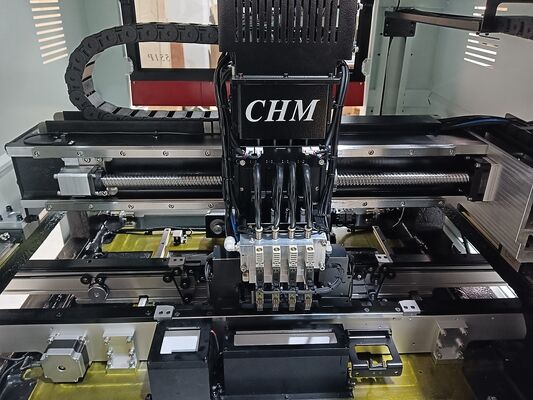

Presisi tinggi 4-kepala CHM-551P dengan Kerangka Cast-Besi
Mendukung komponen 0201 dengan konstruksi besi cor yang kuat untuk stabilitas dan presisi maksimum.
High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB 1

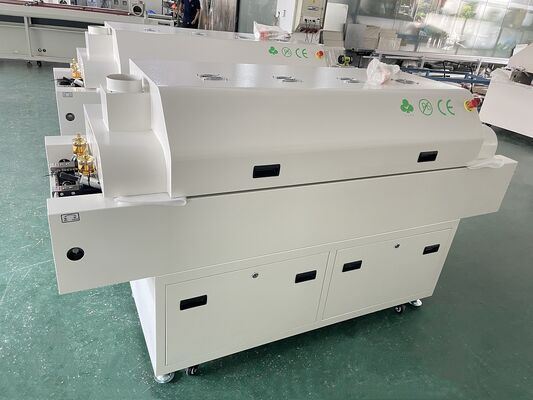

CHM-F830-PC Kompak Reflow Oven
Fitur pengaturan rel otomatis dan kontrol PC untuk profil suhu yang tepat.
High Precision 4-head CHM-551P SMT Production Line dengan 4-zone Reflow Oven untuk perakitan PCB 2
Garansi & Dukungan
Garansi mesin lengkap: 1 tahun dari tanggal pembelian dengan dukungan layanan seumur hidup.
  • Pasokan suku cadang langsung pabrik
  • Dukungan teknis dan pemecahan masalah online
  • Layanan purna jual satu-ke-satu
  • Setiap mesin 100% diuji sebelum pengiriman
Kontak Dukungan Teknis
Kimi Liu
Ponsel/ WhatsApp: +8613510675756
Email: kimi@charmhigh-tech.com
YouTube:@KimiLiuCharmhigh
Untuk informasi lebih lanjut dan demonstrasi video, silakan hubungi kami melalui email.
