Mesin Pick and Place TC06 Ganda Jalur Produksi SMT Sepenuhnya Otomatis

Mesin Pick and Place TC06 Ganda Jalur Produksi SMT Sepenuhnya Otomatis
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
Mesin Pick and Place TC06 Ganda Jalur Produksi SMT Sepenuhnya Otomatis Mesin Pick and Place TC06 Ganda Jalur Produksi SMT Sepenuhnya Otomatis Mesin Pick and Place TC06 Ganda Jalur Produksi SMT Sepenuhnya Otomatis Mesin Pick and Place TC06 Ganda Jalur Produksi SMT Sepenuhnya Otomatis Mesin Pick and Place TC06 Ganda Jalur Produksi SMT Sepenuhnya Otomatis

Gambar besar :  Mesin Pick and Place TC06 Ganda Jalur Produksi SMT Sepenuhnya Otomatis

Detail produk:
Tempat asal: Cina
Nama merek: Charmhigh
Sertifikasi: CE
Nomor model: TC06
Dokumen: Charmhigh TC06 - Catalog.pdf
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Harga: $61200~$75000
Kemasan rincian: Ekspor Kotak Kayu Lapis
Waktu pengiriman: 5-7 Hari Kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 50 per bulan
Kontak

Mesin Pick and Place TC06 Ganda Jalur Produksi SMT Sepenuhnya Otomatis

Deskripsi
Dimensi TC06: 890x1450x1500mm(PxLxT) Berat bersih: 960kg
Kekuatan: AC220V (50 Hz, fase tunggal) Kecepatan Optimal: 27800 CPH
Pengumpan: Dukung 50 pcs NXT Electric Feeder ukuran PCB: 350mm (l) * 300mm (w)
Komponen min dan maks: IC 01005 hingga 36*36mm Tinggi maksimal komponen: 12mm

Mesin Pick and Place Ganda TC06 Jalur Produksi SMT Sepenuhnya Otomatis
Ikhtisar Produk

Jalur perakitan SMT mesin pick and place TC06 ganda kelas atas untuk manufaktur PCBA yang efisien. Tingkatkan manufaktur elektronik Anda dengan jalur produksi SMT sepenuhnya otomatis TC06 ganda kami, menampilkan dua mesin pick and place Charmhigh TC06 6-kepala yang bekerja bersama untuk throughput dan efisiensi maksimum.

Setiap TC06 memberikan kecepatan pemasangan optimal 27.800 CPH dengan akurasi penempatan ±0,03mm dan kemampuan proses CPK≥1,0, memastikan kualitas yang stabil dan berulang untuk perakitan PCB high-mix. (27800CPH+27800CPH=55600CPH).

Jalur SMT lengkap ini mencakup sistem pemasangan ganda 6-kepala dengan pengubah nosel otomatis (perpustakaan nosel 19 lubang), 50 slot pengumpan listrik NXT per mesin, dan sistem visi canggih dengan 6 kamera terbang, 1 kamera IC, dan 2 kamera Mark per unit.

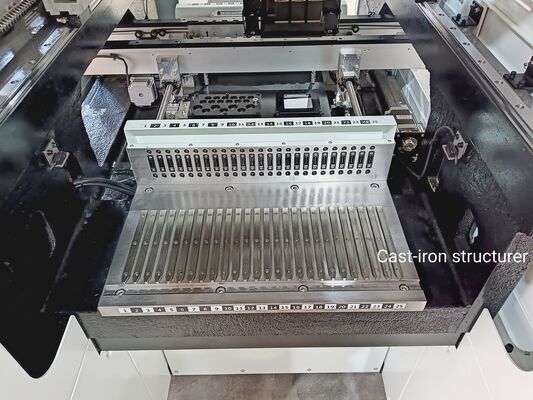

Desain lebar sempit 890mm cocok untuk lift standar dan lantai pabrik yang ringkas, memungkinkan penempatan ganda yang fleksibel tanpa modifikasi fasilitas. Struktur rangka besi cor terintegrasi, kompensasi termal cerdas, dan kalibrasi otomatis memastikan stabilitas presisi jangka panjang, bahkan di lingkungan produksi 24/7.

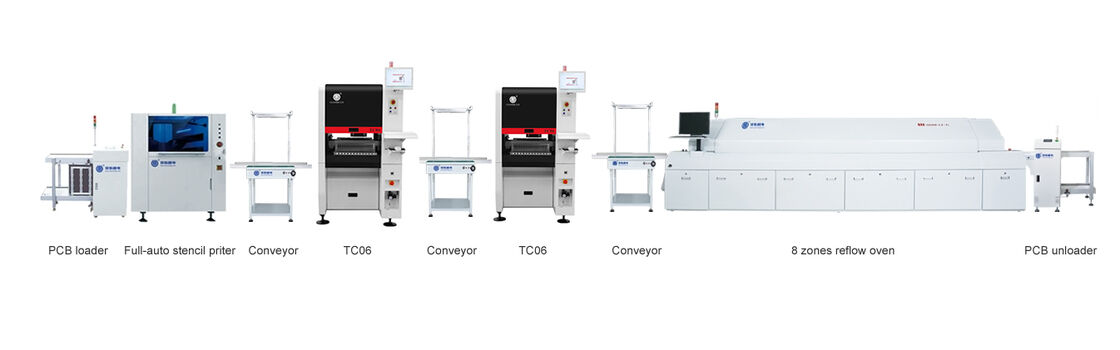

Paket Jalur Produksi
  • Pemuat PCB 250LD
  • Pencetak pasta solder sepenuhnya otomatis E6
  • Konveyor 50cm
  • Mesin pick and place TC06 6-kepala (6-kepala)
  • Konveyor 50cm
  • Mesin pick and place TC06 6-kepala (6-kepala)
  • Konveyor 50cm
  • Oven reflow 8 zona CHM-PC850
  • Pembongkar PCB 250ULD
Spesifikasi Teknis TC06

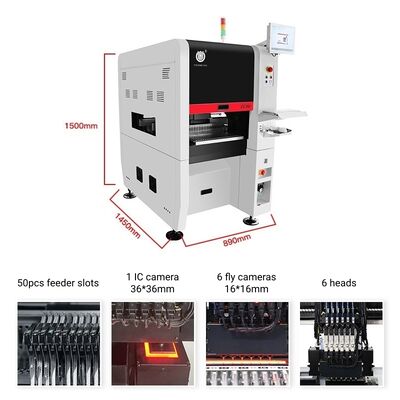

Dimensi 890mm(P) x 1450mm(L) x 1500mm(T)
Berat 960kg (Struktur besi cor)
Catu Daya AC220V (50Hz, fase tunggal), 3kW
Pasokan Udara 0,5MPa ~0,7MPa
Penghasil Vakum Pompa vakum bawaan
Jumlah Kepala Pemasangan 6
Kecepatan Pemasangan 27.800 CPH (optimal)
Akurasi Pemasangan (xy)+30μm, CPK≥1,0
Tinggi Komponen ≤12mm
Rentang Komponen Pengecualian resistor kapasitor, dioda silindris, kapasitor aluminium, SOT, SOP, QFP, QFN, BGA, dll.
Ukuran Komponen 01005 hingga 36*36mm, dan pemasangan komponen yang lebih besar
Ketebalan PCB 0,6mm~3,5mm
Ukuran PCB 350mm(P) x 300mm(L)
Konveyor PCB Konveyor otomatis rel 3 bagian, perangkat pendukung PCB
Perubahan Nosel Perubahan nosel otomatis (perpustakaan nosel 19 lubang)
Sistem Kontrol Komputer industri bawaan (sistem Windows) dilengkapi dengan monitor, keyboard, dan mouse
Sistem Penggerak Sumbu X&Y digerakkan oleh motor servo Panasonic
Sistem Transmisi Sekrup tanah + Pemandu linier
Sistem Pengumpanan Tumpukan pengumpan standar NXT 8mm 50 (juga cocok untuk baki IC dan pengumpan stik)
Sistem Visi Kamera terbang x 6 (ukuran komponen yang berlaku: 16mmx16mm); Kamera IC x 1 (ukuran komponen yang berlaku: 36mmx36mm); Kamera Mark x 2
Spesifikasi Utama
  • Kecepatan Pemasangan: 27.800 CPH (optimal per mesin)
  • Rentang Komponen: 01005 hingga 36×36mm (BGA, QFN, QFP, SOP, LED, resistor, kapasitor)
  • Ukuran PCB: Hingga 350mm × 300mm
  • Ketebalan PCB: 0,6mm - 3,5mm
  • Daya: AC 220V, 3kW per mesin
  • Sistem Penggerak: Motor servo Panasonic dengan sekrup tanah THK dan pemandu linier
Gambar Produk

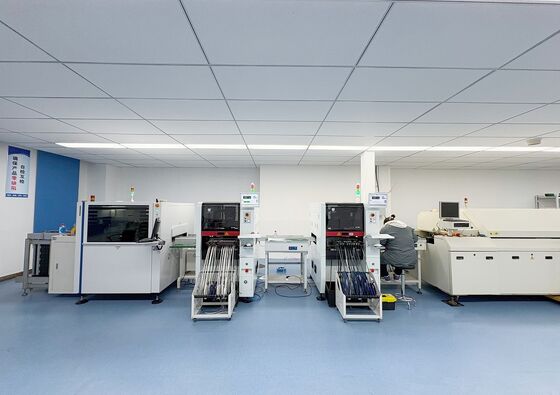

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Layanan & Garansi

Mesin lengkap memiliki masa garansi 1 tahun sejak tanggal pembelian dan layanan seumur hidup. Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan. Kami menyediakan dukungan tanya jawab online dan pemecahan masalah serta layanan saran teknis.

Kami menyediakan layanan purna jual satu lawan satu. Setiap mesin 100% diuji dengan baik sebelum dikirim.

Dukungan Teknis

Kimi Liu: Mob & WhatsApp: +86 135 106 75756

E-mail:kimi@charmhigh-tech.com

Ikuti kami diYouTube

Jika Anda ingin mengetahui informasi lebih lanjut, silakan hubungi kami melalui E-mail. Kami akan merespons Anda pada saat pertama.

Charmhigh, pasokan pabrik yang andal.
