Detail produk:
|
| Kepala: | 6 pcs (dilengkapi dengan penggantian nozzle otomatis (perpustakaan nozzle 19 lubang) | Ukuran PCB maks: | 400mm(L)x350mm(W) |
|---|---|---|---|
| Pengumpan: | Dukungan 50pcs YAMAHA CL Feeder/Pengumpan Listrik | Presisi: | ±60μm CPK≥1.0 (XY) |
| Dimensi: | 1280mm(L)x1190mm(W)x1470mm(H) | Kamera: | 6 buah kamera kecil + 1 kamera besar + 2 kamera mark |
| Tegangan: | AC220V/110v (50Hz, fase tunggal), 2,8kW | Komponen: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, dll. (resistor/kapasitor/dioda/triode/LED/IC, dll.) |
| Menyampaikan PCB: | Pengangkutan otomatis rel 3 bagian | Tinggi Komponen: | maks 12mm |
| Kecepatan Pemasangan: | 17000cph (optimal); IPC9850: 12000CPH | Berat bersih: | 520Kg |
| Menyoroti: | 6 Kepala Mesin SMT Tipe Vertikal,Mesin SMT Ganti Nozzle Otomatis,Peralatan SMT Ganti Nozzle Otomatis |
||
Akurasi Tinggi 6 Kepala Mesin Pick and Place SMT CHM-750
Tipe vertikal, Penggantian Nozzle Otomatis, Motor Servo, Sekrup bola
Model baru yang diperbarui dengan perangkat lunak cerdas
Keterangan:
Ini adalah CHM-750, mesin pick and place dengan akurasi tinggi dan performa bagus yang baru dirilis oleh Charmhigh pada tahun 2021.
CHM-750 ini memiliki 6 kepala dan 50 slot pengumpan, ini mendukung pengumpan elektrik Yamaha dan pengumpan pneumatik dan pengumpan stick dengan komponen tubular, koreksi otomatis untuk mengambil komponen, 6 kepala yang mampu berputar 360 derajat, pemosisian otomatis melalui pengenalan Mark Point untuk akurasi pemasangan yang tinggi, operasi terintegrasi dengan komputer industri bawaan.
CHM-750 Fitur utama:
1. Nomor model: CHM-750
2. Merek: Charmhigh
3. Konfigurasi utama: Tipe vertikal + pengiriman otomatis PCB dengan 3 bagian + 6 Kepala 50 pengumpan + motor servo + pengubah nozzle otomatis + Sekrup bola + rel panduan linier + 9 kamera + perangkat lunak pintar baru
4. Pengumpan: 2 pilihan: Pengumpan listrik Yamaha / pengumpan pneumatik (pengumpan dibeli terpisah)
5. Area PCB maks: 400 * 350mm;Tinggi komponen maks: 12mm
6. Dilengkapi dengan komputer & keyboard & mouse dengan sistem Windows
7. Komponen: 0201, 0402-5050, SOP, QFN, TQFP, BGA... dll.
8. Dimensi: 1280(L)*1190(W)*1470(H)mm, AC220V/110v (50/60Hz)
9. Lead time: 7-10 hari kerja
10. Pengiriman: melalui DHL/melalui udara/laut/menjemput dari pabrik kami langsung/kirim ke gudang China
11. Metode pembayaran: transfer kawat (T/T)
12. Pengepakan: kotak kayu lapis
Spesifikasi CHM-750:
| Ukuran | 1280mm(L)×1190mm(W)×1470mm(H) |
| Berat | 520kg |
| Sumber Daya listrik | AC220V (50Hz, fase tunggal), 2.8kW |
| Pasokan udara | 0,5MPa ~ 0,7MPa |
| Generasi Vakum | Penghasil vakum |
| Kuantitas Kepala Pemasangan | 6 kepala |
| Kecepatan Pemasangan |
17000cph (optimal) IPC9850: 12000CPH |
| Akurasi Pemasangan | ±60μmCPK≥1.0(XY) |
| Tinggi Komponen | 12mm |
| Tipe Komponen |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, dll. (resistor/kapasitor/dioda/triode/LED/IC, dll.) |
| Ketebalan PCB | 0,6 mm ~ 3,5 mm |
| Ukuran PCB | 400mm(L)x350mm(W) |
| Menyampaikan PCB | Pengangkutan otomatis rel 3 bagian |
| Perubahan nosel | Penggantian nozzle otomatis (perpustakaan nozzle 19 lubang) |
| Sistem pengaturan |
Komputer industri bawaan (sistem Windows) dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak | Sumbu X&Y digerakkan oleh motor servo (sumbu Y oleh motor ganda);mengadopsi akselerasi dan deselerasi kurva-S yang fleksibel |
| Sistem transmisi | Sekrup bola + pemandu linier (sumbu Y dengan sekrup ganda) |
| Sistem Pemberian Makan |
50 pcsTumpukan pengumpan pneumatik/listrik standar Yamaha 8mm (juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Snapshot camerax6 (ukuran komponen yang berlaku: 16mmx16mm); IC camerax1 (ukuran komponen yang berlaku: 36mmx36mm); Tandai kamera x 2 |

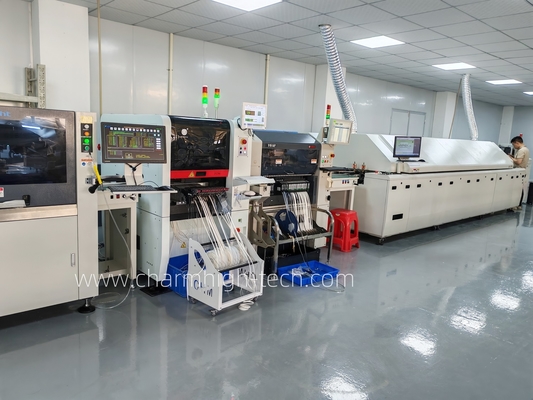

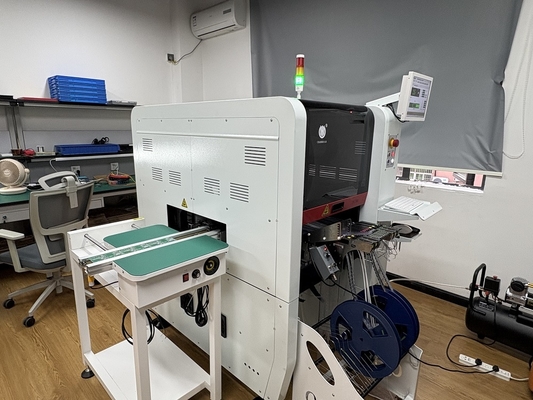

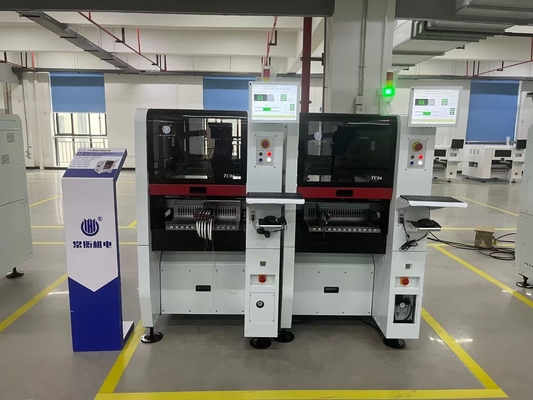

100% foto Nyata:
Setiap sisi 25pcs feeder, total 50pcs tape feeder didukung: (Yamaha electric feeder + pneumatic keduanya cocok)
Pengumpan 8/12/16/24/32mm, pengumpan stick, baki IC didukung, beli secara terpisah.
Perubahan nozzle otomatis: (19 lubang)
6 kepala dengan Samsung Nozel:
Model 6 kepala sempurna yang ditingkatkan, pertanyaan selamat datang.
Menyorot:Perangkat lunak baru yang cerdas + penggantian nozzle otomatis + IPC9850 12000 CPH + accurasiBPK≥1.0 (XY)
Tolong dicatat:
Mesin pick and place sudah lengkap dengan semua aksesori yang termasuk dalam paket, Anda perlu membeli pengumpan secara terpisah dan perlu menyiapkan kompresor dengan pipa diameter luar 10mm (memasok udara untuk pengumpan pneumatik), memasukkan pipa di bagian belakang mesin.
Silakan beli mesin ini dengan percaya diri.
Nikmati dengan mesin pick and place Anda!
Mengapa memilih Charmhigh?
1. Desain profesional dan menghemat ruang.
2. Operasi ramah pengguna, tidak perlu insinyur SMT profesional, perangkat level pemula
3. Satu mesin - Pengoperasian terintegrasi, tidak perlu pompa tambahan atau PC atau fasilitas pendukung lainnya.
4. Hemat biaya, kurangi biaya untuk memiliki lini produksi SMT otomatis penuh profesional.
5. Sangat nyaman untuk mengganti penggantian mesin, mudah diperbaiki sendiri.
6. Ekspres internasional dengan layanan door to door, pengiriman 6-8 hari kerja.
7. Khusus untuk penelitian dan pengembangan laboratorium, untuk melindungi desain dan paten Anda sendiri.
8. Satu mesin sama dengan 5 staf penyolderan, jauh lebih efisien daripada pekerjaan manual, mudah dikelola dan hemat biaya.Baik untuk produksi batch kecil.
9. Charmhigh Apakah pasokan pabrik, semua bagian mesin kami diteliti dan diproduksi sendiri.Suku cadang after-service tidak pernah berhenti.
10. Charmhigh adalah produsen profesional mesin SMT Pick and Place sejak, p&p pertama dirilis pada tahun 2011. Semua perangkat lunak diteliti sendiri, memberikan layanan purna jual yang baik.
Layanan & Garansi:
Mesin lengkap memiliki masa garansi 1 tahun sejak pembelian dan servis seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q/A online dan dukungan pemecahan masalah dan layanan saran teknis.
Kami menyediakan layanan purna jual satu ke satu.Setiap mesin 100% diuji dengan baik sebelum dikirim keluar.
