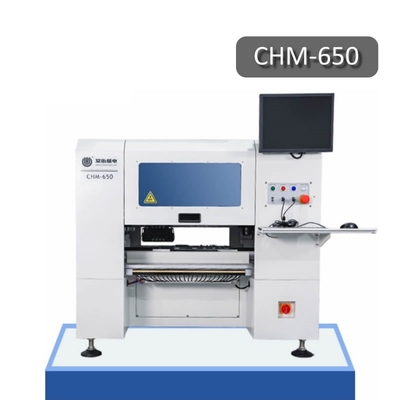

Dukungan presisi tinggi 0201 CPK≥1.0 Konveyor PCB Otomatis Penuh
Mesin Pick and Place SMT meja kecil 4 Kepala 50 Pengumpan CHM-650
Penggantian Nozzle Otomatis, hemat ruang, lulus CE
Deskripsi:
Charmhigh CHM-650 adalah mesin pick and place SMT otomatis penuh yang canggih yang dirancang untuk penempatan komponen presisi tinggi tetapi hemat ruang. Ideal untuk manufaktur skala kecil hingga menengah, model ini menggabungkan sistem penglihatan canggih, desain modular, dan kontrol yang mudah digunakan untuk merampingkan alur kerja produksi Anda.
Mesin Pick and Place CHM-650 dicirikan oleh 50 tumpukan pengumpan, 4 kepala yang mampu berputar 360 derajat, dukungan untuk pengumpan pneumatik Yamaha, pengumpan stik dengan komponen tubular, koreksi otomatis untuk memilih komponen, pengoperasian terintegrasi dengan komputer industri internal.
| Spesifikasi CHM-650 |
| Dimensi |
1280mm(P)x1190mm(L)x1050mm(T) |
| Berat bersih |
310kg |
| Daya Suplai |
AC220V (50Hz, 1 fase), 2.1kW |
| Suplai Udara |
0.5MPa ~ 0.7MPa |
| Pembangkitan Vakum |
Generator vakum |
| Kepala Pemasangan |
4 Kepala |
| Kecepatan Pemasangan |
9000cph(optimal) |
| Akurasi Pemasangan |
(XY) ±0.05mm; CPK≥1.0 |
| Akurasi Kontrol |
5μm |
| Tinggi Komponen |
12mm |
| Jenis Komponen |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kapasitor/dioda/trioda/LED/IC, dll.)
|
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
400mm(P)x350mm(L) |
| Pengangkutan PCB |
Pengangkutan otomatis rel 3 bagian |
| Penggantian Nozzle |
Penggantian nozzle otomatis (perpustakaan nozzle 19 lubang) |
| Sistem Kontrol |
Komputer industri internal (sistem Windows)
dilengkapi dengan monitor, keyboard, dan mouse
|
| Sistem Penggerak |
Sumbu X&Y digerakkan oleh motor servo; mengadopsi percepatan dan perlambatan kurva-S yang fleksibel |
| Sistem Transmisi |
Sekrup bola + pemandu linier |
| Sistem Pemberian Makan |
50 slot pengumpan pneumatik/listrik standar Yamaha 8mm
(juga cocok untuk baki IC dan pengumpan stik)
|
| Sistem Penglihatan |
Kamera snapshotx4 (ukuran komponen yang berlaku: 16mmx16mm);
Kamera ICx1 (ukuran komponen yang berlaku: 36mmx36mm);
Kamera Markx2
|
Fitur utama CHM-650:
1. Nomor model: CHM-650
2. Merek: Charmhigh
3. Konfigurasi utama: Tipe desktop + pengiriman otomatis PCB + 4 Kepala 50 pengumpan + motor servo Panasonic + pengubah nozzle otomatis + Sekrup bola + rel pemandu linier + 7 kamera + perangkat lunak pintar baru
4. Pengumpan: 2 opsi: Pengumpan listrik Yamaha / pengumpan pneumatik (pengumpan dibeli secara terpisah)
5. Area PCB maks: 400*350mm ; Tinggi komponen maks : 12mm
6. Dilengkapi dengan komputer & keyboard & mouse dengan sistem Windows
7. Komponen: 0201, 0402-5050, SOP, QFN, TQFP, BGA... dll.
8. Dimensi: 1280(P)*1190(L)*1050(T)mm, AC220V(50Hz)
9. Waktu tunggu: 7-10 hari kerja
10. Pengiriman: melalui DHL/ melalui udara / melalui laut / ambil dari pabrik kami secara langsung / kirim ke gudang China
11. Metode pembayaran: transfer bank (T/T)

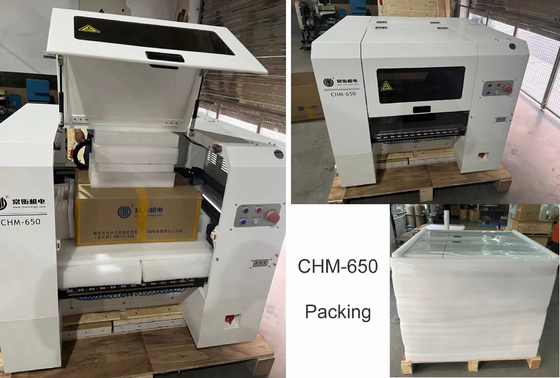

12. Pengepakan: kotak kayu lapis
Video kerja YouTube:
CHM-650 memasang 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Pemasangan campuran CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Video kerja CHM-650 dari pelanggan Bulgaria:
https://www.youtube.com/watch?v=50mu2rlPrrc
Foto nyata dari robot pick and place 4 kepala CHM-650 di pabrik:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
Masing-masing sisi 25pcs pengumpan, total 50pcs pengumpan pita didukung: (Pengumpan listrik Yamaha + pneumatik keduanya cocok)
Pengumpan 8/12/16/24/32mm, pengumpan stik, baki IC didukung, dibeli secara terpisah.
4 kepala dengan Nozzle Samsung:
CharmHigh, merek China teratas, produsen yang andal.

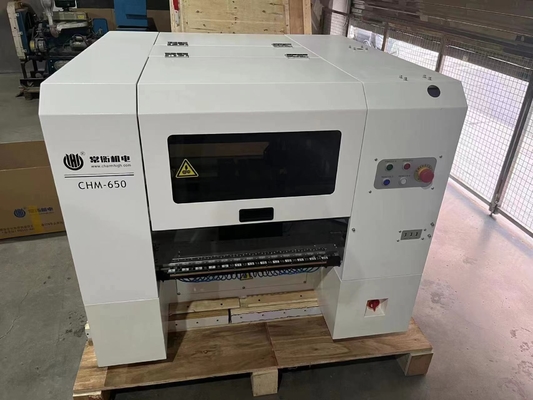

100% Foto Asli: (gambar dari pelanggan)
Harap dicatat:
Mesin pick and place adalah set lengkap dengan semua aksesori yang termasuk dalam paket, Anda perlu membeli pengumpan secara terpisah dan perlu menyiapkan kompresor dengan pipa berdiameter luar 10mm (menyediakan udara untuk pengumpan, ANC, penahan PCB...), memasukkan pipa di bagian belakang mesin.
Silakan beli mesin ini dengan percaya diri. Nikmati dengan mesin pick and place Anda!
Mengapa memilih Charmhigh?
1. Desain profesional dan hemat ruang.
2. Pengoperasian yang mudah digunakan, tidak perlu insinyur SMT profesional, perangkat tingkat pemula
3. Satu mesin - Pengoperasian terintegrasi, tidak perlu pompa tambahan atau PC atau fasilitas pendukung apa pun.
4. Hemat biaya, kurangi biaya untuk memiliki lini produksi SMT otomatis penuh profesional.
5. Sangat nyaman untuk mengganti penggantian mesin, mudah diperbaiki sendiri.
6. Ekspres internasional dengan layanan door to door, pengiriman 6-8 hari kerja.
7. Khusus untuk penelitian dan pengembangan laboratorium, untuk melindungi desain dan paten Anda sendiri.
8. Satu mesin sama dengan 5 staf penyolderan, jauh lebih efisien daripada pekerjaan manual, mudah dikelola dan hemat biaya. Baik untuk produksi batch kecil.
9. Charmhigh Adalah pasokan pabrik, semua bagian mesin kami diteliti dan diproduksi oleh kami sendiri. Suku cadang purna jual tidak pernah berhenti.
10. Charmhigh adalah produsen profesional mesin Pick and Place SMT sejak, p&p pertama dirilis pada tahun 2011. Semua perangkat lunak diteliti oleh kami sendiri, memberikan layanan purna jual yang baik.
Layanan & Garansi:
Mesin lengkap memiliki masa garansi 1 tahun sejak waktu pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan layanan dukungan Q/A dan pemecahan masalah online dan layanan saran teknis.
Kami menyediakan layanan purna jual satu lawan satu. Setiap mesin 100% diuji dengan baik sebelum dikirim.
