Mesin pick and place ini kompak dan menggemaskan, namun sangat kuat.
Desain yang sempitHigh Precision TC06 Module SMT Pick and Place Mesin6 Kepala 50 feeders, Dukungan 01005CPK > 1.0

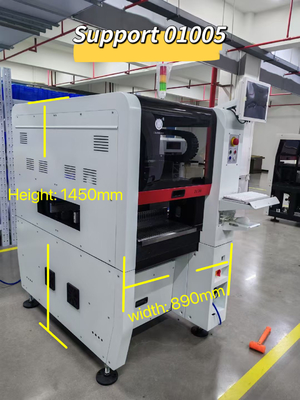

Lebar 89cm, cocok untuk sebagian besar pintu kantor dan lift!
Parameter TC06 Charmhigh:
| Dimensi |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| Berat badan |
900kg |
| Sumber Daya |
AC220V (50Hz, fase tunggal), 3kW |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum bawaan |
| Jumlah kepala pemasangan |
6 |
| Kecepatan pemasangan |
27800cph (optimal) |
| Meningkatnya Keakuratan |
± 0,04mm CPK≥1.0 |
| Tinggi komponen |
≤ 12mm |
| Jenis komponen |
Pengecualian kapasitor resistor, dioda silinder, aluminium
Kondensator, SOT, SOP, QFP, QFN, BGA, dll. |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350 mm ((L) x 300 mm ((W) |
| Pengangkutan PCB |
Pengangkutan otomatis 3-bagian rel, perangkat pendukung PCB |
| Perubahan Nozzle |
Perubahan nozel otomatis (perpustakaan nozel 19 lubang) |
| Sistem kontrol |
Komputer industri bawaan (sistem Windows)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y didorong olehMotor servo Panasonic
|
| Sistem Transmisi |
Sekrup pengantar + Panduan linier |
| Sistem Penganan |
50 NXT 8mm standar feeders tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Kamera terbang x 6 (ukuran komponen yang berlaku: 16mmx16mm);
Kamera IC x 1 (ukuran komponen yang berlaku: 36mmx36mm);
Tanda kamera x 2 |
1Nomor model: TC06
2Merek: Charmhigh
3Konfigurasi utama:Full automatic in-line + PCB auto delivery + 6 Heads 50 feeder + (xy) ± 0.04mm CPK>1.0 + sumbu X & Y didorong oleh motor servo Panasonic + penukar nozzle otomatis + 9 kamera + Sekrup tanah & Panduan linier +Kompensasi termal + kecepatan optimal: 27800CPH
4. Feeder: Fuji Electric feeder (beli secara terpisah)
5Area PCB:350mm ((L) * 300mm ((W)
6. Datang dengan komputer & keyboard & mouse dengan sistem Windows
7Komponen: 01005/ 0201/ 0402 / 0603-5050/ dioda/ trioda/ SOP/ QFP/ QFN/ BGA/ LED... hingga IC maksimum 36*36mm
8Dimensi: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, fase tunggal)
9Waktu pengiriman: 5-7 hari kerja
10. Pengiriman: melalui laut / mengambil dari pabrik kami langsung / mengirim ke gudang Cina
11Metode pembayaran: transfer bank (T/T)
12Pengemasan: kotak kayu lapis
Charmhigh saluran YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Daftar bagian:
| Artikel |
Jumlah |
Artikel |
Jumlah |
| TC06 Mesin pick and place |
1 |
Minyak pelincir |
1 |
| Nozzles |
8 |
Filter |
4 |
| Kotak alat |
1 |
Konektor cepat |
1 |
| Kartu Jaminan |
1 |
Mouse Pad |
2 |
| Panduan Pengguna |
1 |
Kabel listrik |
2 |
| Laporan pengujian |
1 |
Keyboard |
1 |
| Sikat |
1 |
Mouse Pad |
1 |
| Pinset |
1 |
LCD |
1 |

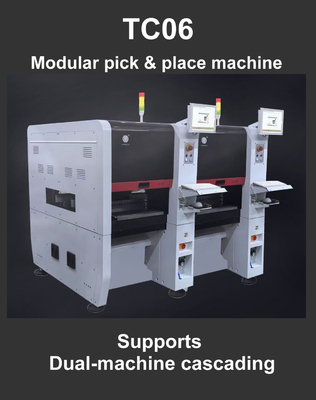

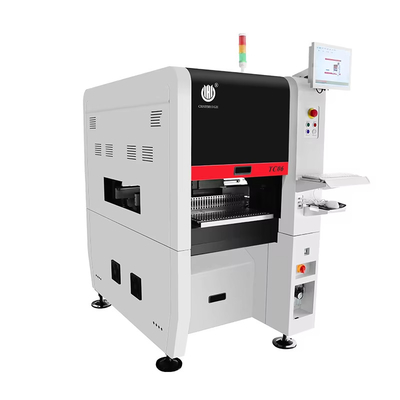

Charmhigh TC06, 6-kepala 50 feeder: (lebar 890mm)
Besi cor terintegrasi, struktur sinar-X yang sangat kuat.
Keuntungan TC06:
- Mendukung CPK adalah kunci penting untuk memilih mesin pick and place, membuat proses produksi SMT lebih stabil.
-ANC: Perubahan nozzle otomatis, nozzle dapat dialokasikan secara otomatis sesuai dengan komponen, membuat produksi SMT lebih cerdas dan lebih efisien.
-Kepala pemasangan universal presisi tinggi: satu mesin dapat memenuhi kebutuhan pemasangan berbagai komponen dengan stabilitas tinggi
- Struktur dasar besi cor, mesin pick and place berjalan lancar pada kecepatan tinggi, lebih baik dari marmer.
-Axis X & Y yang didorong oleh servo motor Panasonic memastikan stabilitas jangka panjang dan presisi mesin.
Solusi titik nyeri khusus mesin: "Mengganti nozel membuat tim saya gila"
Auto-Nozzle Changer menangani 6 jenis dalam 30 detik.
Solusi titik nyeri khusus mesin: "Lifter bengkel kami terlalu kecil"

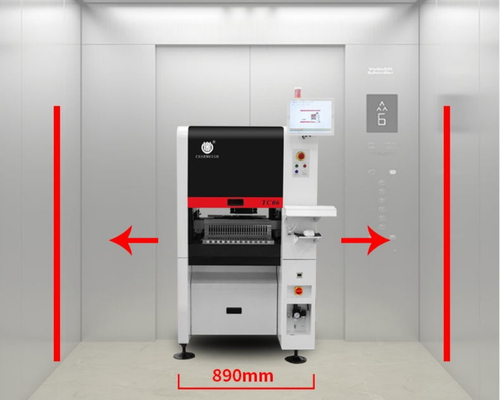

890mm Slim Body cocok dengan lift standar ̇ tidak perlu dibongkar!
Solusi titik nyeri khusus mesin:
" Panas musim panas merusak akurasi penempatan "
Smart Thermal Kompensasi menjaga ± 0.01mm sepanjang hari.
Solusi titik nyeri khusus mesin:
"Perataan pengumpan memakan waktu produksi"
Laser Auto-Kalibrasi ¢ mengatur 50 feeders dalam 5 menit.
Solusi titik nyeri khusus mesin:
"Sementara yang lain gemetar, kami tetap stabil: stabilitas dua-motor untuk penempatan kecepatan tinggi yang sempurna".
"Akhirnya sebuah mesin yang tidak bergetar dari chip kecil ketika buru-buru pesanan".
Solusi titik nyeri khusus mesin:"Setup komponen baru membutuhkan waktu berjam-jam"
Perpustakaan Komponen Umum yang Diisi Sebelumnya menyeret dan lepas untuk memulai.
Solusi titik nyeri khusus mesin:Waktu mesin mati membunuh tenggat waktu kami "
TC06 bekerja seperti 3 mesin ¢ 24/7 keandalan.
Solusi titik nyeri khusus mesin:"Pelatihan operator baru membutuhkan waktu berbulan-bulan"
Antarmuka yang sederhana, siapa pun bisa menjalankannya dalam waktu 1 jam.
Sampel pemasangan:
Pemasok langsung pabrik Charmhigh:
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
