Cute tapi kuat! struktur sinar-X yang sangat kuat.
Desain yang sempitHigh Precision TC06 Module SMT Pick and Place Mesin6 Kepala 50 feeders, Dukungan 01005 CPK > 1.0
Lebar 89cm, cocok untuk sebagian besar pintu kantor dan lift!
Mesin pembuatan PCB, jalur perakitan PCB otomatis, merek top Chiense Charmhigh
1Nomor model: TC06
2Merek: Charmhigh
3Konfigurasi utama:Full automatic in-line + PCB auto delivery + 6 Heads 50 feeder + (xy) ± 0.04mm CPK>1.0 + sumbu X & Y didorong oleh motor servo Panasonic + penukar nozzle otomatis + 9 kamera + Sekrup tanah & Panduan linier +Kompensasi termal + kecepatan optimal: 27800CPH
4. Feeder: Fuji Electric feeder (beli secara terpisah)
5Area PCB:350mm ((L) * 300mm ((W)
6. Datang dengan komputer & keyboard & mouse dengan sistem Windows
7Komponen: 01005/ 0201/ 0402 / 0603-5050/ dioda/ trioda/ SOP/ QFP/ QFN/ BGA/ LED... hingga IC maksimum 36*36mm
8Dimensi: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, fase tunggal); Berat bersih: 910kg
9Waktu pengiriman: 5-7 hari kerja
10. Pengiriman: melalui laut / mengambil dari pabrik kami langsung / mengirim ke gudang Cina
11Metode pembayaran: transfer bank (T/T)
12Pengemasan: kotak kayu lapis
Charmhigh saluran YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Parameter TC06 Charmhigh:
| Dimensi |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| Berat badan |
900kg |
| Sumber Daya |
AC220V (50Hz, fase tunggal), 3kW |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum bawaan |
| Jumlah kepala pemasangan |
6 |
| Kecepatan pemasangan |
27800cph (optimal) |
| Meningkatnya Keakuratan |
± 0,04mm CPK≥1.0 |
| Tinggi komponen |
≤ 12mm |
| Jenis komponen |
Pengecualian kapasitor resistor, dioda silinder, aluminium
Kondensator, SOT, SOP, QFP, QFN, BGA, dll. |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350 mm ((L) x 300 mm ((W) |
| Pengangkutan PCB |
Pengangkutan otomatis 3-bagian rel, perangkat pendukung PCB |
| Perubahan Nozzle |
Perubahan nozel otomatis (perpustakaan nozel 19 lubang) |
| Sistem kontrol |
Komputer industri bawaan (sistem Windows)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y didorong olehMotor servo Panasonic
|
| Sistem Transmisi |
Sekrup pengantar + Panduan linier |
| Sistem Penganan |
50 NXT 8mm standar feeders tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Kamera terbang x 6 (ukuran komponen yang berlaku: 16mmx16mm);
Kamera IC x 1 (ukuran komponen yang berlaku: 36mmx36mm);
Tanda kamera x 2 |
Daftar bagian:
| Artikel |
Jumlah |
Artikel |
Jumlah |
| TC06 Mesin pick and place |
1 |
Minyak pelincir |
1 |
| Nozzles |
8 |
Filter |
4 |
| Kotak alat |
1 |
Konektor cepat |
1 |
| Kartu Jaminan |
1 |
Mouse Pad |
2 |
| Panduan Pengguna |
1 |
Kabel listrik |
2 |
| Laporan pengujian |
1 |
Keyboard |
1 |
| Sikat |
1 |
Mouse Pad |
1 |
| Pinset |
1 |
LCD |
1 |

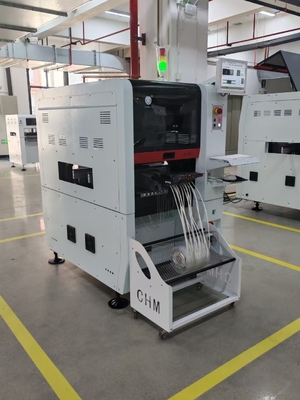

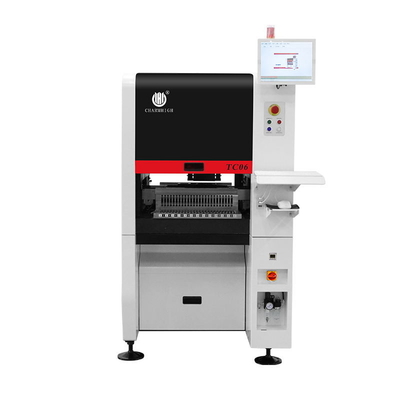

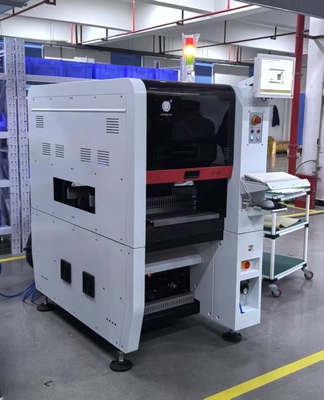

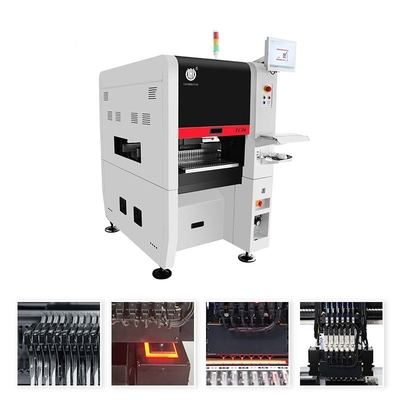

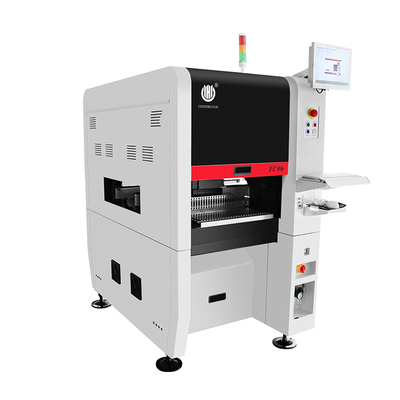

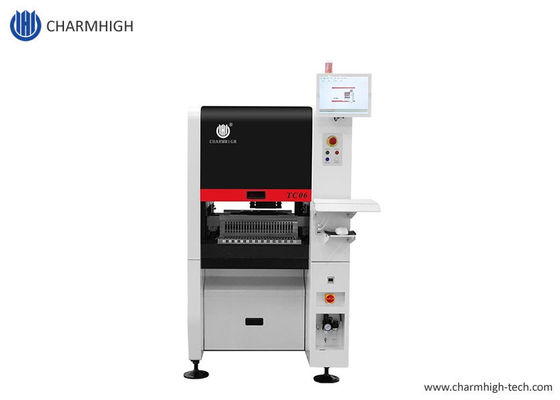

Charmhigh TC06, 6-kepala 50 feeder:
Mesin pick and place ini kompak dan menggemaskan, namun sangat kuat.
Keuntungan TC06:
- Mendukung CPK adalah kunci penting untuk memilih mesin pick and place, membuat proses produksi SMT lebih stabil.
-ANC: Perubahan nozzle otomatis, nozzle dapat dialokasikan secara otomatis sesuai dengan komponen, membuat produksi SMT lebih cerdas dan lebih efisien.
-Kepala pemasangan universal presisi tinggi: satu mesin dapat memenuhi kebutuhan pemasangan berbagai komponen dengan stabilitas tinggi
- Struktur dasar besi cor, mesin pick and place berjalan lancar pada kecepatan tinggi, lebih baik dari marmer.
-Axis X & Y yang didorong oleh servo motor Panasonic memastikan stabilitas jangka panjang dan presisi mesin.
Charmhigh TC06: deteksi CPK lulus,TC06:CPK≥1.0, Dukungan 01005,model presisi tinggi:
Apa itu deteksi CPK?
CPK mengacu pada indeks kemampuan proses, ini adalah ukuran seberapa konsisten dan akurat mesin pick-and-place dalam produksinya,Jika CPK tinggi, itu berarti mesin sangat baik dalam menempatkan komponen tepat di tempat yang mereka butuhkan.dan mungkin ada lebih banyak kesalahan dalam proses perakitanAku.T memberi tahu kita seberapa stabil kualitas mesin selama pembuatan.
CPK < 1: Kurang
1 ≤ CPK < 1.33: normal
CPK ≥ 1.33: sangat baik
Singkatnya: CPK adalah ukuran seberapa konsisten dan akurat mesin pick-and-place dalam produksinya. Pada dasarnya, ini memberi tahu kita seberapa stabil kualitas mesin selama pembuatan.
Sampel pemasangan:
Bagaimana memilih nozel?
Pemasok langsung pabrik Charmhigh:
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
