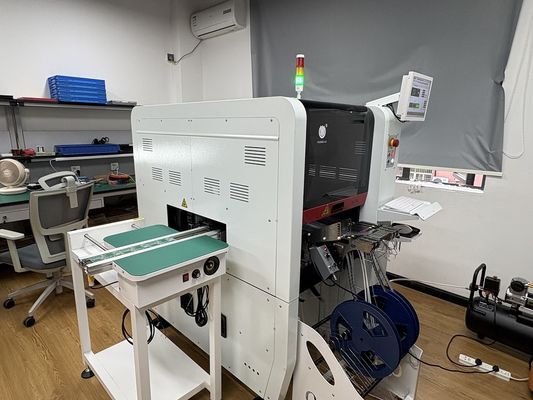

Mesin pick and place ini ringkas dan menggemaskan, namun sangat bertenaga.
Desain SempitMesin Pick and Place SMT Modul TC06 Presisi Tinggi6 Kepala 50 pengumpan, Mendukung 01005 CPK>1.0
Lebar 89cm, cocok untuk sebagian besar pintu kantor dan lift!
Parameter Charmhigh TC06:
| Dimensi |
890mm(P)x1450mm(L)x1500mm(T)
|
| Berat |
900kg |
| Catu Daya |
AC220V (50Hz, fase tunggal), 3kW |
| Suplai Udara |
0.5MPa ~0.7MPa |
| Pembangkitan Vakum |
Pompa vakum internal |
| Kuantitas Kepala Pemasangan |
6 |
| Kecepatan Pemasangan |
27800cph (optimal) |
| Akurasi Pemasangan |
(xy)+30μm, CPK≥1.0 |
| Tinggi Komponen |
≤12mm |
|
Jenis Komponen & Rentang Komponen
|
-Pengecualian resistor kapasitor, dioda silinder, aluminium
kapasitor, SOT, SOP, QFP, QFN, BGA, dll.
-Ukuran inci 01005 hingga 36*36mm, dan pemasangan komponen yang lebih besar
|
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350mm(P)x300mm(L) |
| Pengangkutan PCB |
Pengangkutan otomatis rel 3 bagian, perangkat pendukung PCB |
| Penggantian Nozzle |
Penggantian nozzle otomatis (perpustakaan nozzle 19 lubang) |
| Sistem Kontrol |
Komputer industri internal (sistem Windows)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
Sumbu X&Y digerakkan oleh Motor servo Panasonic
|
| Sistem Transmisi |
Sekrup pembumian + Panduan linier |
| Sistem Pengumpanan |
50 tumpukan pengumpan standar NXT 8mm
(juga cocok untuk baki IC dan pengumpan stik) |
| Sistem Visi |
Kamera terbang x 6 (ukuran komponen yang berlaku: 16mmx16mm);
Kamera IC x 1 (ukuran komponen yang berlaku: 36mmx36mm);
Kamera penanda x 2 |
1. Nomor model: TC06
2. Merek: Charmhigh
3. Konfigurasi utama: In-line otomatis penuh + pengiriman otomatis PCB + 6 Kepala 50 pengumpan + (xy)+30μm, CPK>1.0 + Sumbu X&Y digerakkan oleh motor servo Panasonic + pengganti nozzle otomatis + 9 kamera + Sekrup ground & Panduan Linier + Kompensasi Termal + Kecepatan optimal: 27800CPH
4. Pengumpan: Pengumpan Listrik Fuji (beli terpisah)
5. Area PCB: 350mm(P) * 300mm(L)
6. Dilengkapi dengan komputer & keyboard & mouse dengan sistem Windows
7. Komponen: 01005/ 0201/ 0402 / 0603-5050/ dioda/ trioda/ SOP/ QFP/ QFN/ BGA/ LED... hingga IC 36*36mm maks
8. Dimensi: 890 (P) * 1450 (L) * 1500 (T) mm, AC220V (50hz, fase tunggal )
9. Waktu tunggu: 5-7 hari kerja
10. Pengiriman: melalui laut / ambil dari pabrik kami secara langsung / kirim ke gudang China
11. Metode pembayaran: transfer bank (T/T)
12. Pengepakan: kotak kayu lapis
Saluran YouTube Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Video kerja TC06, pemasangan 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Daftar bagian:
| Item |
Kuantitas |
Item |
Kuantitas |
| Mesin Pick and place TC06 |
1 |
Minyak pelumas |
1 |
| Nozzle |
8 |
Filter |
4 |
| Kotak alat |
1 |
Konektor cepat |
1 |
| Kartu Garansi |
1 |
Alas Mouse |
2 |
| Panduan Pengguna |
1 |
Kabel Daya |
2 |
| Laporan Uji |
1 |
Keyboard |
1 |
| Sikat |
1 |
Alas Mouse |
1 |
| Pinset |
1 |
LCD |
1 |
Charmhigh TC06, 6-kepala 50-pengumpan: (lebar 890mm)
Pengecoran terintegrasi besi cor, struktur balok-X ultra-kuat.
Keunggulan TC06:
-Mendukung CPK adalah kunci penting untuk memilih mesin pick and place, membuat proses produksi SMT lebih stabil.
-ANC: Penggantian nozzle otomatis, nozzle dapat dialokasikan secara otomatis sesuai dengan komponen, membuat produksi SMT lebih cerdas dan lebih efisien.
-Kepala pemasangan universal presisi tinggi: satu mesin dapat memenuhi kebutuhan pemasangan berbagai komponen dengan stabilitas tinggi
-Struktur dasar besi cor, mesin pick and place berjalan lancar pada kecepatan tinggi, lebih baik daripada marmer.
-Sumbu X&Y yang digerakkan oleh motor servo Panasonic memastikan stabilitas dan presisi jangka panjang mesin.
Solusi titik nyeri khusus mesin: "Mengganti nozzle membuat tim saya gila"
Pengganti Auto-Nozzle menangani 6 jenis dalam 30 detik.
Solusi titik nyeri khusus mesin: "Lift bengkel kami terlalu kecil"
Bodi Ramping 890mm cocok untuk lift standar – tidak perlu pembongkaran!
Solusi titik nyeri khusus mesin:
"Panas musim panas merusak akurasi penempatan"
Kompensasi Termal Cerdas menjaga ±0.01mm sepanjang hari.
Solusi titik nyeri khusus mesin:
"Penjajaran pengumpan memakan waktu produksi"
Kalibrasi Otomatis Laser – atur 50 pengumpan dalam 5 menit.
Solusi titik nyeri khusus mesin:
"Sementara yang lain bergetar, kami tetap stabil: Stabilitas motor ganda untuk penempatan berkecepatan tinggi yang sempurna."
"Akhirnya – mesin yang tidak bergetar dari chip kecil saat terburu-buru memesan."
Solusi titik nyeri khusus mesin: "Pengaturan komponen baru membutuhkan waktu berjam-jam"
Perpustakaan Komponen Umum yang Dimuat Sebelumnya – seret & lepas untuk memulai.
Solusi titik nyeri khusus mesin: Waktu henti mesin membunuh tenggat waktu kami"
TC06 bekerja seperti 3 mesin – keandalan 24/7.
Solusi titik nyeri khusus mesin: "Pelatihan operator baru membutuhkan waktu berbulan-bulan"
Antarmuka sederhana – siapa pun dapat menjalankannya dalam 1 jam.
