Detail produk:
|
| kepala: | 8 pcs (dengan 37 pcs nozzle auto-perubahan posisi) | Ukuran PCB maks: | 450/600/1200mm(L)*380mm(W) - 3 opsi |
|---|---|---|---|
| Kecepatan maksimum: | 20000~28000 cph | Pengumpan: | Mendukung pengumpan listrik 100pcs NXT |
| Komponen: | 0201,0402,-5050, SOP, QFN, BGA | Sistem komputer: | jendela |
| Kamera: | 8 kamera kecil + 1 kamera IC + 2 kamera tanda | pengiriman PCB: | 3 buah pengiriman otomatis dengan rel |
| Dimensi: | 1600 (L) * 1430 (L) * 1530 (H) | Sumber Daya listrik:: | AC380V (50/60Hz, tiga fase) |
| Cahaya Tinggi: | Mesin PNP CHM861,Jalur Perakitan PCB CHM861,Jalur Perakitan PCB 8 Kepala |
||
Model sempurna model kecepatan tinggi!
Vertikal SMD chip mouter mesin Pnp CHM-861 PCB Jalur Perakitan 1000 Pengumpan 8 kepala
Model in-line canggih - lini produksi SMT - untuk produksi batch - Jalur Perakitan PCB
1. Nomor model: CHM-861
2. Merek: Charmhigh
3. Konfigurasi utama: Tipe vertikal + pengiriman otomatis PCB + 8 Kepala 100 pengumpan + motor servo Panasonic + pengubah nosel + 11 kamera + Sekrup Penggiling THK
4. Pengumpan: Pengumpan Fuji Electric (beli terpisah)
5. Area PCB (3 opsi): 450*380mm / 600*380mm / 1200*380mm
6. Dilengkapi dengan komputer & keyboard & mouse dengan sistem Windows
7. Komponen: 0201, 0402-5050, SOP, QFN, TQFP, BGA... dll.
8. 1600 (L) * 1430 (W) * 1530 (H)mm, AC380V (50/60Hz, tiga fase)
9. Lead time: 3-5 hari kerja
10. Pengiriman: melalui udara / laut / pengambilan dari pabrik kami langsung / kirim ke gudang Cina
11. Metode pembayaran: transfer kawat (T/T)
12. Pengepakan: kotak kayu lapis
CHM-861 Instruksi:
| Parameter CHM-861 | |||
| Merek | Charmhigh | Model | CHM-861 |
| Metode Pemosisian | Pemotretan tetap & Pemotretan bergerak |
Sistem Makan | 100 pengumpan didukung (maksimal/8mm sebagai standar) |
| Tinggi Komponen | 12mm (maksimal) | Jenis Pengumpan | Kompatibel dengan NXT pengumpan listrik |
| Kecepatan pemasangan | 30000/cph (optimal) | Jumlah Kamera | 8 kamera terbang +1 kamera IC +2 Tandai kamera |
| Kepala Penempatan | 8 buah | Perubahan Nozel Otomatis | Dukungan (perpustakaan nosel 37 lubang) |
| Sistem operasi | Sistem Windows 7 + Perangkat lunak yang dikembangkan sendiri oleh Charmhigh |
Tingkat akurasi | ±50μm@μ±3σ/keping |
| Udara terkompresi | 0,5 ~ 0,7Mpa | Kekuasaan | 4.5KW |
| Ketebalan PCB | 0,6 ~ 3,5mm | Sumber Daya listrik | AC380V (50/60Hz, 3 fase) |
| Berat bersih | 1600kg | ||

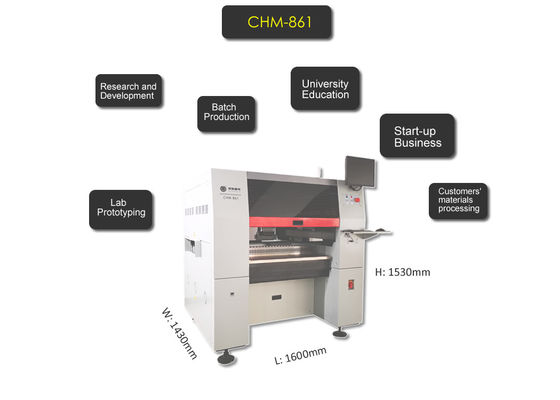

| Dimensi (mm) | 1600(L)*1430(W)*1530(H) | ||
| Komponen yang Didukung | 0201/0402/0603~5050/Diode&Triode/SOP/QFN/BGA/LED dll. | ||
| Pengiriman PCB | 3 buah pengiriman PCB rel otomatis, dukungan PCB | ||
| PCB Ukuran Normal Didukung (mm) | 450(L)*350(W)/600(L)*350(W)(opsional) | ||
| Kontrol Komputer | Komputer industri built-in, dilengkapi dengan monitor, mouse, dan keyboard | ||
| Sistem Vakum | Pompa vakum bawaan | ||
| Sistem Visi | Kamera terbang: 1 megapiksel * 8 (kamera berkecepatan tinggi); Kamera IC: 5 megapiksel * 1 (kamera definisi tinggi/HD); Tandai kamera: 1 megapiksel * 2. |
||
| Sistem transmisi | Sekrup bola tanah THK, rel panduan linier bisu THK, sumbu Y sekrup ganda yang digerakkan oleh motor, sumbu X dan sumbu Y yang dikendalikan oleh motor servo Panasonic A6, akselerasi/perlambatan kurva S yang fleksibel, sumbu Z yang mampu disetel ulang- deteksi. | ||

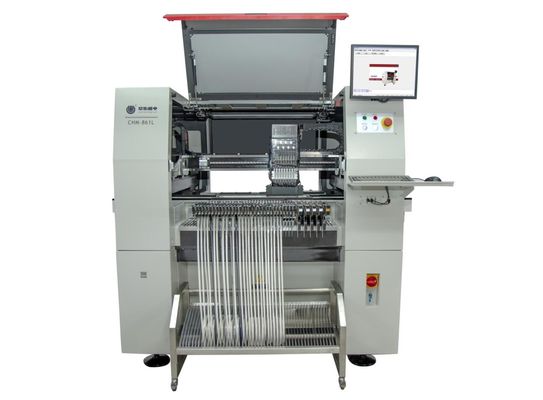

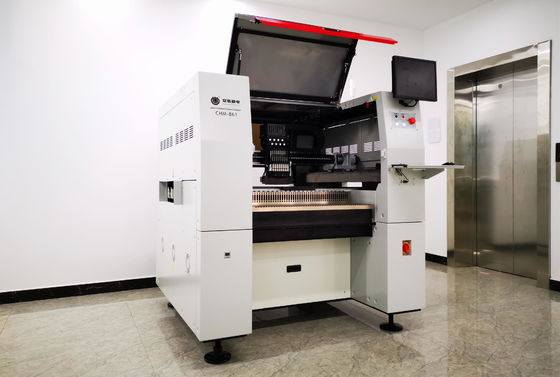

Foto asli untuk CHM-861:

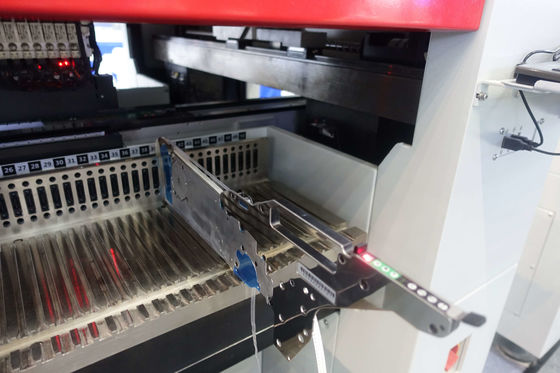

Pengumpan listrik NXT, sangat stabil:
Opsi: 8mm/12mm/16mm/24mm/32mm/44mm dan pengumpan getaran
8 kepala penempatan:
1 kamera IC besar + 8 kamera terbang kecil + pengubah nosel otomatis:
baki IC:
Pameran:
Sampel, dari 0201 - 5050 , BGA ...dll.
Pabrik Charmhigh langsung memasok, layanan yang lebih baik, komunikasi yang lebih baik:
Layanan & Garansi:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q/A online dan dukungan pemecahan masalah dan layanan saran teknis.
Kami menyediakan layanan purna jual satu per satu. Setiap mesin 100% diuji dengan baik sebelum dikirim.
