Detail produk:
|
| kepala: | 4 buah | Ukuran PCB maks: | 450mm * 300mm |
|---|---|---|---|
| pengumpan: | Dukungan 50 pcs YAMAHA CL Pengumpan/Pengumpan Listrik | presisi: | 0,015mm |
| Dimensi: | 1280(L)*1190(W)*1050(H) mm | Kamera: | 6 pcs kamera kecil + 1 kamera besar + 2 kamera tanda |
| motor: | motor servo panasonic | Komponen: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED |
| Berat bersih: | 310kg | Nozel ganti otomatis: | Ya, dengan perpustakaan nosel 19 lubang |
| Cahaya Tinggi: | Charmhigh SMT Pick And Place Machine,4 Heads SMT Pick And Place Machine,Charmhigh smt chip mounter |
||
Charmhigh Advanced SMT Pick And Place Machine 4 Heads 50 Feeders
CHM-650 Fitur utama:
1. Nomor model: CHM-650
2. Merek: Charmhigh
3. Konfigurasi utama: Jenis desktop + pengiriman otomatis PCB + 4 Kepala 50 pengumpan + motor servo Panasonic + pengubah nosel otomatis + Sekrup bola + rel panduan linier + 7 kamera + perangkat lunak pintar baru
4. Pengumpan: 2 opsi: Pengumpan listrik / pengumpan pneumatik Yamaha (pengumpan dibeli secara terpisah)
5. Area PCB maks: 400 * 350mm;Tinggi komponen maks: 12mm
6. Dilengkapi dengan komputer & keyboard & mouse dengan sistem Windows
7. Komponen: 0201, 0402-5050, SOP, QFN, TQFP, BGA... dll.
8. Dimensi: 1280(L)*1190(W)*1050(H)mm, AC220V/110v (50/60Hz)
9. Lead time: 7-10 hari kerja
10. Pengiriman: MELALUI DHL/melalui udara/laut/mengambil dari pabrik kami langsung/kirim ke gudang Cina
11. Metode pembayaran: transfer kawat (T/T)
12. Pengepakan: kotak kayu lapis
Pemasangan CHM-650 0201 0402 TQFP 128pin Tautan video Youtube:
https://youtu.be/PdjjR7lc56Q
| Spesifikasi CHM-650 | |

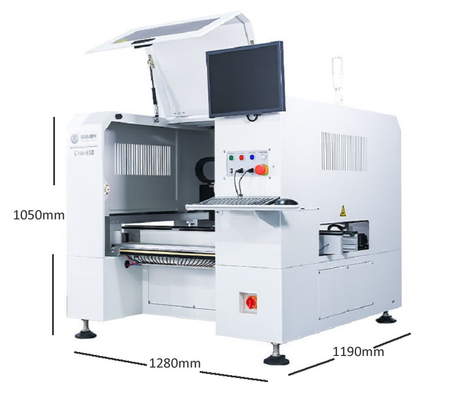

| Ukuran | 1280mm(L)x1190mm(W)x1050mm(H) |
| Bobot | 310kg |
| KekuasaanMemasok | AC220V/110V (50Hz, 1 fase), 2.1kW |
| Pasokan udara | 0,5MPa ~ 0,7MPa |
| Generasi Vakum | Generator vakum |
| kepala pemasangan | 4 Kepala |
| Kecepatan pemasangan | 10000cph (optimal) |
| Akurasi pemasangan | ±50μm@μ±3σ/keping |
| Kontrol Akurasi | 5μm |
| Tinggi Komponen | 12mm |
| Tipe Komponen |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, dll. (resistor/kapasitor/dioda/triode/LED/IC, dll.) |
| Ketebalan PCB | 0.6mm ~ 3.5mm |
| Ukuran PCB | 400mm(L)x350mm(W) |
| Penyampaian PCB | Pengangkutan otomatis rel 3 bagian |
| Perubahan Nosel | Perubahan nosel otomatis (pustaka nosel 19 lubang) |
| Sistem pengaturan |
Komputer industri built-in (sistem Windows) dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem penggerak | Sumbu X&Y digerakkan oleh motor servo;mengadopsi akselerasi dan deselerasi kurva S yang fleksibel |
| Sistem transmisi | Sekrup bola + panduan linier |
| Sistem Makan |
50 slot pengumpan pneumatik/listrik standar Yamaha 8mm (juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Visi |
Snapshot camerax4 (ukuran komponen berlaku:16mmx16mm); IC camerax1 (ukuran komponen yang berlaku:36mmx36mm); Tandai kamerax2 |
Fitur darif Mesin Pemasangan CHM-650 SMT

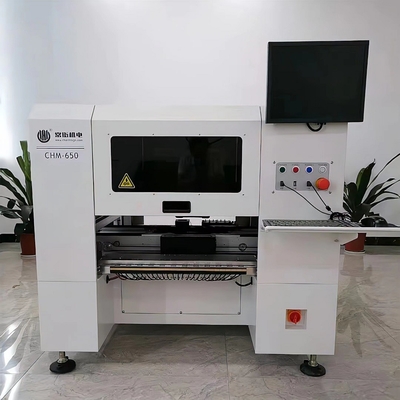

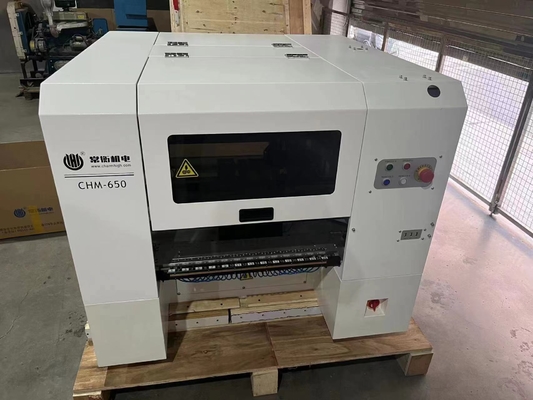

100% foto Nyata:
Setiap sisi pengumpan 25pcs, pengumpan pita total 50pcs didukung: (Pengumpan listrik Yamaha + pneumatik keduanya cocok)
8/12/16/24/32/44mm pengumpan, pengumpan tongkat, baki IC didukung, bagian-bagian ini perlu dibeli secara terpisah.
4 kepala dengan Samsung Nozel:
Tolong dicatat:
Mesin pick and place sudah lengkap dengan semua aksesori yang disertakan dalam paket.
Anda perlu membeli pengumpan secara terpisah dan perlu menyiapkan kompresor dengan pipa berdiameter luar 10mm (memasok udara untuk pengumpan pneumatik), memasukkan pipa di bagian belakang mesin.
Silakan beli mesin ini dengan percaya diri.
Nikmati dengan mesin pick and place Anda!
Layanan & Garansi:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik yang andal.
Kami menyediakan Q/A online dan dukungan pemecahan masalah dan layanan saran teknis.
Menyediakan satu ke satu layanan purna jual.Setiap mesin 100% diuji dengan baik sebelum pengiriman keluar.
