Sempurna & ekonomis4 kepala 50 PengumpanMesin Penempatan Komponen PCB 220V
CHM-650 SMT Pick and Place Machine, baik untuk produksi batch SMT kecil yang presisi
dengan penggantian nozzle otomatis, tidak perlu mengubah nozzle manual, bekerja denganPemasok universal Yamaha
Video kerja YouTube:
CHM-650 pemasangan 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Perlengkapan campuran CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Video kerja CHM-650 dari pelanggan Bulgaria:
https://www.youtube.com/watch?v=50mu2rlPrrc

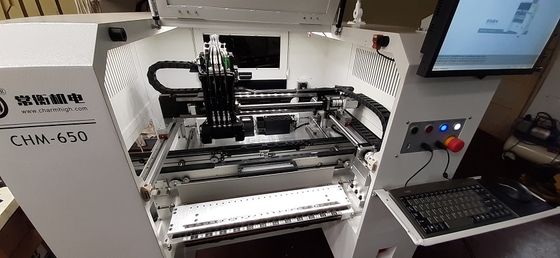

Gambar nyata dari CHM-650 4 kepala memilih dan menempatkan robot di pabrik:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Spesifikasi CHM-650 |
| Dimensi |
1280mm ((L) x1190mm ((W) x1050mm ((H) |
| Berat badan |
310kg |
| KekuatanPasokan |
AC220V (50Hz, 1 fase), 2.1kW |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Generator vakum |
| Kepala pemasangan |
4 Kepala |
| Kecepatan pemasangan |
9000cph ((optimal) |
| Meningkatnya Keakuratan |
(XY) ±0,05mm;CPK≥1.0 |
| Keakuratan Kontrol |
5 μm |
| Tinggi komponen |
12 mm |
| Jenis komponen |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kondensator/diode/triode/LED/IC, dll.)
|
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
400mm ((L) x350mm ((W) |
| Pengangkutan PCB |
Pengangkutan otomatis 3-bagian rel |
| Perubahan Nozzle |
Perubahan nozel otomatis(19-lubang nozzle perpustakaan) |
| Sistem kontrol |
Komputer industri bawaan (sistem Windows)
dilengkapi dengan monitor, keyboard, dan mouse
|
| Sistem Penggerak |
sumbu X&Y didorong oleh servo motor; mengadopsi akselerasi dan perlambatan kurva S yang fleksibel |
| Sistem Transmisi |
Sekrup bola + panduan linier |
| Sistem Penganan |
50 slot pengumpan pneumatik/listrik standar Yamaha 8mm
(juga cocok untuk baki IC dan pengumpan tongkat)
|
| Sistem Penglihatan |
Snapshot camerax4 (ukuran komponen yang berlaku:16mmx16mm);
IC camerax1 (ukuran komponen yang berlaku:36mmx36mm);
Tanda kamerax2
|

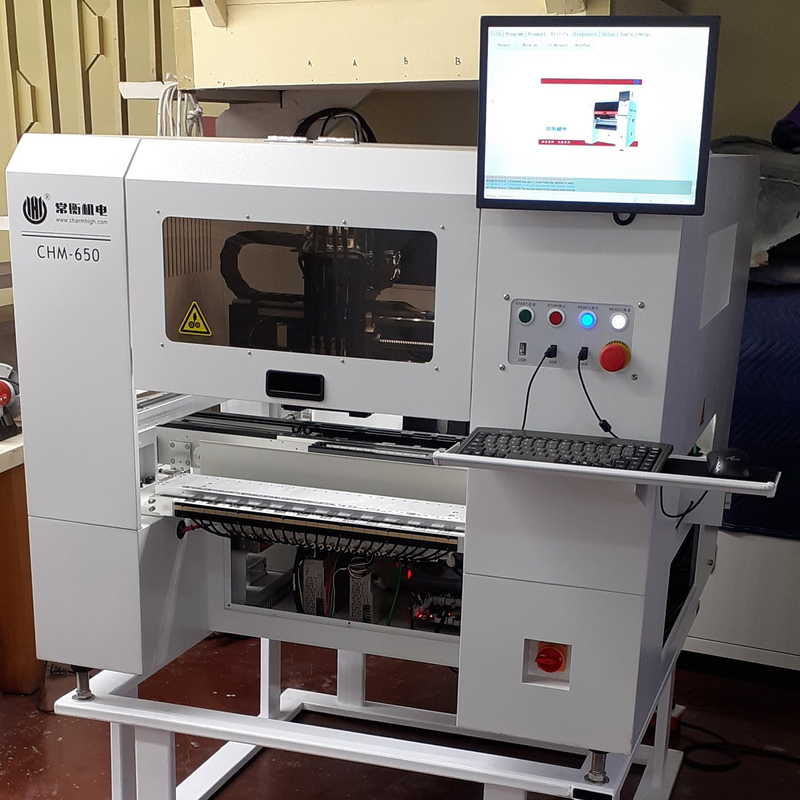

CHM-650 kecil & presisi tinggi SMT pick dan tempat mesin, mendukung produksi massal 0201:
Sorot:
1. pertukaran nozzle otomatis, Anda tidak perlu mengubah nozzle secara manual, sangat nyaman!
2. Sistem kamera visi yang kuat, kamera diperbarui dengan akurasi yang lebih tinggi, IC placecd lebih akurat, dan komponen minimum 0201.
3. Konfigurasi tinggi dengan perangkat lunak cerdas, umur yang lebih lama, Charmhigh memberikan bagian mekanik yang lebih kuat.
Bekerja dengan standar universal Yamaha Feeders ((beli secara terpisah):
Pilihan:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm feeder listrik
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm feeder pneumatik
3. Pengumpan getaran
Umpan balik pelanggan:
Rekomendasi jalur produksi SMT kecil & presisi tinggi & ekonomis:
Charmhigh, merek Chiense teratas.
Silakan perhatikan:

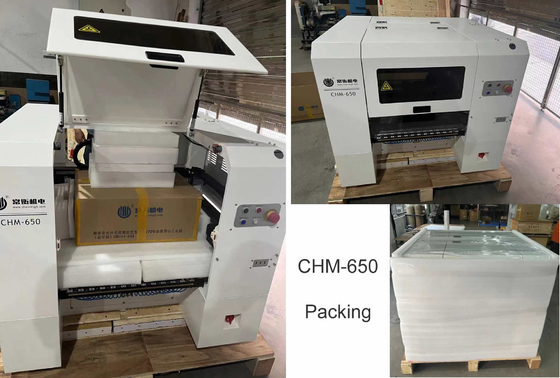

Mesin pick and place lengkap dengan semua aksesoris yang termasuk dalam paket, mesin siap digunakan!
Satu-satunya hal yang Anda butuhkan untuk mempersiapkan adalah kompresor udara eksternal (suplai udara untuk feeders, otomatis penggantian nozzle, kepala vakum, tutup PCB..)
Silakan beli mesin ini dengan percaya diri.
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
