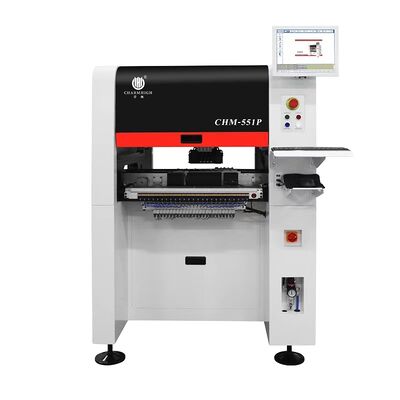

Charmhigh 551P SMD Pick and Place Machine Prototyping Produksi Batch Kecil CPK≥1.0
Diperbarui Genius 4 kepala Model CHM-551P SMD pick and place machine
Struktur besi cor presisi tinggi dengan pengangkut PCB otomatis SMT pick and place robot.
Untuk Produksi Batch Kecil & In-house Penelitian & Prototyping
0201, 144 pin IC didukung. dukungan CPK Test. ekonomi high-end SMT Chip Mounter dengan stabilitas tinggi.
Pengantar Produk
CHM-551P adalah mesin pick and place SMT otomatis 4-kepala dengan presisi tinggi dengan mekanisme konfigurasi kelas atas dan kinerja yang sangat baik dengan harga terjangkau.Dirancang untuk pengujian R&D dan produksi SMT kecil hingga menengah, mesin ini memberikan kemampuan perakitan PCB kelas profesional sambil dengan cepat memulihkan biaya investasi. CHM-551P mewakili mesin SMT anggaran terbaik untuk 2026.
Mesin pick and place SMT 4 kepala generasi berikutnya ini dirancang untuk perakitan SMT presisi tinggi, mendukung komponen dari 0201 hingga 5050, BGA, 144 pin IC, termasuk LED, IC,dan bagian bentuk ganjil. Kompatibel dengan kedua feeder listrik dan pneumatik dalam lebar 8mm, 12mm, 16mm, 24mm, 32mm dan 44mm.
Dibangun dengan bingkai besi cor berat, model yang ditingkatkan ini memberikan stabilitas struktural yang superior, mengurangi getaran,dan secara signifikan meningkatkan akurasi penempatan dan kecepatan dibandingkan dengan versi sebelumnya.
Aplikasi
- Pengumpulan PCB batch kecil hingga menengah
- Pabrik pita dan bohlam LED
- Produksi kontrak elektronik (EMS)
- R&D prototipe
- Lembaga pendidikan
- Pertumbuhan lini produksi SMT
Fitur Utama
- Uji CPK pendukung
- Perubahan nozel otomatis (13 set perpustakaan nozel)
- Kompensasi Termal
- Pengangkutan otomatis
- Kecepatan optimal: 14400 CPH
- Konstruksi besi cor
Spesifikasi CHM-551P
| Dimensi |
1020mm ((L) x 1180mm ((W) x 1450mm ((H) |
| Berat badan |
556kg |
| Sumber Daya |
AC220V (50Hz, fase tunggal) 1.5kw (kekuatan rata-rata 350w) |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum bawaan |
| Jumlah kepala pemasangan |
4 kepala |
| Kecepatan pemasangan |
14400CPH (optimal) |
| Meningkatnya Keakuratan |
(XY) ± 0,035mm; CPK≥1.0 |
| Tinggi komponen |
12 mm |
| Jenis komponen |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, dll. (resistor/kondensator/diode/triode/LED/IC, dll.) 0201 sampai komponen yang lebih besar ukuran 30*30mm |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350mm ((L) x 270mm ((W) (Standar); 600mm ((L) x 350mm ((W) (Fleksibel) |
| Perubahan Nozzle |
Perubahan nozel otomatis (bibliotek nozel 13 lubang) |
| Sistem kontrol |
Sistem Linux, dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y didorong oleh servo motor; mengadopsi akselerasi dan perlambatan kurva S yang fleksibel |
| Sistem Transmisi |
Sekrup bola + panduan linier |
| Sistem Penganan |
50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan (juga cocok untuk IC baki dan batang feeder) |
| Sistem Penglihatan |
Snapshot camerax4 (ukuran komponen yang berlaku: 14mm*14mm); IC camerax1 (ukuran komponen yang berlaku: 30mm*30mm); Mark camerax2 |

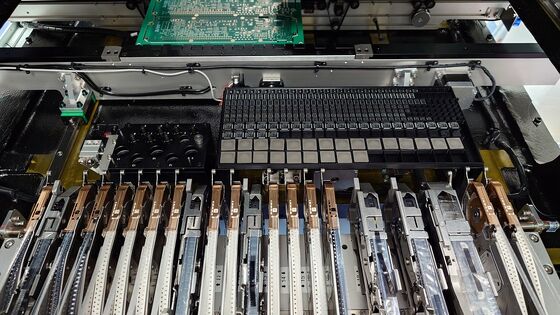

Kompatibilitas Feeder
Bekerja dengan pengumpan pneumatik standar universal Yamaha & pengumpan listrik (beli secara terpisah):
Pilihan termasuk:
- 8mm / 12mm / 16mm / 24mm / 32mm / 44mm pengumpan listrik
- 8x4mm/12mm/16mm/24mm/32mm/44mm feeder pneumatik
- Pemasok getaran
Charmhigh SMT, pasokan pabrik, pengiriman cepat.
Charmhigh, merek Cina top.

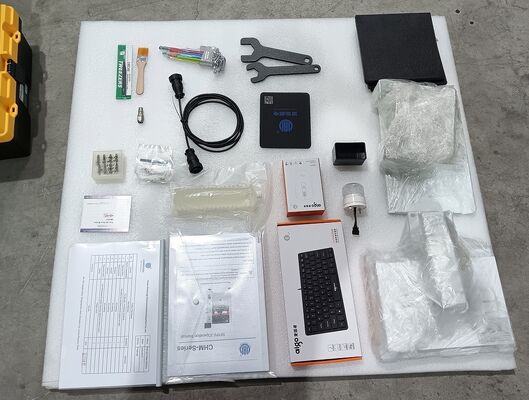

Daftar Bagian
| Artikel |
Jumlah |
Artikel |
Jumlah |
| Mesin pick dan tempat |
1 |
Pinset |
1 |
| Nozzles |
8 |
Inner Hexagon Spanner |
1 |
| Kotak alat |
1 |
Minyak pelincir |
1 |
| Kartu Jaminan |
1 |
Filter |
4 |
| Panduan Pengguna |
1 |
Konektor cepat |
1 |
| Laporan pengujian |
1 |
Mouse Pad |
1 |
| Sikat |
1 |
Kabel listrik |
1 |
Mengapa memilih CHM-551P yang ditingkatkan?
Dengan konstruksi besi cornya, desain hemat ruang vertikal, dan akurasi yang ditingkatkan, CHM-551P menawarkan kinerja penempatan SMT kelas industri dengan harga yang kompetitif.2-4 hari waktu pengiriman dengan ketersediaan dalam persediaan.
Silakan perhatikan:
Mesin pick and place lengkap dengan semua aksesoris yang termasuk dalam paket, mesin siap digunakan!
Satu-satunya hal yang perlu Anda persiapkan adalah kompresor udara eksternal (suplai udara untuk feeder pneumatik).
Silakan beli mesin ini dengan percaya diri.
Layanan & Jaminan
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
