Detail produk:
|
| Ukuran PCB maks: | 350mm(L)x270mm(W) (Standard); 350mm(L)x270mm(W) (Standar); 600mm(L)x350mm(W) (Optio | Pengumpan: | 50 pcs Yamaha Feeder (pneumatik & feeder listrik) |
|---|---|---|---|
| Sistem operasi: | Windows (dilengkapi dengan PC dan mouse keyboard) | Kalibrasi fidusia: | Kalibrasi otomatis Mark point |
| Tinggi Komponen: | 12mm | Kecepatan Pemasangan: | 11500CPH(optimal); 11500CPH (optimal); IPC9850:8850cph IPC9850:8850cph |
| Berat bersih: | 315kg | Nosel: | Pengubah nozzle otomatis dengan perpustakaan nozzle 13pcs |
| Dimensi: | 980mm(P)x1050mm(L)x146mm(T) | Akurasi Pemasangan: | (XY) ±0,06 mm CPK≥1,0 |
| Cahaya Tinggi: | Mesin Pick & Place SMT Keakuratan Tinggi,4 Kepala SMT Pick & Place Machine,Otomatis Nozzle Change Pick Place Mesin |
||

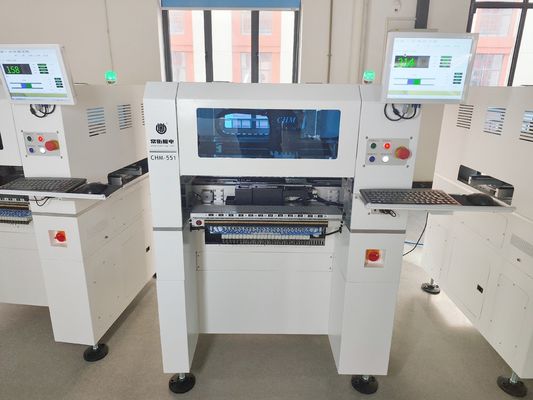

Full otomatis CharmhighCHM-551 (dengan dasar)4 kepala SMT pick dan tempat mesin 50 feeders 4 kepala
Keakuratan tinggi, konfigurasi tinggi, ruang yang terhemat.Model jenius.(dengan Auto Nozzle Change)
Sangat bagus untuk produksi batch kecil dengan stabilitas tinggi.0201 didukung.
Solusi ekonomis untuk perakitan SMT, bagus untuk memulai bisnis.
CHM-551 SMT produksi jalur video kerja di Youtube:
https://www.youtube.com/watch?v=YyJ5VsLoH4k&t=1s
Fitur mesin
1. Mendukung tes CPK
2. Perubahan nozzle otomatis (13 set perpustakaan nozzle)
3. Kompensasi termal
4. Pengangkutan PCB otomatis
5. Kecepatan optimal:11500CPH; IPC9850:8850CPH
6. ...
Untuk fitur mesin lebih lanjut, silakan berkonsultasi dengan manajer akun kami
| Spesifikasi CHM-551 | |
| Dimensi | 980mm(L) x1050mm(W) x 880mm(H) |
| Berat badan | 315kg |
| Sumber Daya | AC220V (50Hz,fase tunggal) 1,5kw |
| Pasokan Udara | 0.5MPa ~ 0.7MPa |
| Generasi vakum | Pompa vakum |
| Jumlah kepala pemasangan | 4 kepala |
| Kecepatan pemasangan | 11500CPH (optimal) IPC9850: 8850cph |
| Meningkatnya Keakuratan | (XY) ± 0,06mm;CPK≥1.0 |
| Tinggi komponen | 12 mm |
| Jenis komponen | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, dll. (resistor/kondensator/diode/triode/LED/IC, dll.) |
| Ketebalan PCB | 0.6mm~3.5mm |
| Ukuran PCB | 350mm ((L) x270mm ((W) (standar); 600mm ((L) x350mm ((W) (Fleksibel) |
| Perubahan Nozzle | Perubahan nozel otomatis (bibliotek nozel 13 lubang) |
| Sistem kontrol | Komputer industri bawaan (Windows) dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y yang digerakkan oleh servo motor; mengadopsi akselerasi dan perlambatan kurva S yang fleksibel |
| Sistem Transmisi | Sekrup bola + panduan linier |
| Sistem Penganan | 50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan (juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan | Snapshot camerax4 (ukuran komponen yang berlaku: 14mm×14mm); IC camerax1 (ukuran komponen yang berlaku:25 mm × 25 mm); Tanda kamerax2 |
Sorot:
1. pertukaran nozzle otomatis, Anda tidak perlu untuk mengubah nozzle secara manual, sangat nyaman!
2. Sistem kamera visi yang kuat, kamera diperbarui dengan akurasi yang lebih tinggi, IC placecd lebih akurat, dan komponen minimum 0201.
3. Dengan PCB otomatis conveyor, dibangun jalur produksi SMT kecil, bebas tangan Anda!
4. Konfigurasi tinggi dengan perangkat lunak cerdas, umur yang lebih lama, Charmhigh memberikan bagian mekanik yang lebih kuat.
Fitur utama:
4 kepala, 50 tumpukan feeder, servo motor, PCB auto conveyor, sekrup bola,
Kompensasi termal, perubahan nozel otomatis 19 lubang, 0201, tes CPK lulus......
Charmhigh, merek Chiense teratas.
Daftar Bagian CHM-551
| Artikel | Jumlah | Artikel | Jumlah |
| Mesin pick dan tempat | 1 | Pinset | 1 |
| Nozzles | 8 | Inner Hexagon Spanner | 1 |
| Kotak alat | 1 | Minyak pelincir | 1 |
| Kartu Jaminan | 1 | Filter | 4 |
| Panduan Pengguna | 1 | Konektor cepat | 1 |
| Laporan pengujian | 1 | Mouse Pad | 1 |
| Sikat | 1 | Kabel listrik | 1 |
Silakan perhatikan:
Mesin pick and place lengkap dengan semua aksesoris yang termasuk dalam paket, mesin siap digunakan!
Satu-satunya hal yang perlu Anda persiapkan adalah kompresor udara eksternal (suplai udara untuk feeder pneumatik).
Silakan beli mesin ini dengan percaya diri.
Nikmati dengan mesin pick and place Anda!
