Charmhigh TS10 kecepatan tinggi SMT Mesin pick dan tempat sepenuhnya otomatis dengan 100 Feeder tumpukan
Untuk jalur produksi SMT besar, jalur perakitan PCB, manufaktur PCBA,01005 didukung
1. Pengantar
Model TS10 ini adalah presisi tinggi canggih SMT pick and place mesin yang dapat memasang01005komponen.
Ini mengadopsi struktur terintegrasi mesin presisi dan menggunakan hasil penelitian dan pengembangan independen Charmhigh.
Ini memiliki karakteristik presisi tinggi, stabilitas tinggi, fungsi lengkap dan penggunaan yang nyaman.
2. TS10 menyoroti:
1Mendukung deteksi CPK,Min komponen 01005
2. sumbu Y mengadopsimotor servo kembarsistem kontrol
3. Sistem koreksi kompensasi termal otomatis

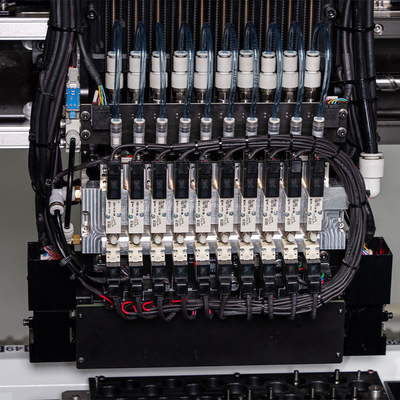

4. Dibangun di Pompa vakum + struktur katup solenoid
5.Perubahan nozel otomatis(37 set pustaka nozzle)
6. Perangkat Dukungan PCB
7. kamera tanda ganda, baik untuk PCB yang lebih besar
8...
Untuk fitur mesin lebih lanjut, silakan berkonsultasi dengan manajer akun kami
Video TS10 di saluran Youtube kami:
https://www.youtube.com/watch?v=UJis_fjsmo4

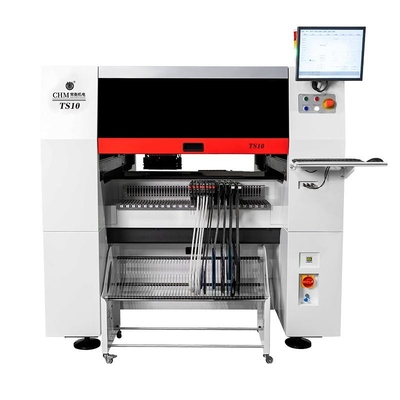

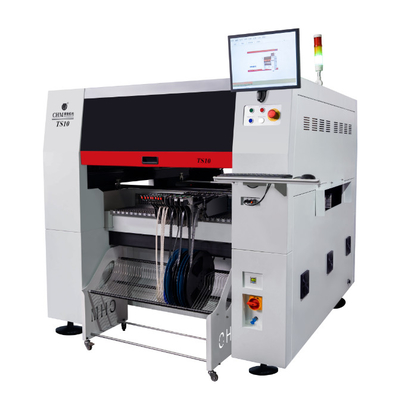

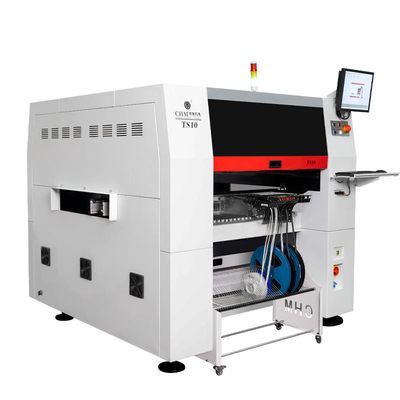

Charmhigh TS10:
| Dimensi |
1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| Berat badan |
1930kg |
| Sumber Daya |
AC380V (50Hz, tiga fase), 4,5kW |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum bawaan |
| Jumlah kepala pemasangan |
10 kepala |
| Kecepatan pemasangan |
42000cph (optimal); IPC9850: 31000cph |
| Meningkatnya Keakuratan |
(XY) ± 0,04mm CPK≥1.0 |
| Tinggi komponen |
≤ 12mm |
| Jenis komponen |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kondensator/diode/triode/LED/IC, dll.) |
| Jangkauan komponen |
Ukuran inci 0201 sampai 36mm * 36mm, dan komponen yang lebih besar dipasang. |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
600mm ((L) × 400mm ((W) (standar);
1200mm ((L) × 400mm ((W) (opsional) |
| Pengangkutan PCB |
Pengangkutan otomatis 3-bagian rel, dukungan PCB |
| Perubahan Nozzle |
Perubahan nozel otomatis(37-lubang pustaka nozel) |
| Sistem kontrol |
Komputer industri bawaan (Windows 7)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y didorong olehServo motor Panasonic A6 (sumbu Y dengan motor ganda); mengadopsi akselerasi dan decelerasi kurva S yang fleksibel |
| Sistem Transmisi |
sumbu X & Y mengadopsi THK sekrup bola tanah dan THK pemandu linier bisu(Sumbu Y dengan sekrup ganda) |

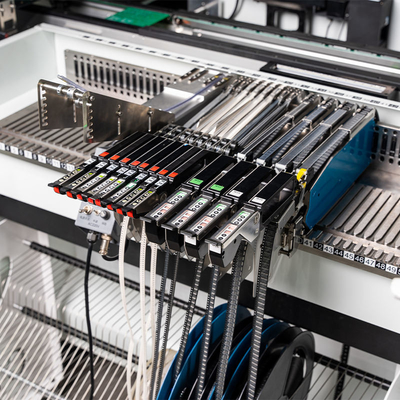

| Sistem Penganan |
100 NXT8mm standar feeders tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Kamera terbang × 10 (ukuran komponen yang berlaku: 16mm × 16mm);
Kamera IC × 1 (ukuran komponen yang berlaku: 36mm × 36mm);
Ini memiliki fungsi menjahit gambar
Tanda kamera × 2 |
TS10 gambar nyata di pabrik kami(100 slot feeder (Bekerja dengan Fuji NXT feeder listrik):
Rekomendasi lini produksi SMT otomatis penuh besar:
Sampel:
Pemasok langsung pabrik Charmhigh:
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
