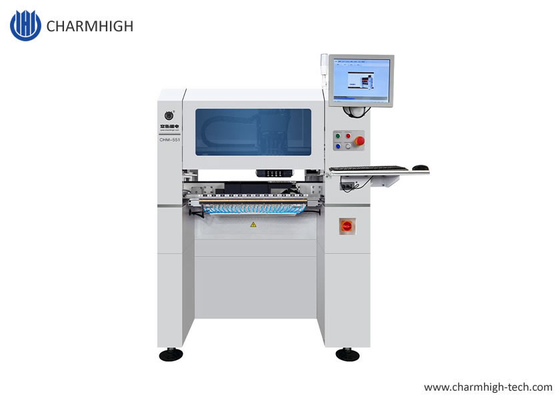

Mesin pick and place SMT 4 Kepala presisi super tinggi Charmhigh CHM-551CPK≥1.0
Konfigurasi tinggi, hemat ruang, sangat baik untuk produksi batch kecil dengan stabilitas tinggi.
Model Terbaru Genius kecilCHM-551 (dengan dasar)Sekrup Bola Presisi Tinggi
Konveyor PCB otomatis, 50 Feeder 4 kepala robot pick and place SMT
Mesin Pick and Place SMT CHM-551 (dengan Penggantian Nozzle Otomatis) untuk Produksi Batch SMT.
Mendukung 0201. Mendukung Uji CPK.Solusi ekonomis untuk perakitan SMT.
Fitur mesin
1. Mendukung uji CPK CPK≥1.0
2. Penggantian nozzle otomatis (perpustakaan nozzle 13 set)
3. Kompensasi Termal
4. Konveyor otomatis
5. Kecepatan optimal: 11500CPH; IPC9850: 8850CPH
6. .……
Untuk fitur mesin lainnya, silakan berkonsultasi dengan manajer akun kami
Video kerja CHM-551 dari pelanggan di Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
Pemasangan CHM-551 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
Pemasangan CHM-551 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| Spesifikasi CHM-551 |
| Dimensi |
1050mm(P) x1050mm(L) x 1360mm(T) |
| Berat |
310kg - dengan dasar |
| Catu Daya |
AC220V (50Hz, fase tunggal) 1.5kw |
| Suplai Udara |
0.5MPa ~0.7MPa |
| Pembangkitan Vakum |
pompa vakum |
| Kuantitas Kepala Pemasangan |
4 kepala |
| Kecepatan Pemasangan |
11500CPH (optimal); IPC9850: 8850cph |
| Akurasi Pemasangan |
(XY)±0.05mm;CPK≥1.0 |
| Tinggi Komponen |
12mm |
| Tipe Komponen |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kapasitor/dioda/trioda/LED/IC, dll.) |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350mm(P)x270mm(L) |
| Penggantian Nozzle |
Penggantian nozzle otomatis (perpustakaan nozzle 13 lubang) |
| Sistem Kontrol |
Komputer industri internal (sistem Windows)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
Sumbu X&Y digerakkan oleh motor servo;
mengadopsi percepatan dan perlambatan kurva-S yang fleksibel
|
| Sistem Transmisi |
Sekrup bola + pemandu linier |
| Sistem Pemberian Makan |
50 8mm standarYamaha pneumatic/feeder listriktumpukan
(juga cocok untuk baki IC dan feeder stik) |
| Sistem Visi |
Kamera snapshotx4 (ukuran komponen yang berlaku: 14mm×14mm);
Kamera ICx1 (ukuran komponen yang berlaku:36mm×36mm);
Kamera Markx2 |

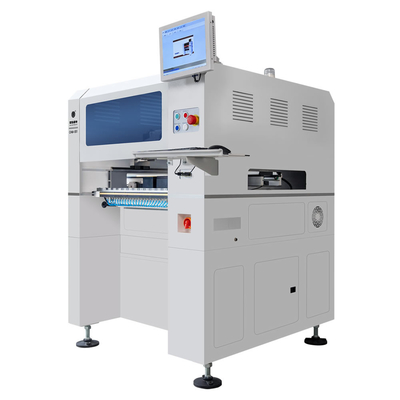

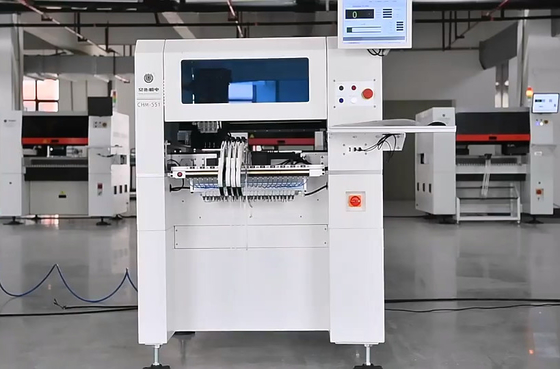

Tampilan baru CHM-551, jendela tampilan ditambahkan.
Fitur utama:
4 kepala, 50 tumpukan feeder, motor servo, konveyor otomatis PCB, sekrup bola,
kompensasi termal, penggantian nozzle otomatis 19 lubang, 0201, lulus uji CPK......
Bekerja dengan feeder listrik Yamaha & feeder pneumatik bersama-sama.
Pemasangan IC dengan hasil sempurna, maks. mendukung IC ukuran 36x36mm, pemasangan pitch kecil yang sempurna.
Charmhigh SMT, pasokan pabrik, pengiriman cepat.
Charmhigh, merek China teratas.

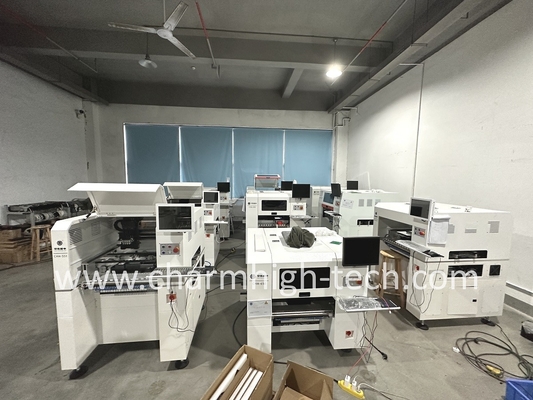

Pabrik kami:
Rekomendasikan lini produksi SMT:
3250 printer pasta solder---konveyor---CHM-551 dua unit---konveyor---oven reflow
Daftar Suku Cadang CHM-551
| Item |
Kuantitas |
Item |
Kuantitas |
| Mesin pick and place |
1 |
Pinset |
1 |
| Nozzle |
8 |
Kunci Pas Hexagon Dalam |
1 |
| Kotak Perkakas |
1 |
Minyak Pelumas |
1 |
| Kartu Garansi |
1 |
Filter |
4 |
| Panduan Pengguna |
1 |
Konektor Cepat |
1 |
| Laporan Uji |
1 |
Alas Mouse |
1 |
| Sikat |
1 |
Kabel Daya |
1 |
Harap dicatat:
Mesin pick and place adalah set lengkap dengan semua aksesori yang termasuk dalam paket, mesin siap digunakan!
Satu-satunya hal yang perlu Anda siapkan adalah kompresor udara eksternal.
Silakan beli mesin ini dengan percaya diri.
Nikmati dengan mesin pick and place Anda!
Layanan & Garansi:
Mesin lengkap memiliki masa garansi 1 tahun sejak waktu pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan layanan dukungan dan saran teknis Q/A dan pemecahan masalah online.
Kami menyediakan layanan purna jual satu lawan satu.Setiap mesin 100% diuji dengan baik sebelum dikirim.
