Sempurna.Kecepatan tinggi Keakuratan tinggi In-line8 kepala 80 feeders SMT pick dan tempat mesin Charmhigh TM08
Mesin pembuatan PCB, jalur perakitan PCB otomatis, kualitas terbaik di Cina, merek top Chiense Charmhigh
1Nomor model: TM08
2Merek: Charmhigh
3Konfigurasi utama:Full otomatis in-line + PCB pengiriman otomatis + 8 kepala 80 feeders + deteksi CPK lulus + Panasonic servo motor + sumbu Y ganda + penukar nozzle otomatis + 11 kamera + THK Grinding sekrup +Kompensasi termal + kecepatan optimal: 35000CPH
4. Feeder: Fuji Electric feeder (beli secara terpisah)
5. PCB area (2 pilihan):600mm(L) * 350mm(W) / 1200 * 350mm (opsional)
6. Datang dengan komputer & keyboard & mouse dengan sistem Windows
7Komponen: 0201/ 0402 / 0603-5050/ dioda/ trioda/ SOP/ QFP/ QFN/ BGA/ LED... hingga IC maksimum 36*36mm
8Dimensi:1280 (L) * 1580 (W) * 1500 (H) mm, AC220V (50hz, fase tunggal)
9Waktu pengiriman: 3-5 hari kerja
10. Pengiriman: melalui laut / mengambil dari pabrik kami langsung / mengirim ke gudang Cina
11Metode pembayaran: transfer bank (T/T)
12Pengemasan: kotak kayu lapis
Charmhigh saluran YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh TM08 katalog download dari: TM08 - Katalog.pdf
Parameter TM08 Charmhigh:
| Dimensi |
1280mm ((L) x1580mm ((W) x1500mm ((H) |
| Berat badan |
1450kg |
| Sumber Daya |
AC220V (50Hz, fase tunggal), 3,5kW |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum bawaan |
| Jumlah kepala pemasangan |
8 |
| Kecepatan pemasangan |
35000kph (optimal) |
| Meningkatnya Keakuratan |
±0,05mm CPK≥1.0 |
| Tinggi komponen |
≤ 12mm |
| Jenis komponen |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kondensator/diode/triode/LED/IC, dll.) |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
450mm ((L) x350mm ((W) (standar);
1200mm ((L) x350mm ((W) (opsional) |
| Pengangkutan PCB |
Pengangkutan otomatis 3-bagian rel, perangkat pendukung PCB |
| Perubahan Nozzle |
Perubahan nozel otomatis (31-lubang perpustakaan nozel) |
| Sistem kontrol |
Komputer industri bawaan (sistem Windows)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y didorong olehServo motor Panasonic A6 (sumbu Y oleh motor ganda);
mengadopsi akselerasi dan perlambatan kurva S yang fleksibel
|
| Sistem Transmisi |
sumbu X & Y mengadopsi sekrup tanah dan panduan linier bisu
(Sumbu Y dengan sekrup ganda) |
| Sistem Penganan |
80 NXT 8mm standar feeders tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Fly camerax8 (ukuran komponen yang berlaku: 16mmx16mm);
IC camerax1 (ukuran komponen yang berlaku: 36mmx36mm);
Tanda kamerax2 |
Daftar bagian:
| Artikel |
Jumlah |
Artikel |
Jumlah |
| TM08 Mesin pick and place |
1 |
Minyak pelincir |
1 |
| Nozzles |
8 |
Filter |
4 |
| Kotak alat |
1 |
Konektor cepat |
1 |
| Kartu Jaminan |
1 |
Mouse Pad |
2 |
| Panduan Pengguna |
1 |
Kabel listrik |
2 |
| Laporan pengujian |
1 |
Keyboard |
1 |
| Sikat |
1 |
Mouse Pad |
1 |
| Pinset |
1 |
LCD |
1 |

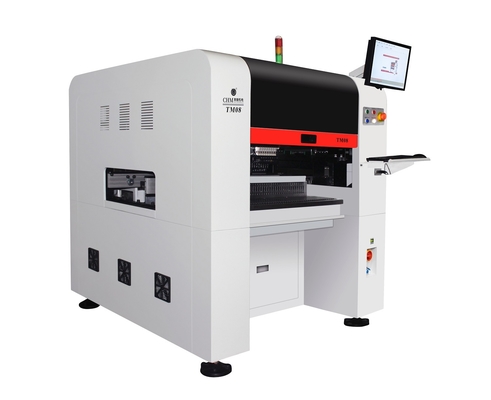

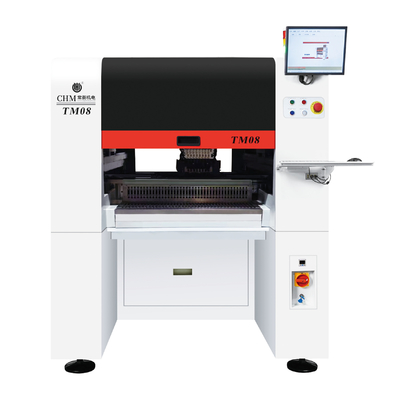

Charmhigh TM08, 8-kepala 80 feeder:
Charmhigh TM08: deteksi CPK lulus,TM08:CPK≥1.0,model presisi tinggi:
Apa itu deteksi CPK?
CPK mengacu pada indeks kemampuan proses, ini adalah ukuran seberapa konsisten dan akurat mesin pick-and-place dalam produksinya,Jika CPK tinggi, itu berarti mesin sangat baik dalam menempatkan komponen tepat di tempat yang mereka butuhkan. tapi jika CPK rendah, itu mungkin berarti mesin tidak begitu baik di itu,dan mungkin ada lebih banyak kesalahan dalam proses perakitanAku.T memberi tahu kita seberapa stabil kualitas mesin selama pembuatan.
CPK < 1: Kurang
1 ≤ CPK < 1.33: normal
CPK ≥ 1.33: sangat baik
Singkatnya: CPK adalah ukuran seberapa konsisten dan akurat mesin pick-and-place dalam produksinya. Pada dasarnya, ia memberi tahu kita seberapa stabil kualitas mesin selama pembuatan.
Sampel:
Pemasok langsung pabrik Charmhigh:
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
