Garis produksi SMD ekonomi kecil dan menengah untuk perakitan PCB Full-Automatic SMT Pick and Place Machine Charmhigh CHM-551, CPK≥1.0
Keakuratan Tinggi 4 kepala Charmhigh CHM551 PCB Pick & Place Machine 0201, QFN, BGA
Mesin pick dan tempat SMT otomatis, sangat baik untuk produksi batch kecil dengan stabilitas tinggi
Pengantar:
Charmhigh CHM-551 adalah mesin pick and place SMT otomatis dengan kecepatan tinggi dan presisi tinggi dengan empat kepala dengan mekanisme konfigurasi kelas atas dan kinerja yang sangat baik,dan harganya terjangkau.Hal ini digunakan untuk pengujian R&D dan SMT produksi kecil dan menengah, dan dapat dengan cepat memulihkan biaya investasi. Jika Anda membutuhkan mesin pick and place tingkat yang lebih tinggi, Charmhigh CHM-551 adalah mesin terbaik.
Download katalog CHM-551:CHM-551 - Katalog.pdf
Video kerja CHM-551 dari pelanggan:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
CHM-551 pemasangan 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
Hal-hal penting:
1. Mendukung tes CPK,CPK≥1.0, 0201 sempurna

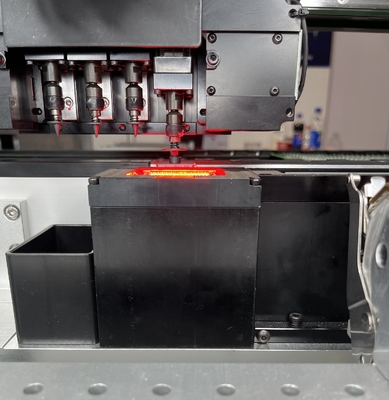

Sistem kamera visi yang kuat, kamera diperbarui dengan akurasi yang lebih tinggi, IC placecd lebih akurat, dan komponen minimum 0201.
2. Perubahan nozzle otomatis (13 set perpustakaan nozzle)
Pergantian nozel otomatis, Anda tidak perlu mengganti nozel secara manual, sangat nyaman!
3. Kompensasi termal
4. Pengangkutan PCB otomatis
Dengan mesin pengangkut otomatis PCB, membangun jalur produksi SMT kecil, bebaskan tangan Anda!
5Kecepatan optimal:11500CPH; IPC9850:8850CPH
Dengan kecepatan ini, Anda dapat melakukan pekerjaan volume menengah, dengan stabilitas yang sangat baik, bekerja 15 jam sehari
6. SMart software, dukungan AI.
Pemrograman cepat, mudah dioperasikan, cepat memulai hanya 1 jam.
| Spesifikasi CHM-551 |
| Dimensi |
1050mm(L) x1050mm(W) x 885mm(H) / dengan dasar: 1360mm |
| Berat badan |
200kg / dengan dasar: 310kg |
| Sumber Daya |
AC220V (50Hz,fase tunggal) 1,5kw |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum |
| Jumlah kepala pemasangan |
4 kepala |
| Kecepatan pemasangan |
11500CPH (optimal);IPC9850: 8850cph |
| Meningkatnya Keakuratan |
(XY) ± 0,06mm; CPK≥1.0 |
| Tinggi komponen |
12 mm |
| Jenis komponen |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kondensator/diode/triode/LED/IC, dll.) |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350mm ((L) x270mm ((W) (standar);
600mm ((L) x350mm ((W) (Fleksibel) |
| Perubahan Nozzle |
Perubahan nozel otomatis (bibliotek nozel 13 lubang) |
| Sistem kontrol |
Komputer industri bawaan (Windows)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y yang digerakkan oleh servo motor;
mengadopsi akselerasi dan perlambatan kurva S yang fleksibel
|
| Sistem Transmisi |
Sekrup bola + panduan linier |
| Sistem Penganan |
50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Snapshot camerax4 (ukuran komponen yang berlaku: 14mm×14mm);
IC camerax1 (ukuran komponen yang berlaku:25 mm × 25 mm);
Tanda kamerax2 |

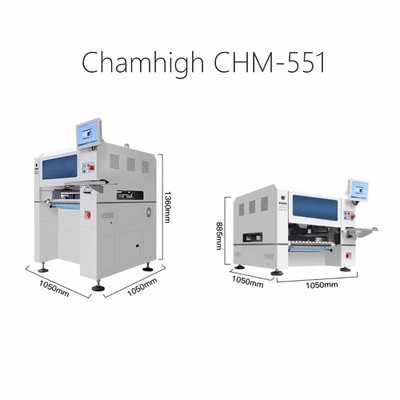

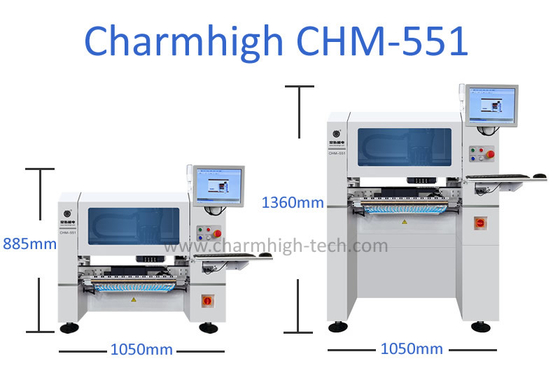

Kami memiliki dua jenis untuk CHM-551, satu adalah desktop, yang lain vertikal, Anda dapat memilih salah satu dari mereka.
Catatan: basis harus dipasang di pabrik kami sebelum kapal keluar!
Mesin solid dengan penampilan yang bagus:
Bekerja dengan standar universal Yamaha Feeders ((beli secara terpisah):
Sistem pakan: menggunakan pengumpan listrik/pneumatik Yamaha, yang ekonomis dan stabil.
Feeder getaran ((stick feeder): mendukung pakan komponen tabung.
Pilihan:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm pemakan listrik
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm pneumatik CL feeder
3. Pengumpan getaran
Daftar Bagian CHM-551
| Artikel |
Jumlah |
Artikel |
Jumlah |
| Mesin pick dan tempat |
1 |
Pinset |
1 |
| Nozzles |
8 |
Inner Hexagon Spanner |
1 |
| Kotak alat |
1 |
Minyak pelincir |
1 |
| Kartu Jaminan |
1 |
Filter |
4 |
| Panduan Pengguna |
1 |
Konektor cepat |
1 |
| Laporan pengujian |
1 |
Mouse Pad |
1 |
| Sikat |
1 |
Kabel listrik |
1
|
CHM-551CPK≥1.0, jadi apa itu deteksi CPK?
CPK mengacu pada indeks kemampuan proses, ini adalah ukuran seberapa konsisten dan akurat mesin pick-and-place dalam produksinya,Jika CPK tinggi, itu berarti mesin sangat baik dalam menempatkan komponen tepat di tempat yang mereka butuhkan. tapi jika CPK rendah, itu mungkin berarti mesin tidak begitu baik di itu,dan mungkin ada lebih banyak kesalahan dalam proses perakitanAku.T memberi tahu kita seberapa stabil kualitas mesin selama pembuatan.
CPK < 1: Kurang
1 ≤ CPK < 1.33: normal
CPK ≥ 1.33: sangat baik
Singkatnya: CPK adalah ukuran seberapa konsisten dan akurat mesin pick-and-place dalam produksinya. Pada dasarnya, ini memberi tahu kita seberapa stabil kualitas mesin selama pembuatan.

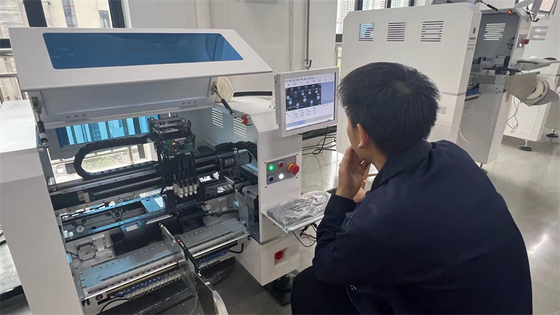

Charmhigh CHM-551 umpan balik tinggi dari pelanggan:
Charmhigh SMT, pasokan pabrik, produsen profesional, pengiriman cepat.
Charmhigh, merek Chiense teratas.
Charmhigh industri baru taman pabrik, penelitian & manufaktur taman:
Silakan perhatikan:
Mesin pick and place lengkap dengan semua aksesoris yang termasuk dalam paket, mesin siap digunakan!
Satu-satunya hal yang perlu Anda persiapkan adalah kompresor udara eksternal (suplai udara untuk feeders, kepala vakum, dukungan PCB, Auto-nozzle perubahan perpustakaan...).
Silakan beli mesin ini dengan percaya diri.
Nikmati dengan mesin pick and place Anda!
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
