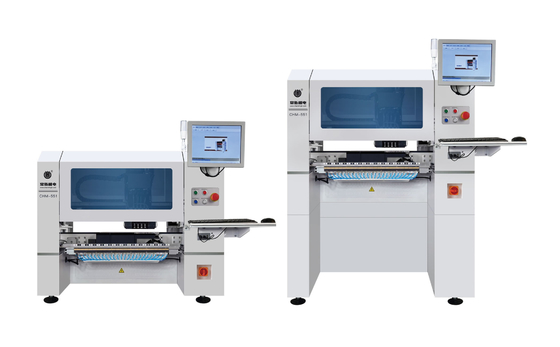

GeniusCHM-5514 kepala SMT pick dan tempat mesin oleh Charmhigh
Keakuratan super tinggi, konfigurasi tinggi, operasi mudah, ruang terhemat.
Sangat baik untuk prototipe presisi tinggi & produksi batch kecil dengan stabilitas tinggi.
Deskripsi:
Ini 4 kepala CHM-551 dirancang untuk presisi dan kemudahan penggunaan dalam manufaktur elektronik sementara kecepatannya tidak terlalu tinggi, kecepatan aktual 8850 CPH.mampu menangani komponen 0201 dengan presisi yang luar biasa dan telah lulus pengujian CPK yang ketat.
Desainnya yang kompak sangat cocok untuk pembuatan prototipe dan pengaturan produksi kecil hingga menengah.
Yang merupakan salah satu yang paling maju kecil mount di pasar.
CHM-551 SMT Pick and Place Machine (dengan Auto Nozzle Change) cocok untuk prototipe presisi tinggi dansolusi ekonomis untuk perakitan SMT.
CHM-551 Video Kerja di Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
Mengemas Chm-551 dan siap dikirim ke Afrika Selatan:
https://www.youtube.com/watch?v=KBGGZVmYOzY
Download katalog CHM-551:Charmhigh CHM-551.pdf
Fitur mesin
1.Uji CPK pendukung

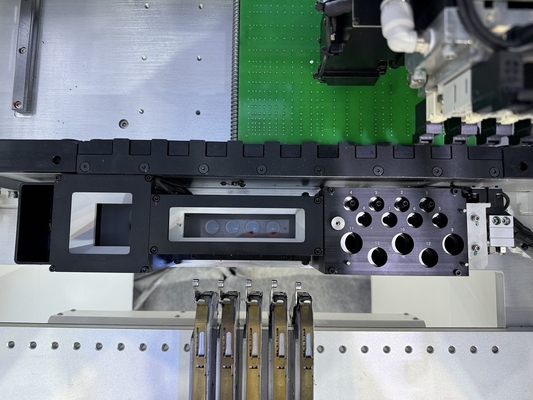

2. Perubahan nozzle otomatis (13 set perpustakaan nozzle)
3.Kompensasi Termal
4. Pengangkutan otomatis
5Kecepatan optimal:11500CPH IPC9850:8850CPH
6. ...
Untuk fitur mesin lebih lanjut, silakan berkonsultasi dengan manajer akun kami
Daftar Bagian CHM-551
| Artikel |
Jumlah |
Artikel |
Jumlah |
| Mesin pick dan tempat |
1 |
Pinset |
1 |
| Nozzles |
8 |
Inner Hexagon Spanner |
1 |
| Kotak alat |
1 |
Minyak pelincir |
1 |
| Kartu Jaminan |
1 |
Filter |
4 |
| Panduan Pengguna |
1 |
Konektor cepat |
1 |
| Laporan pengujian |
1 |
Mouse Pad |
1 |
| Sikat |
1 |
Kabel listrik |
1 |
| Spesifikasi CHM-551 |
| Dimensi |
1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| Berat badan |
260kg & 310kg |
| Sumber Daya |
AC220V (50Hz,fase tunggal) 1,5kw |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum |
| Jumlah kepala pemasangan |
4 kepala |
| Kecepatan pemasangan |
11500CPH (optimal)IPC9850: 8850cph |
| Meningkatnya Keakuratan |
(XY) ± 0,05mm;CPK≥1.0 |
| Tinggi komponen |
12 mm |
| Jenis komponen |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kondensator/diode/triode/LED/IC, dll.) |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350mm ((L) x270mm ((W) (standar);
600mm ((L) x350mm ((W) (Fleksibel) |
| Perubahan Nozzle |
Perubahan nozel otomatis(13-lubang nozzle perpustakaan) |
| Sistem kontrol |
Komputer industri bawaan (Windows 7)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y yang digerakkan oleh servo motor;
mengadopsi akselerasi dan perlambatan kurva S yang fleksibel
|
| Sistem Transmisi |

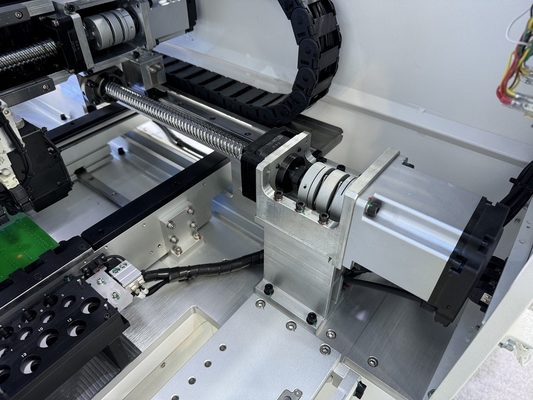

Sekrup bola + panduan linier |
| Sistem Penganan |
50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Snapshot camerax4 (ukuran komponen yang berlaku: 14mm×14mm);
IC camerax1 (ukuran komponen yang berlaku: 25mm×25mm);
Tanda kamerax2 |
Sorot:
1. pertukaran nozzle otomatis, Anda tidak perlu untuk mengubah nozzle secara manual, sangat nyaman!
2. Sistem kamera visi yang kuat, kamera diperbarui dengan akurasi yang lebih tinggi, IC placecd lebih akurat, dan komponen minimum 0201.
3. Dengan PCB otomatis conveyor, dibangun jalur produksi SMT kecil, bebas tangan Anda!
4. Konfigurasi tinggi dengan perangkat lunak cerdas, umur yang lebih lama, Charmhigh memberikan bagian mekanik yang lebih kuat.
Fitur utama:
4 kepala, 50 tumpukan feeder, servo motor, PCB auto conveyor, sekrup bola,
Kompensasi termal, perubahan nozel otomatis 19 lubang, 0201, tes CPK lulus......
Pemasangan IC dengan hasil yang sempurna, dukungan maksimum 25x25mm ukuran IC, pitch kecil sempurna pemasangan.

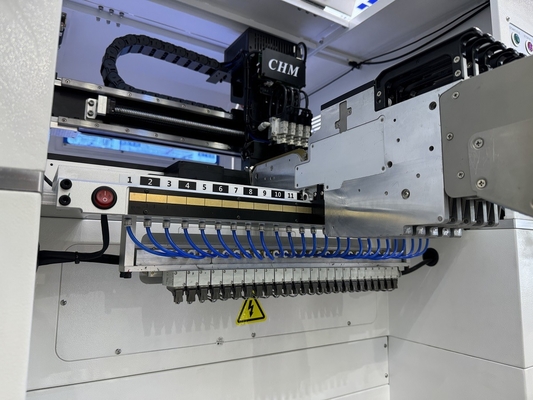

Satu sisi dilengkapi dengan 25 slot feeder, kedua sisi bersama-sama memiliki 50pcs.
Support feeder Yamaha (baik feeder listrik dan feeder pneumatik:
Sangat stabil dengan presisi tinggi, model 4 kepala terbaik di Cina.
Charmhigh SMT, pasokan pabrik, pengiriman cepat.
Charmhigh, merek Chiense teratas.
Merekomendasikan jalur produksi SMT:
Garis 1:
3040 printer paste solder, CHM-551 SMD pick and place robot, oven reflow T961
Garis 2:
Silakan perhatikan:
Mesin pick and place lengkap dengan semua aksesoris yang termasuk dalam paket, mesin siap digunakan!
Satu-satunya hal yang perlu Anda persiapkan adalah kompresor udara eksternal (suplai udara untuk feeder pneumatik).
Silakan beli mesin ini dengan percaya diri.
Nikmati dengan mesin pick and place Anda!
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
