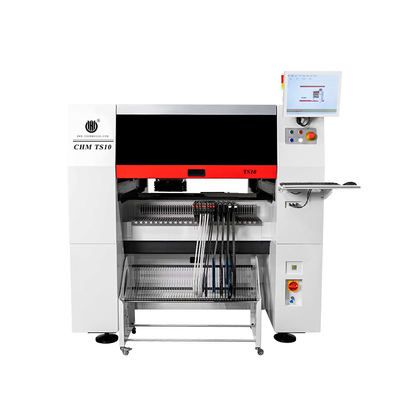

TS10 kecepatan tinggi canggih SMT Mesin pick dan tempat sepenuhnya otomatis dengan 100 slot Feeder
Untuk jalur produksi SMT besar, jalur perakitan PCB, manufaktur PCBA,01005 didukung,CPK≥1.0
Pengantar
TS10 Sepuluh kepala presisi tinggi, kecepatan tinggi umum-universal pick dan tempat mesin
1Kecepatan optimal:42000CPH(dalam kondisi terbaik dari perusahaan kami)
2. Keakuratan pemasangan: ((xy) + 0,03mmCPK > 1.0
3. Komponen Range pemasangan: Ukuran inci01005- 36mmX36mm dan komponen yang lebih besar
4Opsional: pemindaian cahaya biru, pemasangan lensa, produksi pemasangan PCB panjang 1,2m
Klik untuk mengunduh katalog TS10 dari sini: TS10 - Katalog.pdf
Spesifikasi Charmhigh TS10:
| Dimensi |
1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| Berat badan |
1930kg |
| Sumber Daya |
AC380V (50Hz, tiga fase), 4,5kW |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum bawaan |
| Jumlah kepala pemasangan |
10 kepala |
| Kecepatan pemasangan |
43000kph (optimal) |
| Meningkatnya Keakuratan |
(XY) ± 0,03mmCPK≥1.0 |
| Tinggi komponen |
≤ 12mm |
| Jenis komponen |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kondensator/diode/triode/LED/IC, dll.) |
| Jangkauan komponen |
Ukuran inci 0201 sampai 36mm * 36mm, dan komponen yang lebih besar dipasang. |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
600mm ((L) × 400mm ((W) (standar);
1200mm ((L) × 400mm ((W) (opsional) |
| Pengangkutan PCB |
Pengangkutan otomatis 3-bagian rel, dukungan PCB |
| Perubahan Nozzle |
Perubahan nozel otomatis(37-lubang pustaka nozel) |
| Sistem kontrol |
Komputer industri bawaan (Windows 7)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y didorong olehServo motor Panasonic A6 (sumbu Y dengan motor ganda); mengadopsi akselerasi dan decelerasi kurva S yang fleksibel |
| Sistem Transmisi |
sumbu X & Y mengadopsi THK sekrup bola tanah dan THK pemandu linier bisu(Sumbu Y dengan sekrup ganda) |
| Sistem Penganan |
100 NXT8mm standar feeders tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Kamera terbang × 10 (ukuran komponen yang berlaku: 16mm × 16mm);
Kamera IC × 1 (ukuran komponen yang berlaku: 36mm × 36mm);
Ini memiliki fungsi menjahit gambar
Tanda kamera × 2 |
Sorot:
1Mendukung deteksi CPK,Min komponen 01005
2. sumbu Y mengadopsimotor servo kembarsistem kontrol
3. Sistem koreksi kompensasi termal otomatis
4. Dibangun di Pompa vakum + struktur katup solenoid
5.Perubahan nozel otomatis(37 set pustaka nozzle)
6. Perangkat Dukungan PCB
7. kamera tanda ganda, baik untuk PCB yang lebih besar
8...
Untuk fitur mesin lebih lanjut, silakan berkonsultasi dengan manajer akun kami

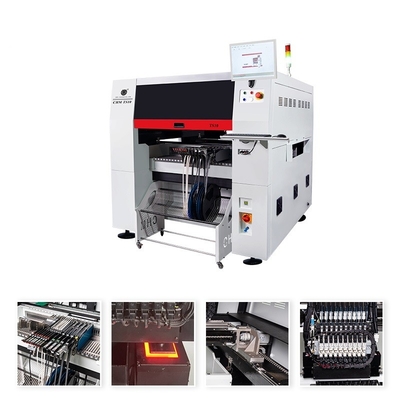

Sorotan dari TS10:
1/Axis Y Mengadopsi Sistem Kontrol Servo Kembar
Y-sumbu mengadopsi kembar Panasonic A6 servo motor,THK sekrup tanah,silent panduan linier
2/Dukungan Deteksi CPK
Memastikan bahwa kemampuan proses tetap stabil dan dijamin
3/Komponen berukuran besar(mudah untuk mengambil, mengidentifikasi dan dipasang dengan akurat) Ketika area pengenalan kamera lC melebihi, pengenalan segmentasi didukung dan gambar perangkat lengkap secara otomatis terbentuk
4/ANC (Automatic Nozzle Changer)
Distribusi nozel otomatis dan penggantian nozel otomatis5/Sistem Koreksi Kompensasi Termal Otomatis.

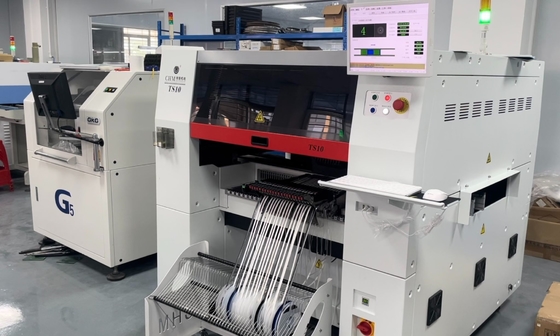

TS10 gambar nyata di pabrik kami:100 slot feeder (Bekerja dengan Fuji NXT feeder listrik):

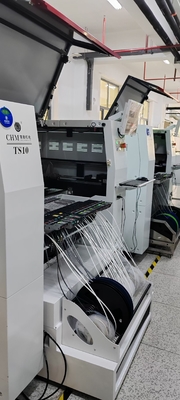

Situs pelanggan:
Sampel:
Pemasok langsung pabrik Charmhigh:
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
