Charmhigh CHM-551 Konfigurasi Tinggi Mesin Pemilih dan Penempatan 4 Kepala Kecil dan Presisi Tinggi
Bagus untuk produksi batch kecil dengan stabilitas tinggi.
Membuka masa depan manufaktur elektronik dengan CHM-551, sebuah kompak, presisi tinggi 4-kepala SMT pick dan tempat mesin dirancang untuk produksi batch kecil hingga menengah.solusi mutakhir ini memberikan akurasi yang luar biasa, mendukung komponen kecil seperti 0201, QFN, BGA, dan banyak lagi, menjadikannya pilihan utama untuk R&D, prototipe, dan perakitan PCB hemat biaya.
Mengapa Pilih CHM-551?
1. Presisi superior: Mencapai penempatan yang sempurna dengan sistem sekrup bola presisi tinggi dan kamera visi canggih, memastikan keselarasan IC yang sempurna dan kepatuhan CPK≥1.0 untuk hasil yang dapat diandalkan.
2Kinerja kecepatan tinggi: Tingkatkan produktivitas dengan kecepatan optimal 11.500 CPH (IPC9850: 8.850 CPH), ideal untuk menjalankan batch kecil tanpa mengorbankan kualitas.
3. Smart Automation: Mempunyai perubahan nozel otomatis (perpustakaan 13 set), kompensasi termal, dan konveyor otomatis PCB untuk merampingkan alur kerja Anda dan membebaskan waktu yang berharga.
4. Kompak & Versatile: Menghemat ruang desktop atau opsi dasar vertikal cocok dengan mulus ke dalam ruang kerja mana pun, mendukung PCB hingga 400x300mm dan 50 feeder Yamaha (pneumatik / listrik).
5. Inovasi yang hemat biaya: Murah tanpa mengorbankan kualitas, CHM-551 sangat cocok untuk startup, laboratorium, dan bisnis yang bertujuan untuk meningkatkan produksi SMT secara efisien.
Fitur Utama:

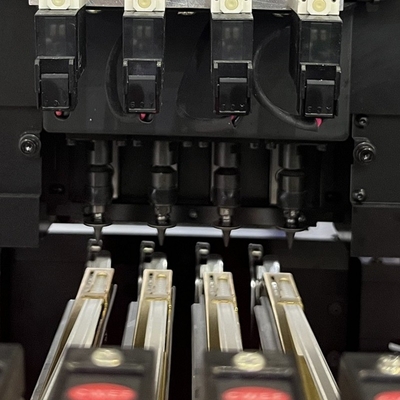

1. Desain 4-kepala: Pada saat yang sama menangani beberapa komponen untuk perakitan yang lebih cepat.
2. 0201 Kapasitas: Mengatasi komponen terkecil dengan mudah, ideal untuk elektronik modern.
3Perangkat Lunak Ramah Pengguna: Antarmuka intuitif menyederhanakan operasi, tidak perlu keterampilan ahli.
4. Bangunan yang kokoh: Konfigurasi high-end memastikan daya tahan dan kinerja jangka panjang.
5. Dukungan Global: Didukung oleh garansi 1 tahun, layanan seumur hidup, dan dukungan teknis khusus dari Charmhigh.
Sempurna untuk:
- SMT Prototyping: Cepat membawa desain Anda ke kehidupan dengan presisi.
- Produksi Batch Kecil: hemat biaya untuk startup dan produsen ceruk.
Laboratorium R&D: Fleksibel dan dapat diandalkan untuk pengujian dan inovasi.
| Spesifikasi CHM-551 |
| Dimensi |
1050mm(L) x1050mm(W) x 1360mm(H) |
| Berat badan |
310kg |
| Sumber Daya |
AC220V (50Hz,fase tunggal) 1,5kw |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum |
| Jumlah kepala pemasangan |
4 kepala |
| Kecepatan pemasangan |
11500CPH (optimal)IPC9850: 8850cph |
| Meningkatnya Keakuratan |
(XY) ± 0,06mm;CPK≥1.0 |
| Tinggi komponen |
12 mm |
| Jenis komponen |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, dll.
(resistor/kondensator/diode/triode/LED/IC, dll.) |
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350mm ((L) x270mm ((W) (standar);
600mm ((L) x350mm ((W) (Fleksibel) |
| Perubahan Nozzle |
APerubahan nozel ekstomatika(13-lubang nozzle perpustakaan) |
| Sistem kontrol |
Komputer industri bawaan (Windows 7)
dilengkapi dengan monitor, keyboard, dan mouse |

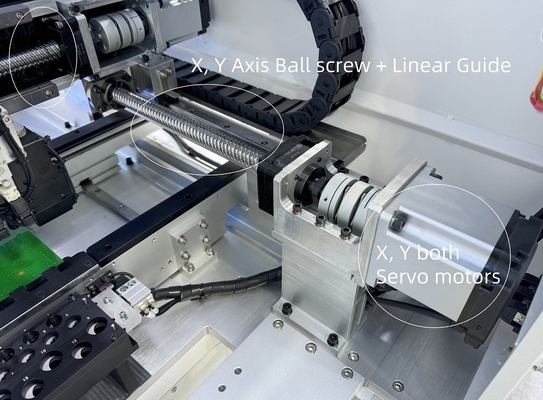

| Sistem Penggerak |
sumbu X&Y yang digerakkan oleh servo motor;
mengadopsi akselerasi dan perlambatan kurva S yang fleksibel
|
| Sistem Transmisi |
Sekrup bola + panduan linier |
| Sistem Penganan |
50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |

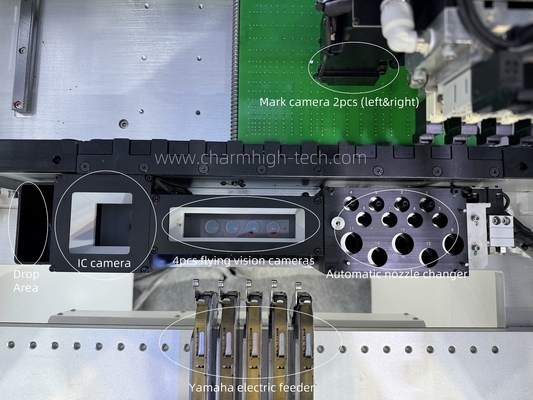

| Sistem Penglihatan |
Snapshot camerax4 (ukuran komponen yang berlaku: 14mm×14mm);
IC camerax1 (ukuran komponen yang berlaku: 25mm×25mm);
Tanda kamerax2 |
100% gambar asli:

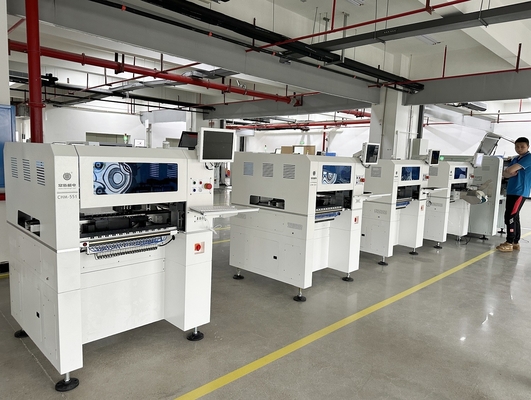

Ini memiliki versi desktop dan versi vertikal dua jenis, itu dapat melakukan jalur produksi SMT otomatis penuh:
Sampel PCB oleh pelanggan:

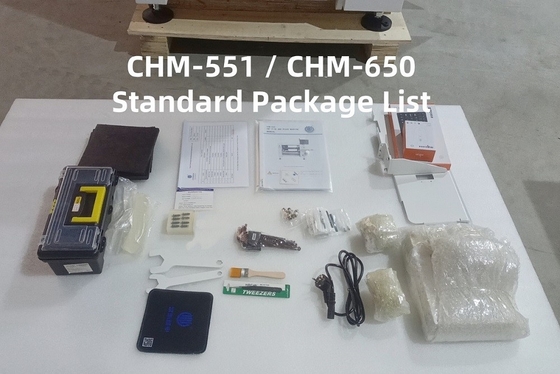

Daftar Bagian CHM-551
| Artikel |
Jumlah |
Artikel |
Jumlah |
| Mesin pick dan tempat |
1 |
Pinset |
1 |
| Nozzles |
8 |
Inner Hexagon Spanner |
1 |
| Kotak alat |
1 |
Minyak pelincir |
1 |
| Kartu Jaminan |
1 |
Filter |
4 |
| Panduan Pengguna |
1 |
Konektor cepat |
1 |
| Laporan pengujian |
1 |
Mouse Pad |
1 |
| Sikat |
1 |
Kabel listrik |
1 |
Silakan perhatikan:
Mesin pick and place lengkap dengan semua aksesoris yang termasuk dalam paket, mesin siap digunakan!
Satu-satunya hal yang perlu Anda persiapkan adalah kompresor udara eksternal (suplai udara untuk feeder pneumatik).
Silakan beli mesin ini dengan percaya diri.
Nikmati dengan mesin pick and place Anda!
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
