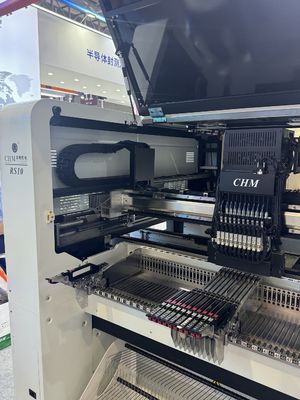

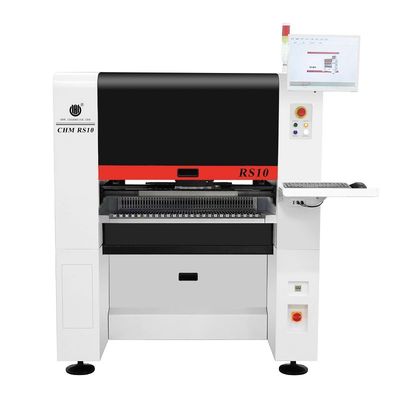

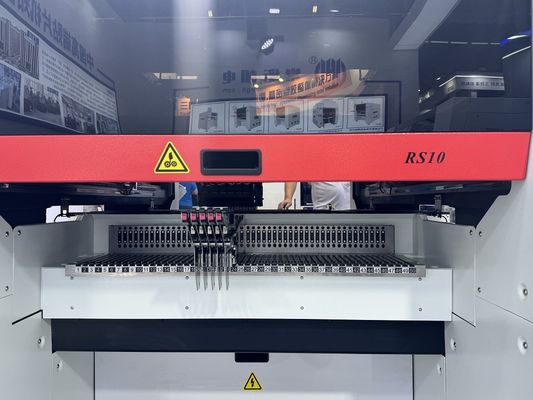

Dual Linear Motor Drive Charmhigh RS10 Suspensi Magnetik SMT Pick and Place Machine

Dual Linear Motor Drive Charmhigh RS10 Suspensi Magnetik SMT Pick and Place Machine
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Dual Linear Motor Drive Charmhigh RS10 Suspensi Magnetik SMT Pick and Place Machine Dual Linear Motor Drive Charmhigh RS10 Suspensi Magnetik SMT Pick and Place Machine Dual Linear Motor Drive Charmhigh RS10 Suspensi Magnetik SMT Pick and Place Machine Dual Linear Motor Drive Charmhigh RS10 Suspensi Magnetik SMT Pick and Place Machine Dual Linear Motor Drive Charmhigh RS10 Suspensi Magnetik SMT Pick and Place Machine

Gambar besar :  Dual Linear Motor Drive Charmhigh RS10 Suspensi Magnetik SMT Pick and Place Machine

Detail produk:
Tempat asal: Cina
Nama merek: Charmhigh
Sertifikasi: CE
Nomor model: RS10 (Magnetic Suspension)
Dokumen: Charmhigh RS10.pdf
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: $38000
Kemasan rincian: Kotak Kayu
Waktu pengiriman: 3-7 Hari Kerja
Syarat-syarat pembayaran: T/T, Serikat Barat
Menyediakan kemampuan: 30 per bulan
Kontak

Dual Linear Motor Drive Charmhigh RS10 Suspensi Magnetik SMT Pick and Place Machine

Deskripsi
Kepala: 10 kepala (dengan 31 pcs Nozzle Auto-Change Position) ukuran PCB: 600(L)*400(W)mm (Standar)
Kecepatan Pemasangan: Kecepatan optimal: 45000cph; Pengumpan: Mendukung 100 buah pengumpan listrik NXT
Komponen: 01005, 0201,0402,-5050, SOP, QFN,BGA... Ketinggian komponen maksimum: 12mm
Kamera: IC camera: 1pcs (36X36mm); Kamera IC: 1 buah (36X36mm); Flying camera: 10pcs (16X16 Pengiriman PCB: 3 buah pengiriman otomatis dengan rel, lebar dapat disesuaikan dengan perangkat lunak
Dimensi: 1600 (P) * 1688 (L) * 1560 (T) mm Catu Daya: AC380V (50Hz, tiga fase) 4.5kw
Tipe pengumpan: Pengumpan listrik Fuji NXT Motor: X motor motor servo motor + y motor linier ganda
Ketebalan PCB: 0.6-3.5mm Berat Bersih: 1930kg

Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Ringkasan Produk

Charmhigh RS10 Magnetic Suspension Pick and Place Machine - Dual Linear Motor Drive

Dirancang untuk kecepatan tinggi, presisi tinggi besar PCB assembly line dan PCBA manufaktur.

Fitur Utama
  • Kecepatan optimal: 45.000 CPH (dalam kondisi optimal)
  • Keakuratan pemasangan: (XY) ± 0,035mm CPK≥1.0
  • Komponen Range pemasangan: 01005 sampai 36mm × 36mm dan komponen yang lebih besar
  • Fitur opsional: pemindaian cahaya biru, pemasangan lensa, produksi pemasangan PCB panjang 1,2m
Demonstrasi Video

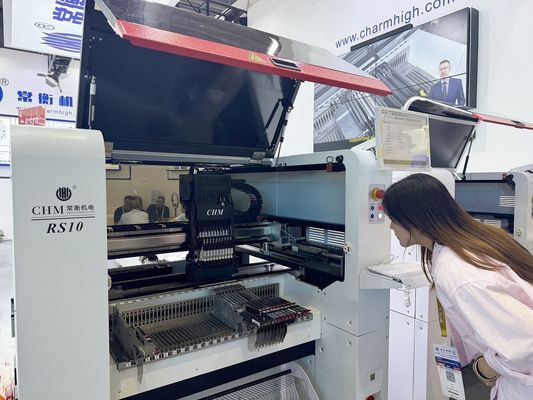

Video Kerja Nyata Pameran NEPCON Produksi bengkel
Spesifikasi Teknis
Dimensi1600mm ((L) × 1688mm ((W) × 1560mm ((H)
Berat badan1930kg
Sumber DayaAC380V (50Hz, tiga fase), 4,5kW
Pasokan Udara0.5MPa ~ 0.7MPa
Generasi vakumPompa vakum bawaan
Jumlah kepala pemasangan10 kepala
Kecepatan pemasangan45,000 CPH (optimal)
Meningkatnya Keakuratan(XY) ± 0,035mm CPK≥1.0
Tinggi komponen≤ 12mm
Jenis komponen01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, dll.
Jangkauan komponenUkuran inci 0201 sampai 36mm*36mm, dan komponen yang lebih besar
Ketebalan PCB0.6mm~3.5mm
Ukuran PCB600mm(L) × 400mm(W) (standar); 1200mm(L) × 400mm(W) (opsional)
Pengangkutan PCBPengangkutan otomatis 3-bagian rel, dukungan PCB
Perubahan NozzlePerubahan nozel otomatis (31-lubang perpustakaan nozel)
Sistem kontrolKomputer industri built-in (Windows 7) dengan monitor, keyboard, dan mouse
Sistem Penggeraksumbu X digerakkan oleh servo motor, sumbu Y digerakkan oleh motor linier ganda
Sistem Transmisisumbu X&Y dengan sekrup bola tanah THK dan panduan linier bisu THK
Sistem Penganan100 NXT 8mm standar feeders tumpukan
Sistem PenglihatanKamera terbang × 10, kamera IC × 1, kamera tanda × 2 dengan fungsi jahit gambar
Highlights Mesin
  • Y-axis Dual Linear Motor Drive
  • Mendukung Deteksi CPK
  • Identifikasi Komponen Berukuran Besar
  • ANC (Automatic Nozzle Changer)
  • Sistem Visi IC HD
  • Struktur rangka dengan platform penggilingan kelas industri
  • Pompa vakum terintegrasi + Struktur katup solenoid
  • Sistem koreksi kompensasi termal otomatis
  • Perangkat pendukung PCB
  • Kamera Dual Mark untuk PCB yang lebih besar
Gambar Produk
Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
Layanan & Jaminan:Mesin lengkap memiliki garansi 1 tahun dari tanggal pembelian dengan layanan seumur hidup.
