Lucu tapi kuat!

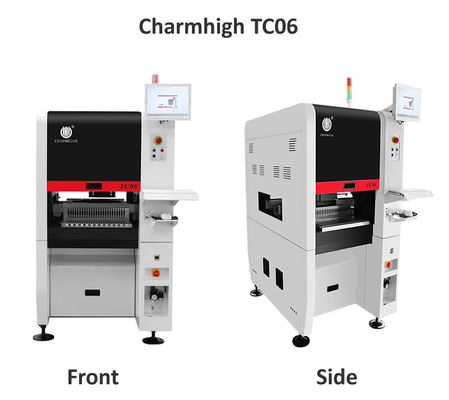

TC06 Mesin Penempatan dan Pengambilan SMT Kecepatan Tinggi 6 Kepala dengan Platform Besi Cor Terintegrasi
Mesin Penempatan dan Pengambilan SMT Modul6 Kepala 50 pengumpan, Mendukung 01005 CPK>1.0
Lebar 89cm, cocok untuk sebagian besar pintu kantor dan lift!
Mesin pembuat PCB, lini perakitan PCB otomatis penuh, merek teratas China Charmhigh
1. Nomor model: TC06
2. Merek: Charmhigh
3. Konfigurasi utama:In-line otomatis penuh + pengiriman otomatis PCB + 6 Kepala 50 pengumpan +(xy)+30μm, CPK>1.0 + Sumbu X&Y digerakkan oleh motor servo Panasonic + pengganti nosel otomatis + 9 kamera + Sekrup Ground & Panduan Linier + Kompensasi Termal + Kecepatan Optimal: 27800CPH

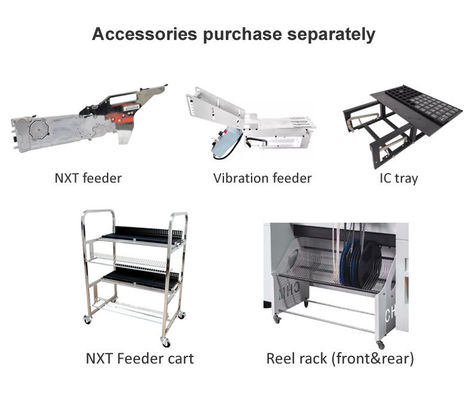

4. Pengumpan: Pengumpan Listrik Fuji (dibeli secara terpisah)
5. Area PCB: 350mm(P) * 300mm(L)
6. Dilengkapi dengan komputer & keyboard & mouse dengan sistem Windows
7. Komponen: 01005/ 0201/ 0402 / 0603-5050/ dioda/ trioda/ SOP/ QFP/ QFN/ BGA/ LED... hingga IC 36*36mm maks
8. Dimensi: 890 (P) * 1450 (L) * 1500 (T) mm, AC220V (50hz, fase tunggal); Berat bersih: 900kg
9. Waktu tunggu: 5-7 hari kerja
10. Pengiriman: melalui laut / ambil langsung dari pabrik kami / kirim ke gudang China
11. Metode pembayaran: transfer bank (T/T)
12. Pengepakan: kotak kayu lapis
Sorotan:
1. Mendukung uji CPK
2. Mendukung Pengenalan Pin IC
3. Kompensasi Termal Otomatis
4. Penggantian Nosel Otomatis
5. Desain sempit lebar 89cm
6. Mendukung 01005, kecepatan maks 27800CPH
Saluran YouTube Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Video kerja TC06, pemasangan 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 bekerja bersama: https://www.youtube.com/watch?v=x7ChkUV0HG4
Parameter Charmhigh TC06:
| Dimensi |
890mm(P)x1450mm(L)x1500mm(T)
|
| Berat |
900kg |
| Catu Daya |
AC220V (50Hz, fase tunggal), 3kW |
| Catu Udara |
0.5MPa ~0.7MPa |
| Pembangkitan Vakum |
Pompa vakum internal |
| Kuantitas Kepala Pemasangan |
6 |
| Kecepatan Pemasangan |
27800cph (optimal) |
| Akurasi Pemasangan |
(xy)+30μm, CPK≥1.0 |
| Tinggi Komponen |
≤12mm |
|
Jenis Komponen &
Rentang Komponen
|
-Pengecualian resistor kapasitor, dioda silinder, aluminium
kapasitor, SOT, SOP, QFP, QFN, BGA, dll.
-Ukuran inci 01005 hingga 36*36mm, dan pemasangan komponen yang lebih besar
|
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350mm(P)x300mm(L) |
| Pengangkutan PCB |
Pengangkutan otomatis rel 3 bagian, perangkat pendukung PCB |
| Penggantian Nosel |
Penggantian nosel otomatis (perpustakaan nosel 19 lubang) |
| Sistem Kontrol |
Komputer industri internal (sistem Windows)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
Sumbu X&Y digerakkan oleh Motor servo Panasonic
|
| Sistem Transmisi |
Sekrup grounding + Panduan linier |
| Sistem Pemberian Makan |
50 tumpukan pengumpan standar NXT 8mm
(juga cocok untuk baki IC dan pengumpan stik) |
| Sistem Visi |
Kamera terbang x 6 (ukuran komponen yang berlaku: 16mmx16mm);
Kamera IC x 1 (ukuran komponen yang berlaku: 36mmx36mm);
Kamera Mark x 2 |
Daftar bagian:
| Item |
Kuantitas |
Item |
Kuantitas |
| Mesin Penempatan dan Pengambilan TC06 |
1 |
Minyak pelumas |
1 |
| Nosel |
8 |
Filter |
4 |
| Kotak alat |
1 |
Konektor cepat |
1 |
| Kartu Garansi |
1 |
Alas mouse |
2 |
| Panduan Pengguna |
1 |
Kabel daya |
2 |
| Laporan Uji |
1 |
Keyboard |
1 |
| Sikat |
1 |
Alas mouse |
1 |
| Pinset |
1 |
LCD |
1 |
Charmhigh TC06, 6-kepala 50-pengumpan:
Mesin penempatan dan pengambilan ini ringkas dan menggemaskan, namun sangat bertenaga.
Keunggulan TC06:
-Mendukung CPK adalah kunci penting untuk memilih mesin penempatan dan pengambilan, membuat proses produksi SMT lebih stabil.
-ANC: Penggantian nosel otomatis, nosel dapat dialokasikan secara otomatis sesuai dengan komponen, membuat produksi SMT lebih cerdas dan lebih efisien.
-Kepala pemasangan universal presisi tinggi: satu mesin dapat memenuhi kebutuhan pemasangan berbagai komponen dengan stabilitas tinggi
-Struktur dasar besi cor, mesin penempatan dan pengambilan berjalan mulus pada kecepatan tinggi, lebih baik daripada marmer.
-Sumbu X&Y yang digerakkan oleh motor servo Panasonic memastikan stabilitas dan presisi jangka panjang mesin.
Charmhigh TC06: Deteksi CPK lulus, TC06: CPK≥1.0, Mendukung 01005, model presisi tinggi.

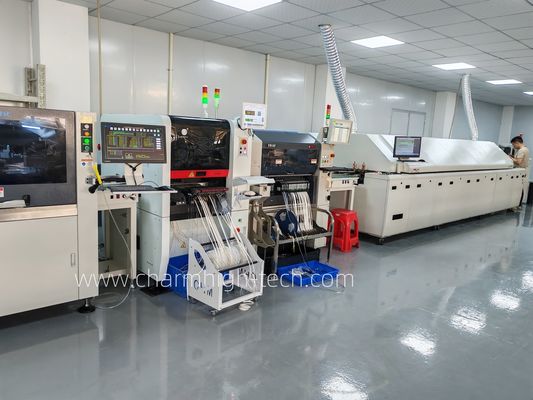

Rekomendasi lini produksi SMT:
Contoh pemasangan:
Pasokan langsung pabrik Charmhigh:
Pengepakan kuat TC06:
Layanan & Garansi:
Mesin lengkap memiliki masa garansi 1 tahun sejak waktu pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan dukungan Q/A dan pemecahan masalah online serta layanan saran teknis.
Kami menyediakan layanan purna jual satu lawan satu. Setiap mesin 100% diuji dengan baik sebelum dikirim.
