Charmhigh Module Pick and Place Machine TC06
Desain high-end & kompak.Besi cor terintegrasi, struktur sinar-X yang sangat kuat.
6 Kepala 50 feeders, Dukungan 01005CPK > 1.0
Lebar 89cm, cocok untuk sebagian besar pintu kantor dan lift!
TC06 SMT pick and place machine dirancang dengan perakitan PCBA modular dalam pikiran, mesin ini mendukung IC pitch ultra-halus, BGA, QFN, dan komponen pasif 0201,01005 dengan akurasi yang luar biasa.Desain kompak memungkinkan integrasi mulus ke dalam jalur SMT modern, membuatnya ideal untuk elektronik pintar, perangkat IoT, dan produksi modul yang disesuaikan.
Keuntungan dari TC06:
1Mendukung CPK adalah kunci penting untuk memilih mesin pick and place, membuat proses produksi SMT lebih stabil.
2.ANC: Automatic nozzle chagne, membuat produksi SMT lebih cerdas dan lebih efisien.
3.6 kepala pemasangan presisi tinggi: satu mesin dapat memenuhi kebutuhan pemasangan berbagai komponen dengan stabilitas tinggi
4.Struktur dasar besi cor, mesin pick and place berjalan lancar pada kecepatan tinggi.
5.Axis X & Y yang digerakkan oleh motor servo Panasonic memastikan stabilitas jangka panjang dan presisi mesin.
Charmhigh saluran YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 video kerja, pemasangan 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Parameter TC06 Charmhigh:

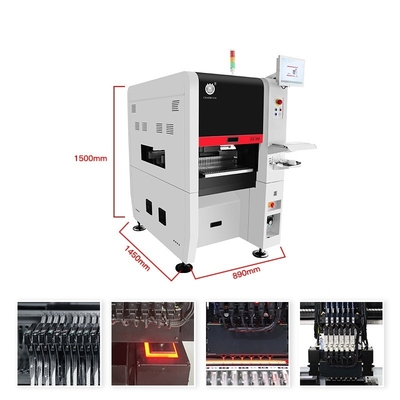

| Dimensi |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| Berat badan |
900kg |
| Sumber Daya |
AC220V (50Hz, fase tunggal), 3kW |
| Pasokan Udara |
0.5MPa ~ 0.7MPa |
| Generasi vakum |
Pompa vakum bawaan |
| Jumlah kepala pemasangan |
6 |
| Kecepatan pemasangan |
27800cph (optimal) |
| Meningkatnya Keakuratan |
(xy) + 30μm, CPK≥1.0 |
| Tinggi komponen |
≤ 12mm |
|
Tipe komponen &
Jangkauan komponen
|
- Resistor kondensator pengecualian, dioda silinder, aluminium
Kondensator, SOT, SOP, QFP, QFN, BGA, dll.
- Ukuran inci01005 sampai 36*36mm, dan komponen yang lebih besar
|
| Ketebalan PCB |
0.6mm~3.5mm |
| Ukuran PCB |
350 mm ((L) x 300 mm ((W) |
| Pengangkutan PCB |
Pengangkutan otomatis 3-bagian rel, perangkat pendukung PCB |
| Perubahan Nozzle |
Perubahan nozel otomatis (perpustakaan nozel 19 lubang) |
| Sistem kontrol |
Komputer industri bawaan (sistem Windows)
dilengkapi dengan monitor, keyboard, dan mouse |
| Sistem Penggerak |
sumbu X&Y didorong olehMotor servo Panasonic
|
| Sistem Transmisi |
Sekrup pengantar + Panduan linier |
| Sistem Penganan |

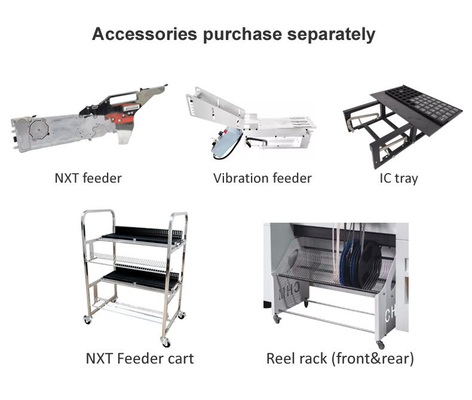

50 NXT 8mm standar feeders tumpukan
(juga cocok untuk baki IC dan pengumpan tongkat) |
| Sistem Penglihatan |
Kamera terbang x 6 (ukuran komponen yang berlaku: 16mmx16mm);
Kamera IC x 1 (ukuran komponen yang berlaku: 36mmx36mm);
Tanda kamera x 2 |

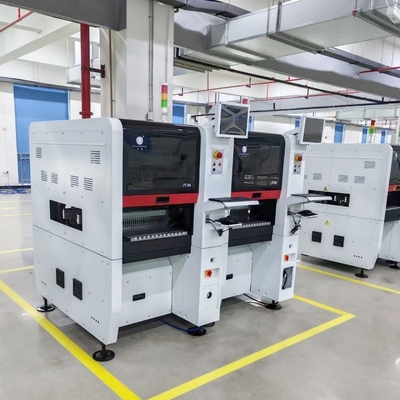

Dua unit Charmhigh TC06 bekerja sama, 27800 CPH * 2 = 55600 CPH
Mesin pick and place ini kompak dan menggemaskan, namun sangat kuat.
Charmhigh TC06: deteksi CPK lulus,TC06:CPK≥1.0, Dukungan 01005:
Jangkauan pemasangan:

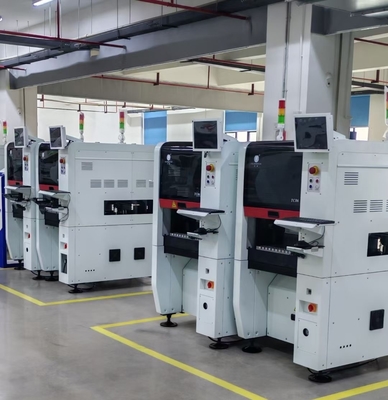

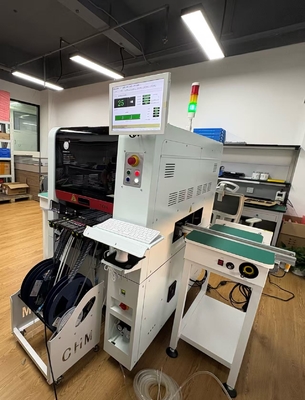

Situs pelanggan:
TC06 kemasan yang kuat:
Layanan & Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
Dukungan teknis:
Kimi Liu: Mob/ WhatsApp: +8613510675756
E-mail:kimi@charmhigh-tech.com
Selamat datang untuk mengikuti kami diYouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos
Jika Anda ingin mengetahui informasi lebih lanjut, silakan hubungi kami melalui E-mail.Kami akan menanggapi Anda pada pertama kalinya.
Mengapa memilih kami?
1.CHARMHIGH melayani pelanggan di lebih dari 30 negara di seluruh dunia, mendapatkan kepercayaan mereka melalui kinerja yang dapat diandalkan dan inovasi.
2Dengan keahlian yang mendalam dalam manufaktur SMT, kami mengkhususkan diri dalam merancang dan memberikan solusi SMT yang sepenuhnya disesuaikan dari konsep hingga produksi.
3.Tim kami menyediakan layanan teknis ahli dan dukungan responsif untuk memastikan operasi yang mulus dan efisiensi maksimum.
4.Kami memiliki pengalaman luas dalam mendiagnosis dan memecahkan tantangan SMT, menawarkan solusi yang dioptimalkan untuk setiap kebutuhan produksi.
5.Dengan memilih CHARMHIGH, Anda mendapatkan mitra jangka panjang yang dapat diandalkan yang berkomitmen untuk kesuksesan Anda dalam manufaktur SMT.
Layanan nilai tambah:
1.Perangkat Lunak Pemrograman Offline Gratis (nilai USD 2.083) - Sederhanakan pengaturan Anda dan kurangi waktu pemrograman secara signifikan
2.Menyertakan meja loading offline gratis (nilai USD 277) - Peralatan siap pakai untuk produktivitas segera
3.Pedoman Operasional Online khusus - Dukungan ahli memastikan pelaksanaan yang mulus dan operasi bebas kekhawatiran
