Mesin Pick and Place SMT 20-kepala TS20 Jalur Ganda Pemasang Kecepatan Tinggi

Gambar besar : Mesin Pick and Place SMT 20-kepala TS20 Jalur Ganda Pemasang Kecepatan Tinggi

Detail produk:

Place of Origin:	China
Nama merek:	Charmhigh
Sertifikasi:	CE
Model Number:	TS20 (20 heads + 100 feeders)

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1
Harga:	$56,800
Packaging Details:	plywood case
Delivery Time:	6-8 working days
Payment Terms:	T/T,Western Union
Supply Ability:	50 per month

Kontak

Mesin Pick and Place SMT 20-kepala TS20 Jalur Ganda Pemasang Kecepatan Tinggi

Deskripsi

Dimension:	1600(L)x1688(W)x1560(H)	Heads:	20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size:	Single-track conveyor: 60050-450mm; Dual-track conveyor: 60050-250mm	Speed:	82000cph (optimal)
Feeder:	Support 100pcs NXT electric feeders	Mounting accuracy:	(XY)±40μm CPK≥1.0
Component:	01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED..	Net weight:	2000kg
Camera:	Flying camera: 10pcs2 arms (component size 1616mm); Mark camera: 2pcs*2 arms	PCB delivery:	3 pieces auto delivery with rails, width can be adjusted by software
Power supply:	AC380V (50Hz, 3 phase) 6KW	Highest component:	12mm
Menyoroti:	Mesin pick and place SMT 20-kepala , Mesin penempatan SMT kecepatan tinggi 27800cph , Mesin pick and place PCB 450mm

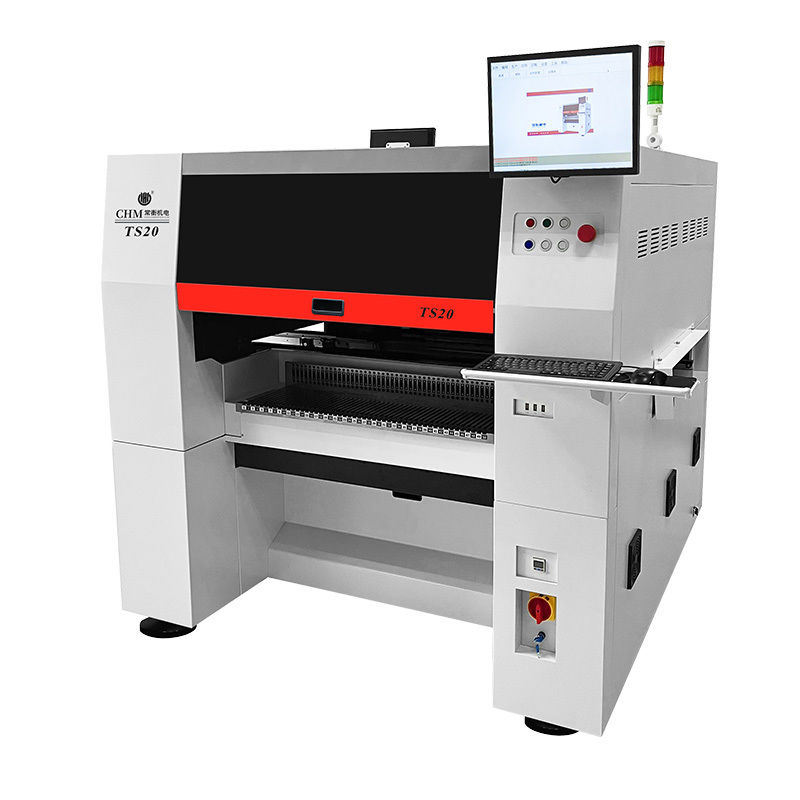

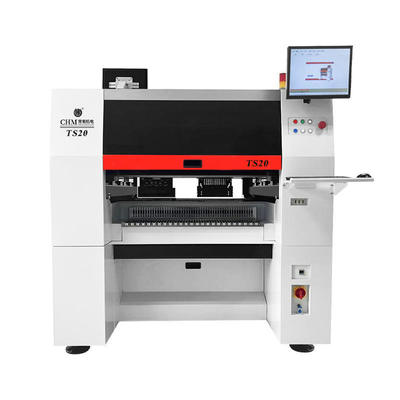

TS20 20 kepala otomatis SMT Pick and Place Machine

Mesin produksi elektronik presisi tinggi kecepatan tinggi

Pemasang chip canggih untuk perakitan PCB ini memiliki integrasi perangkat lunak cerdas dan kompatibilitas in-line penuh untuk jalur produksi SMT besar.

Fitur Utama

Sistem kompensasi termal untuk kinerja yang konsisten
Jangkauan pemasangan: 01005 (minimal) hingga 16mm*16mm (maksimal)
Pompa vakum built-in untuk penanganan komponen yang dapat diandalkan
Perubahan nozel otomatis dengan perpustakaan nozel 31 set

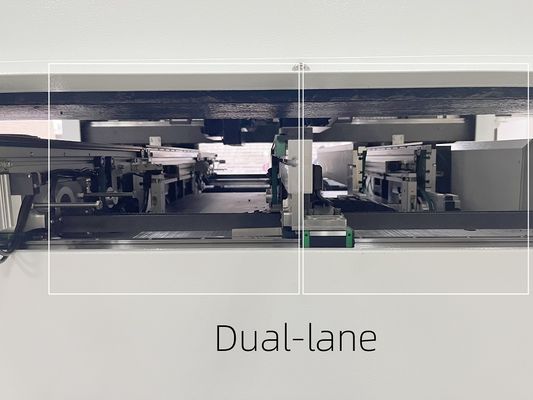

Conveyor shuttle dua jalur untuk produksi yang efisien

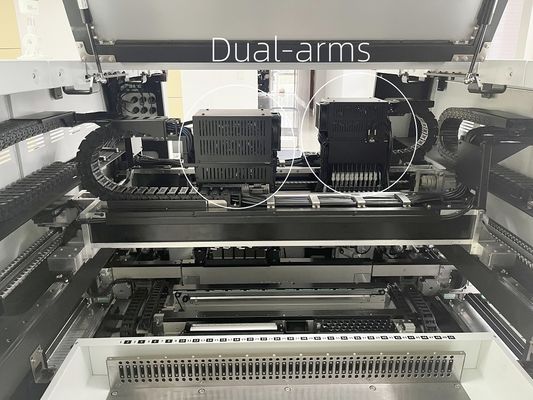

10 kepala * 2 konfigurasi gantry (tangan depan dan belakang)
Kapasitas tumpukan feeder 100 NXT 8mm

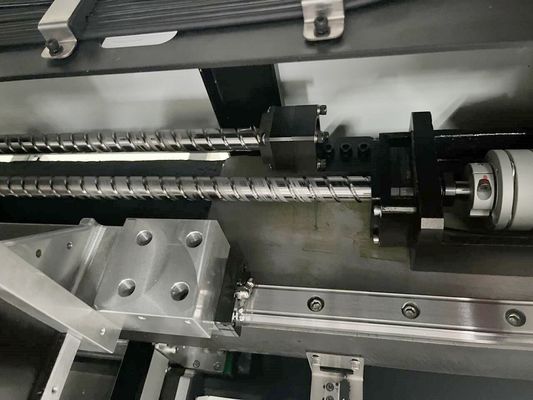

Y-axis gantry integral casting untuk peningkatan stabilitas

Spesifikasi Teknis

Parameter	Spesifikasi
Dimensi	1600mm(L) * 1688mm(W) * 1560mm(H)
Berat badan	2000kg
Sumber Daya	AC380V (50Hz, tiga fase), 6kW
Kecepatan pemasangan	82,000 CPH (optimal)
Meningkatnya Keakuratan	(XY) ± 40μm CPK≥1.0
Penanganan PCB	Kereta tunggal: 600mm ((L) * 50-450mm ((W) Kereta ganda: 600mm ((L) * 50-250mm ((W)
Jenis komponen	Resistor, kapasitor, dioda, SOT, SOP, QFP, QFN, BGA, dll.
Sistem Penglihatan	Kamera terbang102 gantry, kamera Mark22 gantry

Pembangunan Berkualitas Industri

Mesin seri TM06, TM08, TS10 dan TS20 kami memiliki platform penggilingan kelas industri dengan pengecoran integral sumbu Y, memastikan operasi yang stabil dan andal dalam kondisi kerja berkecepatan tinggi.

Garansi & Dukungan

Mesin lengkap termasuk garansi 1 tahun dari tanggal pembelian dengan dukungan layanan seumur hidup.

Dukungan Teknis:

Kimi's Mobile/WhatsApp: +86 135 106 75756

Email: kimi@charmhigh-tech.com

YouTube:Charmhigh Tech Channel

Untuk informasi tambahan atau persyaratan khusus, silakan hubungi tim kami untuk bantuan segera.
