Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping

Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping

Gambar besar :  Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping

Detail produk:
Tempat asal: Cina
Nama merek: Charmhigh
Sertifikasi: CE
Nomor model: CHM-551P
Dokumen: Charmhigh CHM-551P - Catalo...og.pdf
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: $9000
Kemasan rincian: Kotak kayu
Waktu pengiriman: 2-5 hari
Syarat-syarat pembayaran: T/T, Western Union
Menyediakan kemampuan: 50 per bulan
Kontak

Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping

Deskripsi
Pengumpan: 50pcs Pengumpan Yamaha (pengumpan pneumatik & listrik) Sistem Operasi: Windows (dilengkapi dengan PC dan mouse keyboard)
Kalibrasi fidusia: Kalibrasi otomatis Mark point Akurasi pemasangan: (XY) ±0,06 mm CPK≥1,0
Tinggi Komponen: 12mm Dimensi: 1050mm(P)x1050mm(L)x885mm(T)
NOZZLE: Pengubah nozzle otomatis dengan perpustakaan nozzle 13pcs Ukuran Max PCB: 350mm(L)x270mm(W) (Standard); 350mm(L)x270mm(W) (Standar); 600mm(L)x350mm(W) (Optio
Berat Bersih: 200kg Kecepatan Pemasangan: 11500CPH(optimal); 11500CPH (optimal); IPC9850:8850cph IPC9850:8850cph

Mesin Pick and Place 4-head high-end CHM-551P Precision Prototyping
Ringkasan Produk

CHM-551P adalah mesin pick and place SMT 4 kepala generasi berikutnya yang dirancang untuk perakitan SMT presisi tinggi dalam manufaktur elektronik dan aplikasi R&D.Dibangun dengan bingkai besi cor yang berat, mesin kelas industri ini memberikan stabilitas struktural yang superior, mengurangi getaran, dan secara signifikan meningkatkan akurasi penempatan dan kecepatan.

Fitur Utama
  • Uji CPK pendukung
  • Perubahan nozel otomatis (13 set perpustakaan nozel)
  • Kompensasi Termal
  • Pengangkutan otomatis
  • Kecepatan optimal: 14.400 CPH
  • Konstruksi besi cor
Aplikasi
  • Pengumpulan PCB batch kecil hingga menengah
  • Pabrik pita dan bohlam LED
  • Produksi kontrak elektronik (EMS)
  • R&D prototipe
  • Lembaga pendidikan
  • Pertumbuhan lini produksi SMT
Spesifikasi Teknis
Dimensi 1020mm ((L) x 1180mm ((W) x 1450mm ((H)
Berat badan 556kg
Sumber Daya AC220V (50Hz, fase tunggal) 1.5kw (kekuatan rata-rata 350w)
Pasokan Udara 0.5MPa ~ 0.7MPa
Generasi vakum Pompa vakum bawaan
Jumlah kepala pemasangan 4 kepala
Kecepatan pemasangan 14,400 CPH (optimal)
Meningkatnya Keakuratan (XY) ± 0,035mm; CPK≥1.0
Tinggi komponen 12 mm
Jenis komponen 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, dll. (resistor/kondensator/diode/triode/LED/IC, dll.) 0201 sampai komponen yang lebih besar ukuran 30*30mm
Ketebalan PCB 0.6mm~3.5mm
Ukuran PCB 350mm ((L) x 270mm ((W) (Standar); 600mm ((L) x 350mm ((W) (Fleksibel)

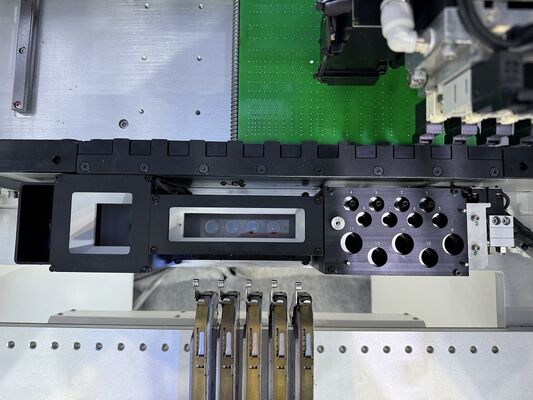

Perubahan Nozzle Perubahan nozel otomatis (bibliotek nozel 13 lubang)
Sistem kontrol Sistem Linux, dilengkapi dengan monitor, keyboard, dan mouse
Sistem Penggerak sumbu X&Y didorong oleh servo motor; mengadopsi akselerasi dan perlambatan kurva S yang fleksibel
Sistem Transmisi Sekrup bola + panduan linier
Sistem Penganan 50 Yamaha 8mm standar pneumatik / listrik feeder tumpukan (juga cocok untuk IC baki dan batang feeder)
Sistem Penglihatan Snapshot camerax4 (ukuran komponen yang berlaku: 14mm×14mm); IC camerax1 (ukuran komponen yang berlaku: 30mm×30mm); Mark camerax2

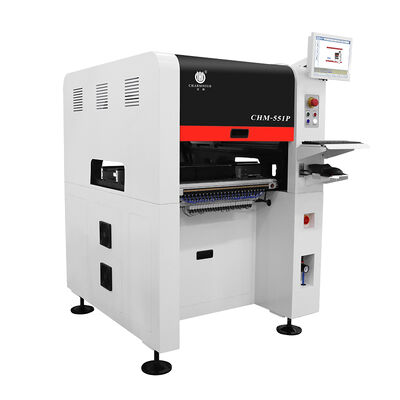

Gambaran Umum Mesin
CHM-551P Pick and Place Machine
Kompatibilitas Feeder

Bekerja dengan pengumpan pneumatik standar universal Yamaha & pengumpan listrik (dibeli secara terpisah):

  • 8mm / 12mm / 16mm / 24mm / 32mm / 44mm pengumpan listrik
  • 8x4mm/12mm/16mm/24mm/32mm/44mm feeder pneumatik
  • Pemasok getaran
Feeder compatibility options
Pemasangan Pelanggan

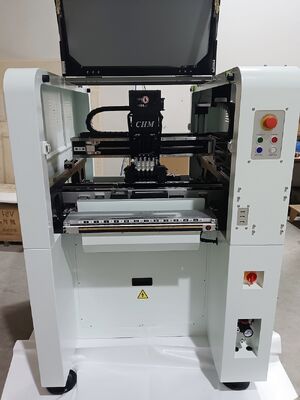

Customer site installation

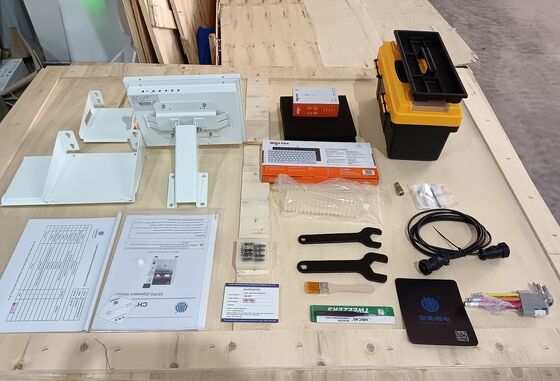

Daftar Bagian
Mesin pick dan tempat 1 Pinset 1
Nozzles 8 Inner Hexagon Spanner 1
Kotak alat 1 Minyak pelincir 1
Kartu Jaminan 1 Filter 4
Panduan Pengguna 1 Konektor cepat 1
Laporan pengujian 1 Mouse Pad 1
Sikat 1 Kabel listrik 1
Parts and accessories included
Mengapa memilih CHM-551P yang ditingkatkan?

Dengan konstruksi besi cornya, desain hemat ruang vertikal, dan akurasi yang ditingkatkan, CHM-551P menawarkan kinerja penempatan SMT kelas industri dengan harga yang kompetitif.2-4 hari waktu pengiriman dengan ketersediaan dalam persediaan.

Catatan Penting

Mesin pick and place lengkap dengan semua aksesoris yang termasuk dalam paket, mesin siap digunakan!

Satu-satunya hal yang perlu Anda persiapkan adalah kompresor udara eksternal (suplai udara untuk feeder pneumatik).

Silakan beli mesin ini dengan percaya diri.

Layanan & Jaminan

Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.

Kami selalu menyediakan suku cadang mesin, pasokan langsung pabrik dengan jaminan.

Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.

Kami menyediakan layanan purna jual satu-ke-satu.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
