T961 Desktop Reflow Oven dengan Conveyor 730*230mm 6 Temp Zones Mesin pemadatan 3,5KW

Jenis Conveyor Terpanas Mini Desktop SMT Reflow ovenT961 220v

230*730mm6 Zona3.5KW Mesin Pengelasan Pengelasan,Desain khusus untuk LED / SMD

Beli dari kamitoko onlinedengan harga terendah langsung:

T961: https://www.charmhigh-smt.com/sale-481488-t961-desktop-conveyor-reflow-oven-230-730mm-infrared-ic-heater-soldering-oven-puhui-220v.htm

Parameter teknis untuk T961:

Deskripsi:

1. Mesin ini memilih tingkat sirocco cerdas dan teknologi pemanasan inframerah cepat mengendalikan, dilengkapi dengan desain khusus roda angin, stabilitas kecepatan dan suhu seragam,setelan untuk pengelasan komponen LED dan BGA tanpa gangguan.

2Mesin ini dilengkapi dengan jenis crawler dan enam sistem pemanasan suhu area dan setiap area suhu menggunakan kontrol PID independen dan tipe pemanasan atas ke bawah,dapat membuat suhu dalam lebih akurat dan proporsional, hanya mengambil sekitar 7 menit dapat membiarkannya panas ke suhu kerja dari suhu kamar.

3Jenis pemanasan gelombang suhu cerdas, pilihan gelombang kapasitas besar, memiliki delapan gelombang suhu dapat memenuhi berbagai persyaratan teknologi pengelasan.
4. Gunakan teknologi yang dapat diprogram, preset gelombang suhu memori fungsi penyimpanan, dapat menyelesaikan seluruh proses las secara otomatis sesuai dengan gelombang preset Anda.
5Mengadopsi pengukuran suhu termokopel dan menambahkan sirkuit kompensasi, membuat pengukuran suhu lebih akurat, gelombang lebih sempurna.6. Gunakan teknologi kontrol suhu cerdas PID; membuat kontrol suhu lebih akurat.Mengadopsi diimpor arus besar solidstate relay output non-kontak dapat secara efektif menghindari IC atau kerusakan papan sirkuit karena pemanasan cepat atau tidak terganggu, membuat seluruh proses pengelasan lebih aman ilmiah.
7Sistem transmisi mengadopsi motor konversi frekuensi impor, kecepatan PID closedloop, operasi lancar, kisaran kecepatan disesuaikan 0-290mm / min.8Mengadopsi struktur roda independen dan baja tahan karat khusus, tahan lama memakai berjalan dengan lancar, presisi kecepatan dapat mencapai ± 10mm / min.9. zona pendinginan independen, untuk memastikan papan PCB suhu rendah ketika diperlukan.10. antarmuka operasi manusia-mesin yang ramah, tampilan LCD yang sempurna, tidak perlu terhubung dengan PC, dapat melihat seluruh proses perbaikan dengan sangat jelas.
11. Desain ergonomis, praktis dan mudah dioperasikan. kualitas membangun yang baik tetapi pada saat yang sama berat ringan dan jejak kecil memungkinkan T-960 untuk dengan mudah posisi bangku, diangkut atau disimpan.


Dasar untuk set gelombang:

1. Teori pengelasan reflow dan gelombang suhu

Ketika papan PCB masuk ke area pemanasan (area kering), pelarut dan gas dalam pasta solder akan menguap. Pada saat yang sama, fluks dapat basah pad dan ujung komponen dan kaki.Pasta pengemasan meleleh, lubang dan menutupi pad, yang mengarah pada pad dan komponen pin mengisolasi oksigen. papan PCB masuk ke area pelestarian panas. papan PCB dan komponen mendapatkan preheating penuh.Jika PCB dan komponen rusak ketika masuk ke area pengelasan dan suhu meningkat dengan cepatKetika papan PCB masuk ke area pengelasan, suhu memanas dan pasta las meleleh.Proses reflow selesai.

Suhu adalah kunci untuk kualitas las. kemiringan pemanasan suhu aktual dan pengaturan dan suhu puncak harus sesuai.tolong atur kecepatan pemanasan sekitar 1°/SJika panas terlalu cepat, papan PCB dan komponen akan rusak, dan papan PCB mungkin tidak berbentuk. Di sisi lain, fluks menguap terlalu cepat.Dan mudah untuk membuat soldering tin bola. Atur suhu puncak 20°-40° lebih tinggi dari titik leleh pasta solder. Atur waktu reflow 10S ~ 60S. Jika suhu puncak rendah atau waktu reflow pendek,akan mempengaruhi kualitas lasJika suhu puncak tinggi atau waktu aliran kembali panjang,kekuatan logam akan teroksidasi dan mempengaruhi kualitas las dan serius menyebabkan komponen dan papan PCB rusak.
2. Himpunan gelombang suhu

Setel gelombang sesuai dengan pasta solder dan fondasi di atas. pasta solder yang berbeda, memilih dan mengatur gelombang yang berbeda.kepadatan dan ukuran komponenSecara umum suhu pengelasan bebas timbal harus lebih tinggi 40° dari titik leleh.

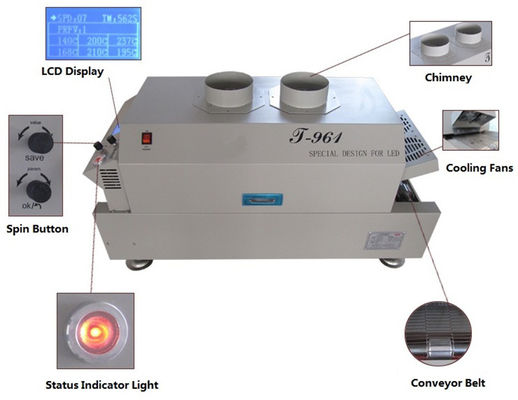

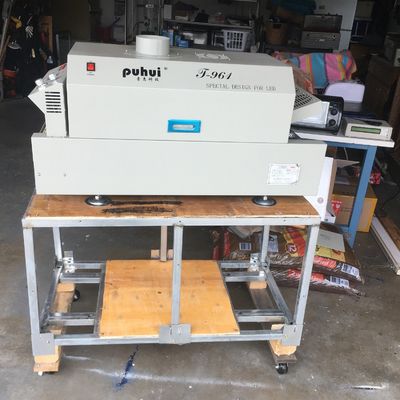

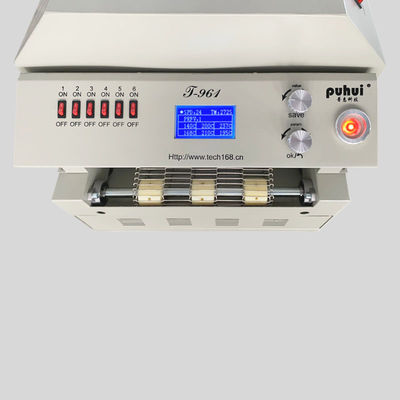

100% Real Gambar sebagai berikut:

Rekomendasi jalur produksi SMT kecil:

Jaminan:

Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pabrik yang dapat diandalkan pasokan langsung.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.

Memberikan satu ke satu layanan purna jual.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
