PC8835 Oven aliran ulang rel otomatis penuh + kontrol PC 8 zona suhu (atas8+bawah8)
Mesin pengemasan bebas timbal SMT Oven PC8835 / PC8840
2830*350mm,lebar PCB 350 mm,8 Zona Mesin Pengelasan Pengelasan 6KW
Download katalog PC8835:
PC8835 Oven aliran kembali - Instruksi.pdf
Parameter teknis untuk PC8835
| Model |
PC8835 atau PC8840
(pengendalian PC, atas8+bawah8, 350mm ((atau 400mm) lebar
|
| Parameter bagian pemanas |
| Zona pemanasan |
naik8 + turun8 |
| Panjang pemanasan |
2830mm |
| Zona pendinginan |
2 |
| Parameter konveyor |
| Lebar maksimum PCB |
Lebar jaring 350mm ((atau 400mm), Rail diatur 250mm |
| Arah konveyor |
L→R (R→L.opsi) |
| Ketinggian konveyor |
Mesh 880±20mm |
| Sistem transportasi |
Conveyor sabuk + Conveyor rel |
| Kecepatan konveyor |
0-2000mm/menit |
| Parameter kontrol |
| Sumber daya listrik |
5 kabel 380V 50/60Hz |
| Kekuatan start |
24KW |
| Konsumsi daya operasi |
Sekitar 5-6KW |
| Kontrol mode |
PC industri + Dell monitor |
| Waktu pemanasan |
Sekitar 20 menit. |
| Jangkauan kontrol suhu |
Suhu ruangan - 350°C |
| Kontrol suhu |
Kontrol modul PC+Temp industri, SSR Driver |
| Keakuratan kontrol suhu |
± 1°C |
| Kesalahan distribusi suhu |
± 2°C |
| Alarm masalah |
Suhu abnormal (suhu yang sangat tinggi atau sangat rendah setelah suhu konstan) |
| Alarm jatuh papan |
Opsi |
| Ukuran dan berat mesin |
| Berat bersih |
Sekitar 1000kg |
| Dimensi ((mm) L × W × H |
L3600 × W700 × H1430 |
Deskripsi untuk PC8835 / PC8840:
1.Teknologi kawat pemanas yang dipatenkan dengan struktur udara yang beredar independen, metode pemanasan atas dan bawah, efisiensi termal yang tinggi dan kenaikan suhu yang cepat,mencapai suhu kerja yang ditetapkan dari suhu kamar dalam waktu sekitar 20 menit, dengan perbedaan suhu kurang dari 30 °C antara suhu yang ditetapkan dan suhu aktual di area las.
2Dilengkapi dengan motor suhu tinggi khusus dari Taiwan San Yue, yang dipasangkan langsung untuk mendorong pemanasan udara panas, memastikan distribusi udara panas yang seimbang, kebisingan rendah dan getaran minimal,memungkinkan komponen 0201 tetap berada di tempatnya selama transportasi.
3Desain saluran udara yang unik dengan sirkulasi udara cangkang siput impor dan perangkat distribusi udara tiga lapisan, memberikan sirkulasi udara yang seragam, kapasitas panas yang besar,dan pemanas terpisah untuk zona prapanas, zona kontrol suhu, dan zona las dengan sirkulasi independen dan kontrol suhu, masing-masing zona suhu dikendalikan dengan akurasi ± 1 °C,dan ruang tungku dibuka dengan penutup atas pneumatik.
4Konfigurasi standar mencakup dua zona pendinginan paksa, dengan suhu udara pendinginan mencapai serendah 5 °C, dan laju pendinginan di zona pendinginan pertama dapat mencapai -5 °C/S.Secara efektif memenuhi persyaratan berbagai proses bebas timbal.
5. Cocok untuk menyesuaikan kurva suhu dari berbagai model, dengan konfigurasi zona las ganda atau tiga kali lipat, percobaan profil delapan baris dengan minimum 8 °C,dan pengujian kurva terus menerus yang dirancang khusus untuk proses pengelasan bebas timbal di Jepang atau Eropa dan Amerika.
6.Desain terbaru rel panduan transportasi khusus, terbuat dari paduan aluminium tahan suhu tinggi dan tahan haus, memastikan kekakuan tinggi dan tidak ada deformasi.
7Sistem transportasi menggunakan kontrol kecepatan frekuensi variabel, didorong oleh motor Dongchuan Jepang yang diimpor,dengan rantai stainless steel berkualitas tinggi dan material SUS316 sabuk mesh stainless steel untuk transportasi sinkron, lebih lanjut memastikan transportasi yang stabil. Ia juga dilengkapi dengan fungsi catu daya tak terputus (UPS), secara efektif mencegah kerusakan PCB di dalam tungku karena pemadaman listrik tiba-tiba.
8.Dikendalikan oleh komputer industri, dengan tampilan layar LCD Dell dan sistem operasi Windows 10, menampilkan pengujian kurva fleksibel dan kemampuan analisis kurva dinamis yang kuat,serta kemampuan untuk mencetak dan menyimpan semua data, memenuhi persyaratan proses bebas timbal.
Semua komponen listrik terbuat dari komponen impor, dan semua saluran sinyal dilindungi untuk memastikan operasi stabil dan dapat diandalkan dari SMT24 selama 24 jam sehari,dengan garansi satu tahun untuk seluruh mesin dan perawatan seumur hidup.

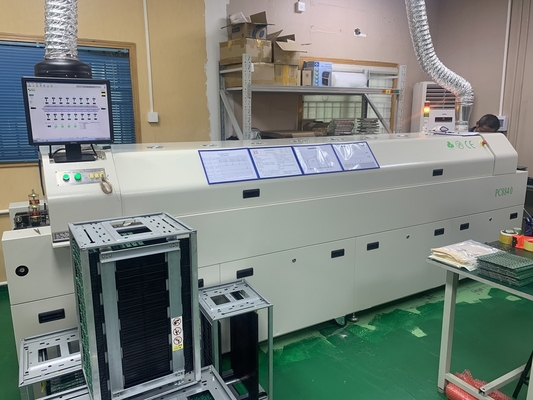

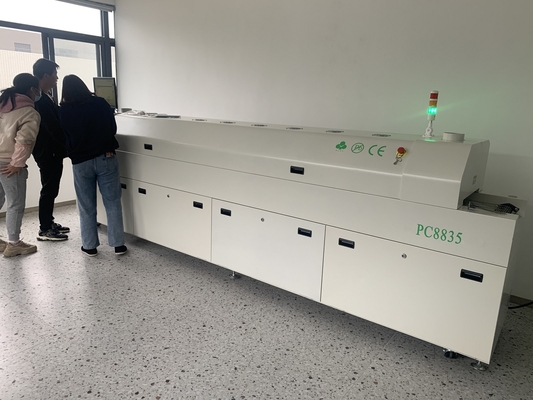

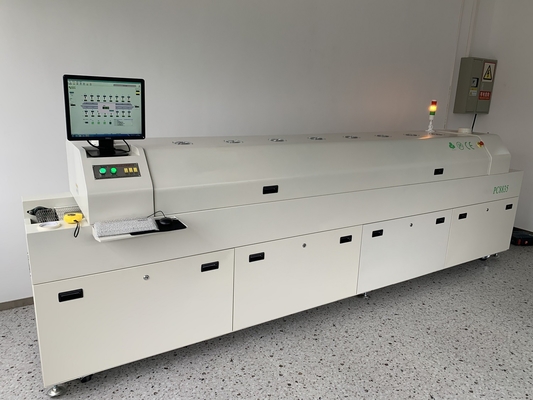

Gambar nyata untuk PC8835:
Jaminan:
Mesin lengkap memiliki masa garansi 1 tahun dari saat pembelian dan layanan seumur hidup.
Kami selalu menyediakan suku cadang mesin, pabrik yang dapat diandalkan pasokan langsung.
Kami menyediakan Q / A online dan pemecahan masalah dukungan dan layanan saran teknis.
Memberikan satu ke satu layanan purna jual.Setiap mesin 100% diuji dengan baik sebelum kapal keluar.
